9
3 Описание изделия
VEGACAP 64 • - двухпроводный
30015-R
U-131015
Емкостной принцип измерения не требует особых условий
монтажа, поэтому VEGACAP 64 имеет широкий спектр
применения.
Применение на агрессивных средах также не вызывает
проблем.
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

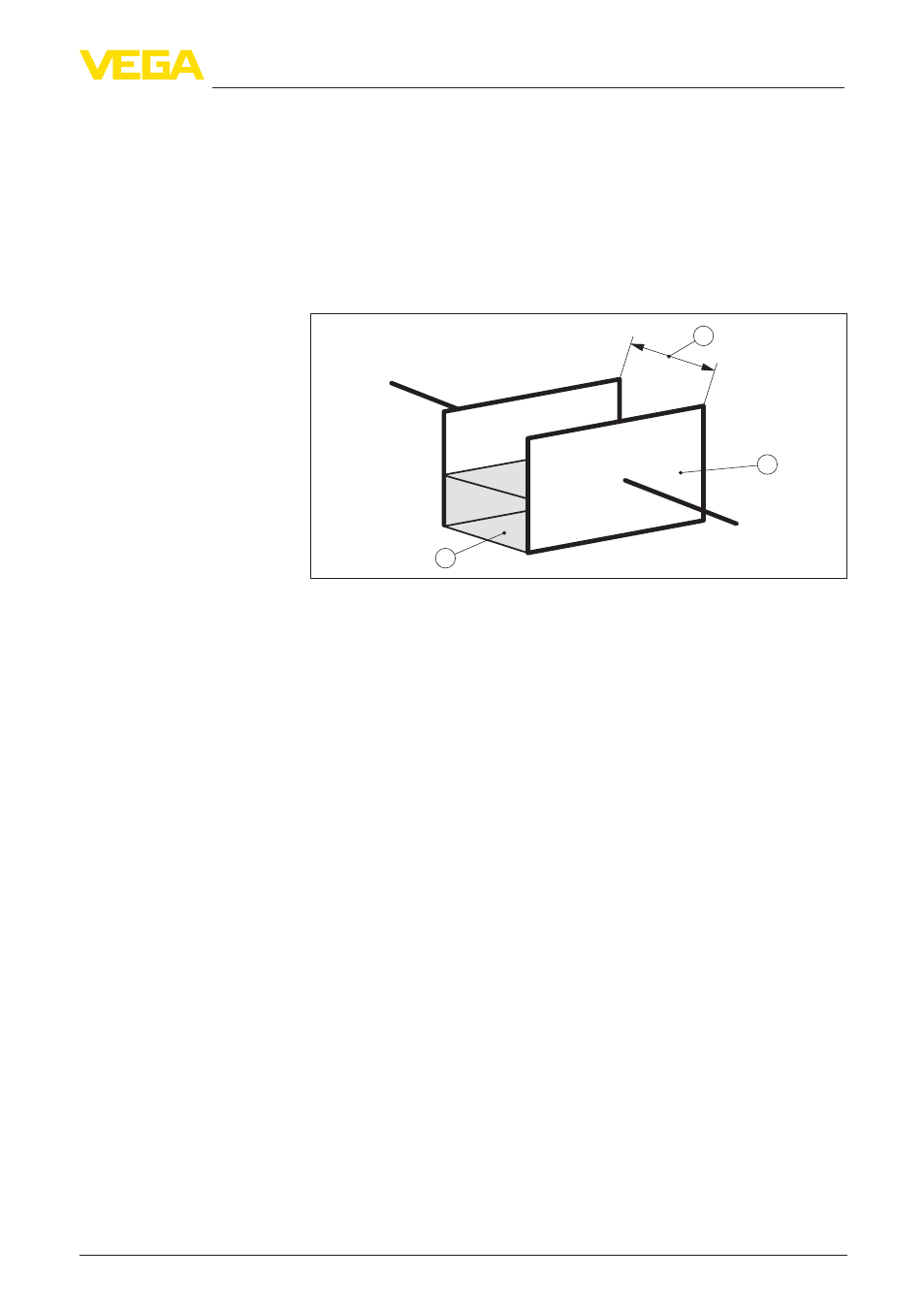

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Это изменение емкости преобразуется электроникой прибора в
команду переключения.
VEGACAP 64 с двухпроводной электроникой можно подключать
к различным устройствам формирования сигнала (см.
"Технические данные").
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Через блок электроники измерительный зонд может быть
настроен на диэлектрическую постоянную продукта.
Команда переключения может выдаваться как при покрытии
зонда продуктом, так и при обнажении зонда.
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Световой индикатор состояния устройства:
Принцип действия
Питание
