Страница 31
31
9 Приложение
VEGACAP 62 • - двухпроводный
30007-R
U-131015
Ʋ Корпус из алюминия или нерж.
стали (вариант)
IP 66/IP 68 (1 bar)
Категория перенапряжений
III
Класс защиты
II
Функциональная безопасность (SIL)
Устройства, заказанные с квалификацией SIL, поставляются с завода с уже активирован-
ной функцией SIL. Для устройств, заказанных без квалификации SIL, функция SIL может
быть активирована пользователем через модуль индикации и настройки или PACTware.
Функциональная безопасность по IEC 61508-4
Ʋ Одноканальная архитектура
(1oo1D)
до SIL2
Ʋ Двухканальная избыточная архи-
тектура (1oo2D)
до SIL3
Подробную информацию см. в Safety Manual для устройств данной серии или на
"Downloads", "Approvals".
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
9.2 Размеры
Корпус со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT

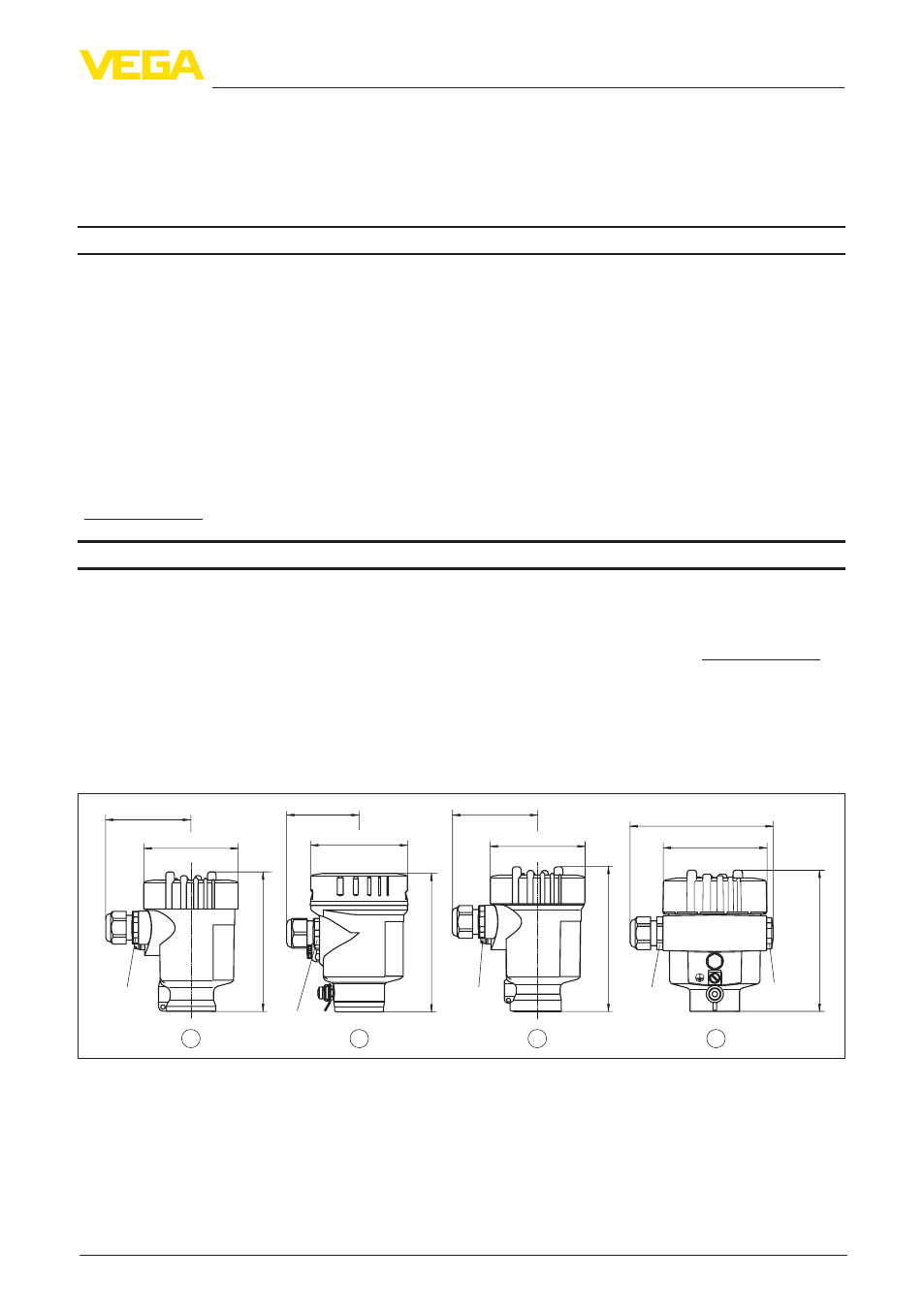

Рис. 20: Исполнения корпуса со степенью защиты IP 66/IP 67 и IP 66/IP 68; 0,2 bar
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
