5
1
2
3
4

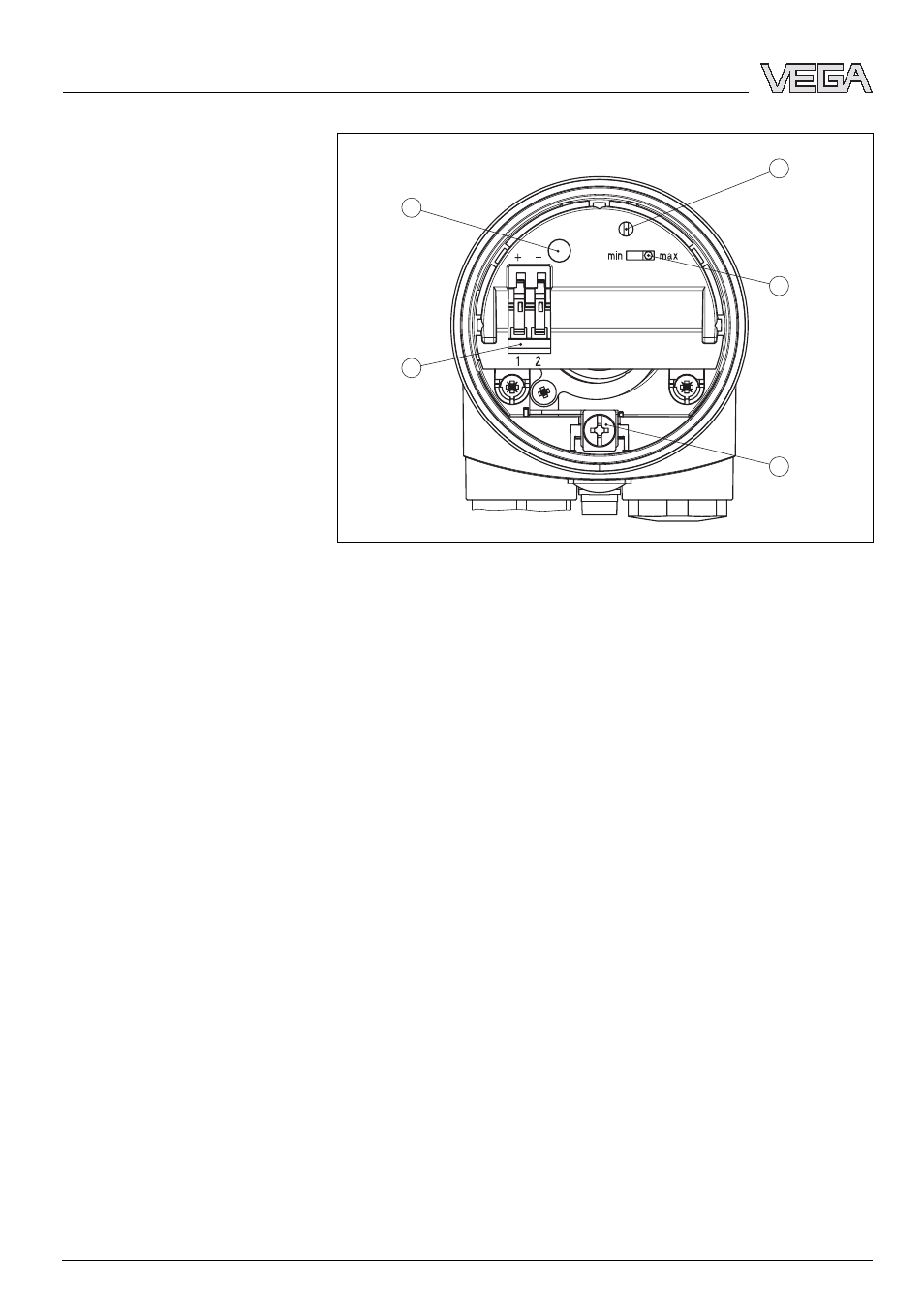

Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения (закрытый)
2 DIL-переключатель для выбора режима работы
3 Клемма заземления
4 Соединительные клеммы
5 Индикатор состояния
Для подключения к устройству формирования сигнала.
Питание датчика осуществляется от устройства
формирования сигнала. См. "Технические данные" в
Приложении.
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Когда переключатель режима работы VEGAVIB 65
правильно установлен на "max", на VEGAVIB 65 горит
индикатор.
l
красный - если вибрирующий элемент покрыт
продуктом
l
зеленый - если вибрирующий элемент не покрыт
продуктом
См. руководство по эксплуатации устройства
формирования сигнала. Подходящие устройства
формирования сигнала - см. "Технические данные".
Отсек электроники и под-
ключения
Схема подключения
20 VEGAVIB 65 - с двухпроводным выходом
Подключение к источнику питания
29286
-RU
-060531
