3 Описание изделия
VEGACAL 62 • Profibus PA
30025-R
U-131015
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

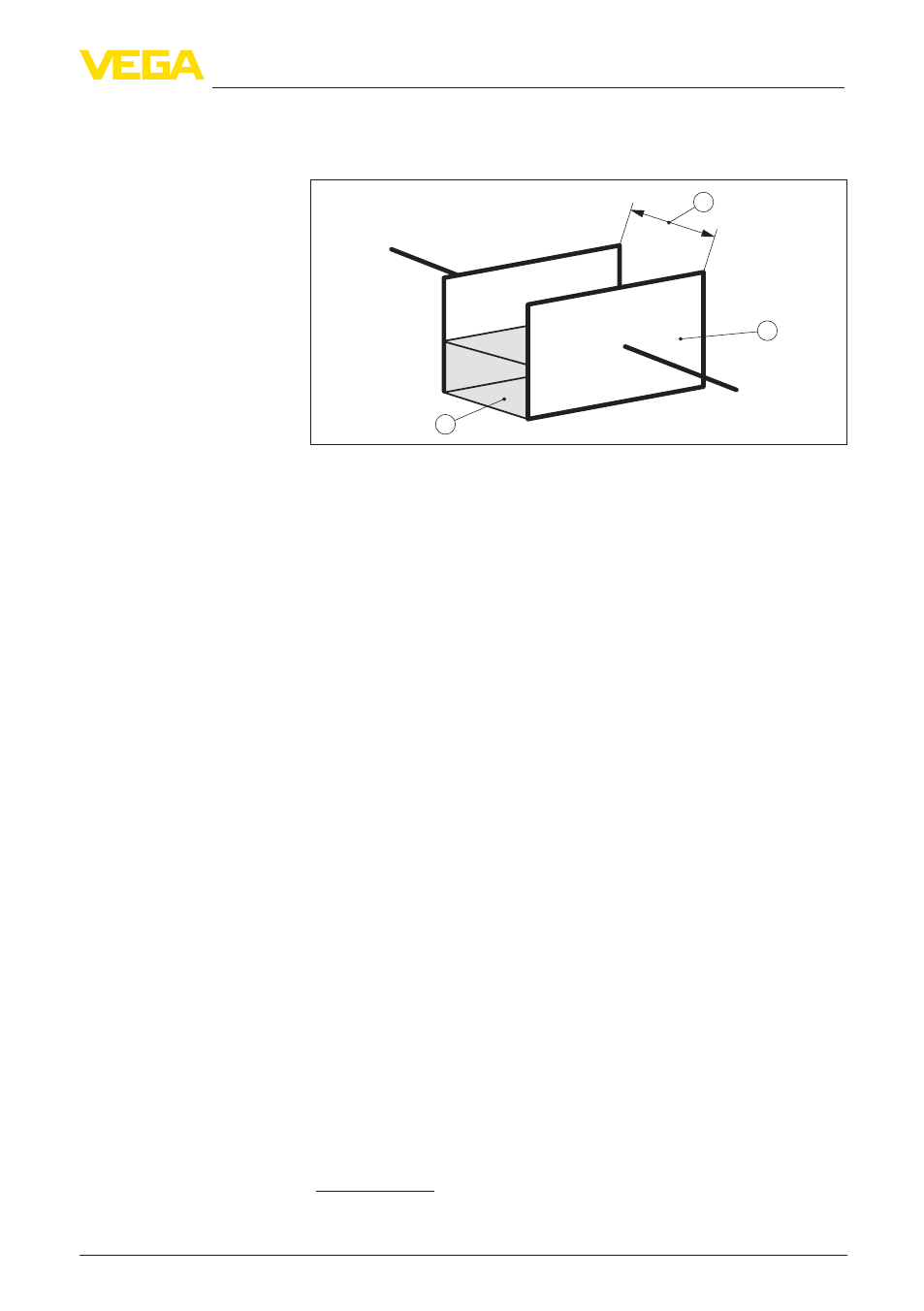

Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Питание осуществляется через соединитель шинных
сегментов Profibus DP/PA или через карту VEGALOG 571 EP.
Двухпроводный кабель, соотв. Спецификации Profibus, служит
для подачи питания и цифровой передачи сигнала нескольких
датчиков. Профиль устройства VEGACAL 62 соответствует
версии 3.0 Спецификации профиля.
Питание подсветки модуля индикации и настройки
осуществляется от датчика. Для этого необходим определенный
уровень рабочего напряжения.
Напряжение питания см. п. "Технические данные".
Для дополнительного подогрева модуля требуется отдельное
рабочее напряжение (см. Инструкцию "Модуль индикации и
настройки с подогревом)".
Данная функция не поддерживается для приборов во
взрывозащищенном исполнении.
Файлы GSD (файл исходных данных устройства) и растровые
файлы, необходимые для проектирования сети Profibus-
DP-(PA), можно скачать с домашней страницы фирмы VEGA
через меню "Services - Downloads - Software
- Profibus"). Там же имеются соответствующие сертификаты.
Принцип действия
Питание и связь с
шиной
GSD/EDD
