I2C
1
1
2

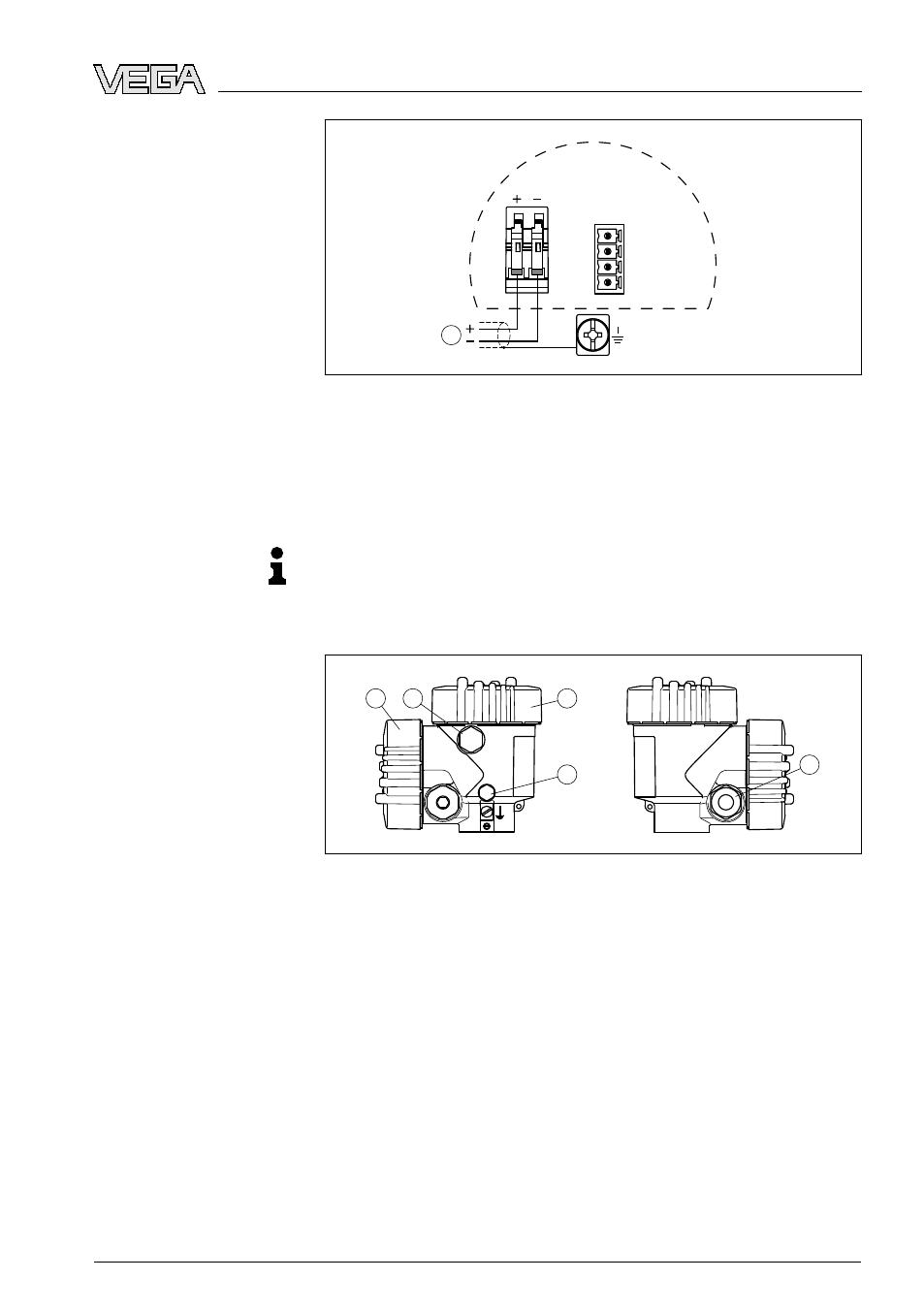

Рис. 13: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5.5 Схема подключения (двухкамерный корпус
Ex-d)
Информация:
Устройства в исполнении Ex d с версией ПО …- 01 и выше, а
также с национальными разрешениями FM или CSA пока не
поставляются.
1
2
3
4
5
Рис. 14: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
Схема подключения
Обзор корпусов
VEGAPULS
62 с опускной трубой • Profibus PA
23
5 Подключение к источнику питания
28739
-
RU
-090417
