2 Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов для
переключающих выходов. В таблице описано
подключение отдельных штырьковых контактов к
клеммам блока электроники.
3
2
1
1
3
2
4

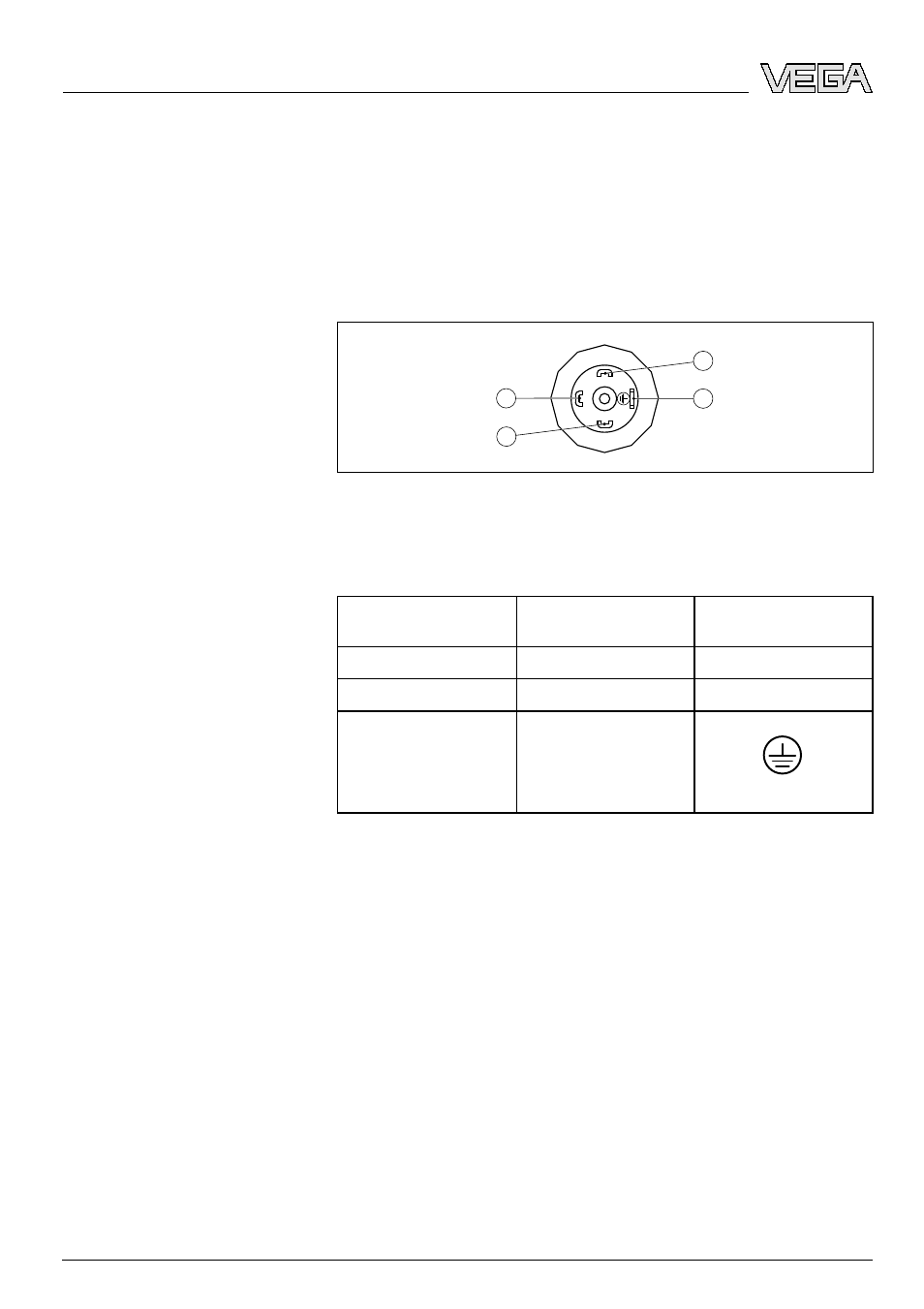

Рис. 1: Вид штекерного разъема
1
+ (Pin 1)
2 - (Pin 2)
3 не используется (Pin 3)
4 экран (Pin 4)
Контактный штырек Цвет соединительно-
го кабеля Клемма блока
электроники
Pin 1 черный 1
Pin 2 голубой 2
Pin 4 зеленый/желтый
Двухпроводный выход,
бесконтактный
переключатель, выход Na-
mur
