4 Монтаж
VEGASWING 63 • - транзистор (NPN/PNP)
29230-R
U-130104
Вибрационный сигнализатор уровня является измерительным
прибором и требует соответствующего обращения. Искривление
вибрирующего элемента приведет к повреждению прибора.
Внимание!
При ввертывании запрещается держать прибор за корпус! В про-
тивном случае может быть повреждена вращательная механика
корпуса.
Для ввертывания следует использовать находящийся над резь-
бой шестигранник.
4.2 Указания по монтажу
VEGASWING 63 имеет определенное начало резьбы, благо-
даря чему вилка ввернутого в штуцер VEGASWING 63 всегда
оказывается в одном и том же положении. При использовании
приварного штуцера с расположенным спереди уплотнительным
О-кольцом с резьбы VEGASWING 63 нужно удалить находящее-
ся на ней уплотнение.
Такой приварной штуцер нельзя применять для монтажа при-
бора с покрытием.
Будущее положение прибора можно определить еще до при-
варивания штуцера. Для этого нужно ввернуть VEGASWING
63 в приварной штуцер до упора и отметить соответствую-
щую позицию штуцера. Перед сваркой из штуцера вывернуть
VEGASWING 63 и вынуть резиновое кольцо. На штуцере имеется
метка, которая при приваривании должна смотреть вверх, а при
монтаже на трубопроводе (от DN 32 до DN 50) - по направлению
течения.
1

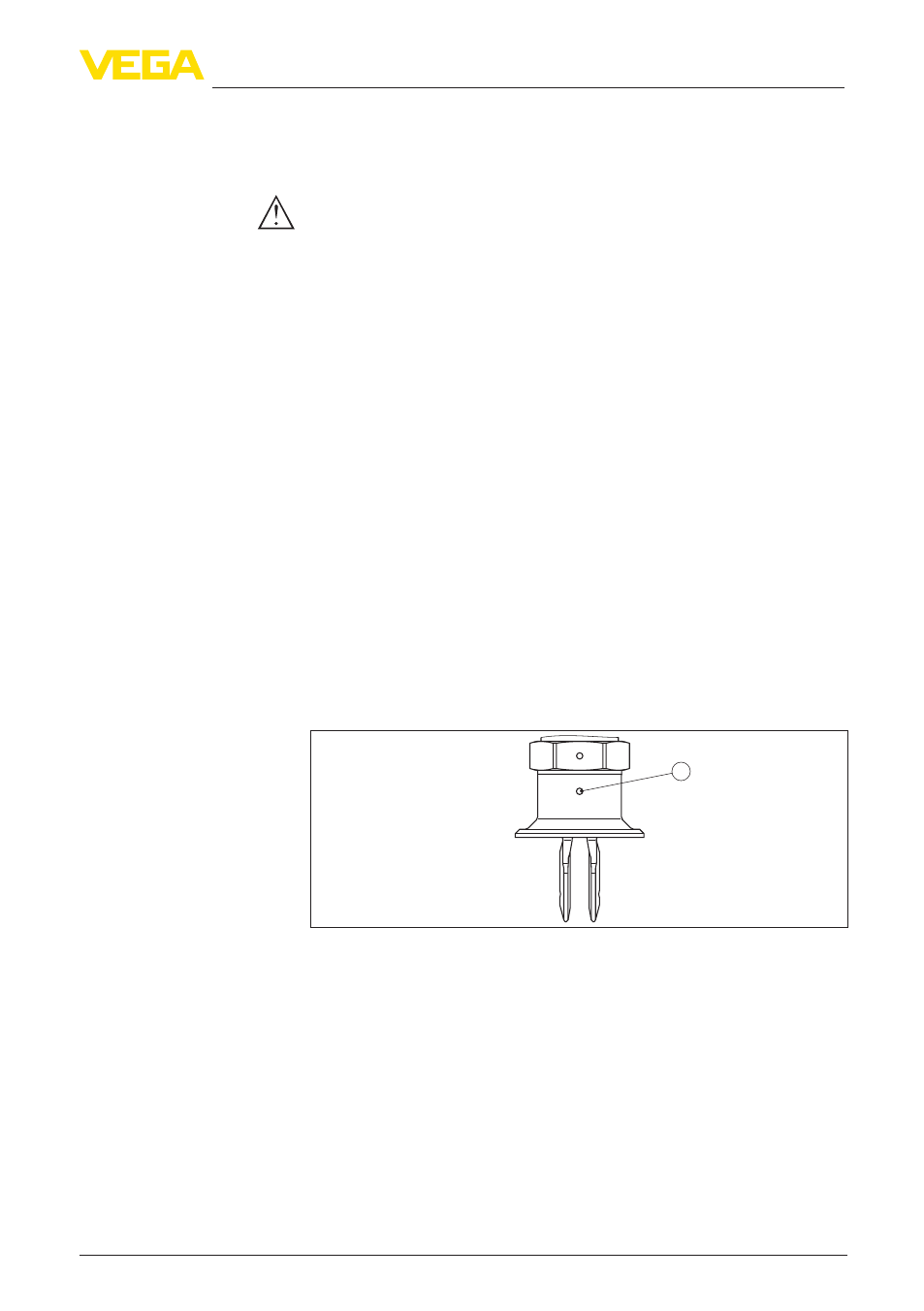

Рис. 7: Метка на приварном штуцере
1 Метка
При горизонтальном монтаже на липких и вязких продуктах
плоскости вилки должны быть расположены вертикально, что
позволяет уменьшить накопление продукта на вилке. Положе-
ние вибрирующей вилки обозначено меткой на шестиграннике
у резьбового исполнения прибора. Когда при ввертывании
шестигранник прибора сядет на уплотнение, резьбу можно за-
тянуть еще на полвитка. Этого достаточно, чтобы вилка приняла
необходимое положение.
У фланцевого исполнения прибора ориентация вилки определя-
ется по отверстиям во фланце.
Обращение с устрой-
ством
Приварной штуцер
Липкие продукты
