6 Пуск в эксплуатацию
6 .1 Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
На блоке электроники находятся следующие индикаторы и
переключатели:
l Потенциометр для настройки на плотность продукта (1)
l Переключатель режимов работы - min/max (2)
l Индикатор состояния (5)
Примечание:
Рекомендуется перед настройкой VEGAVIB 61 установить пере-
ключатель (2) на требуемый режим работы. Если переключить
режим позднее, то изменится переключающий выход, что
повлияет на работу подключенных устройств.
6 .2 Элементы настройки
3
4
5
1
2

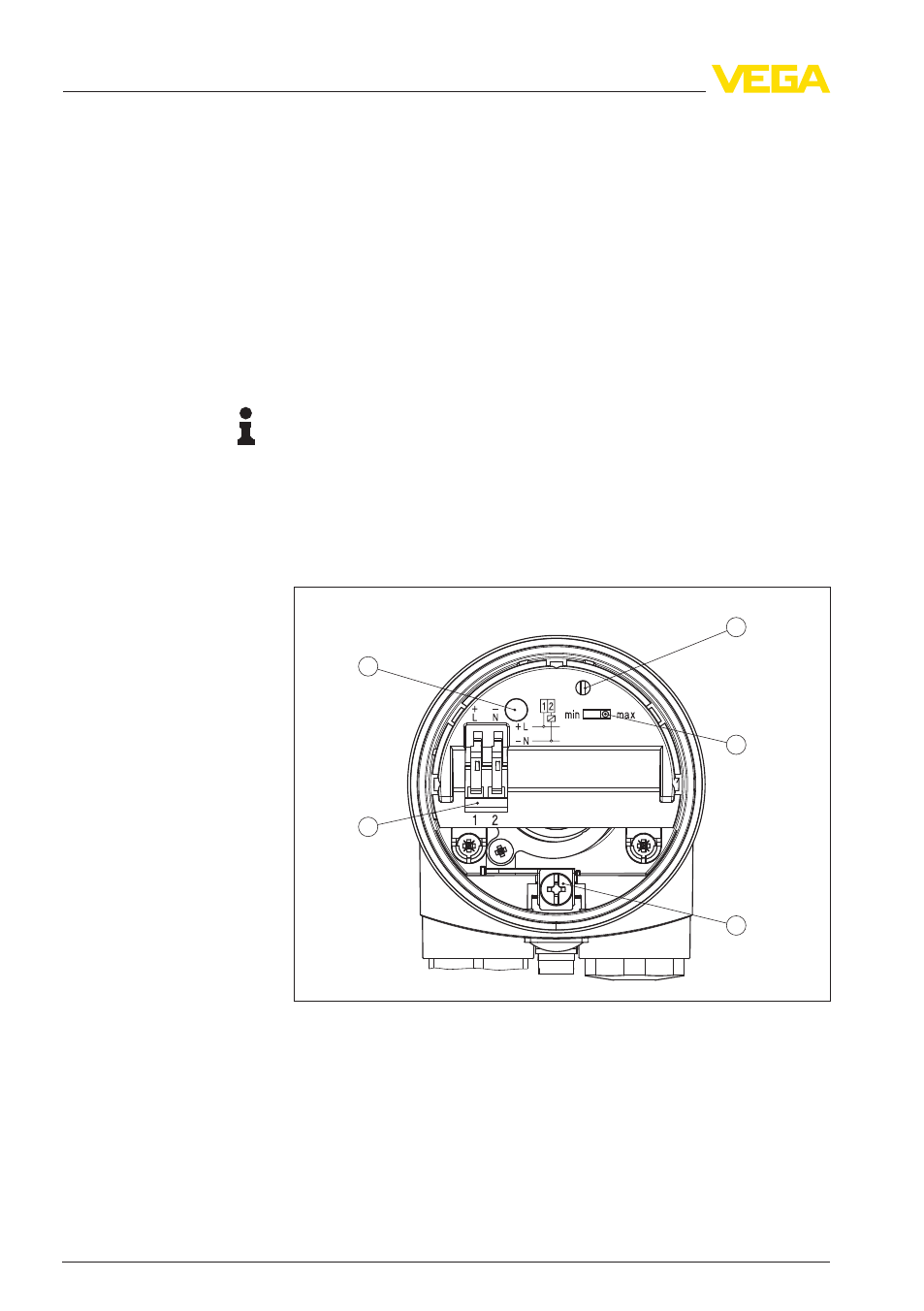

Рис. 11: Отсек электроники и подключения - бесконтактный
переключатель
1 Потенциометр для настройки точки переключения
2 DIL- переключатель режимов работы
3 Клемма заземления
4 Соединительные клеммы
5 Индикатор состояния
Назначение/конфигу-
рация
Отсек электроники и
подключения
20 VEGAVIB 61 • - бесконтактный переключатель
