Поздравляем с удачной покупкой!
2
Руководство пользователя сканера DocuMate 515

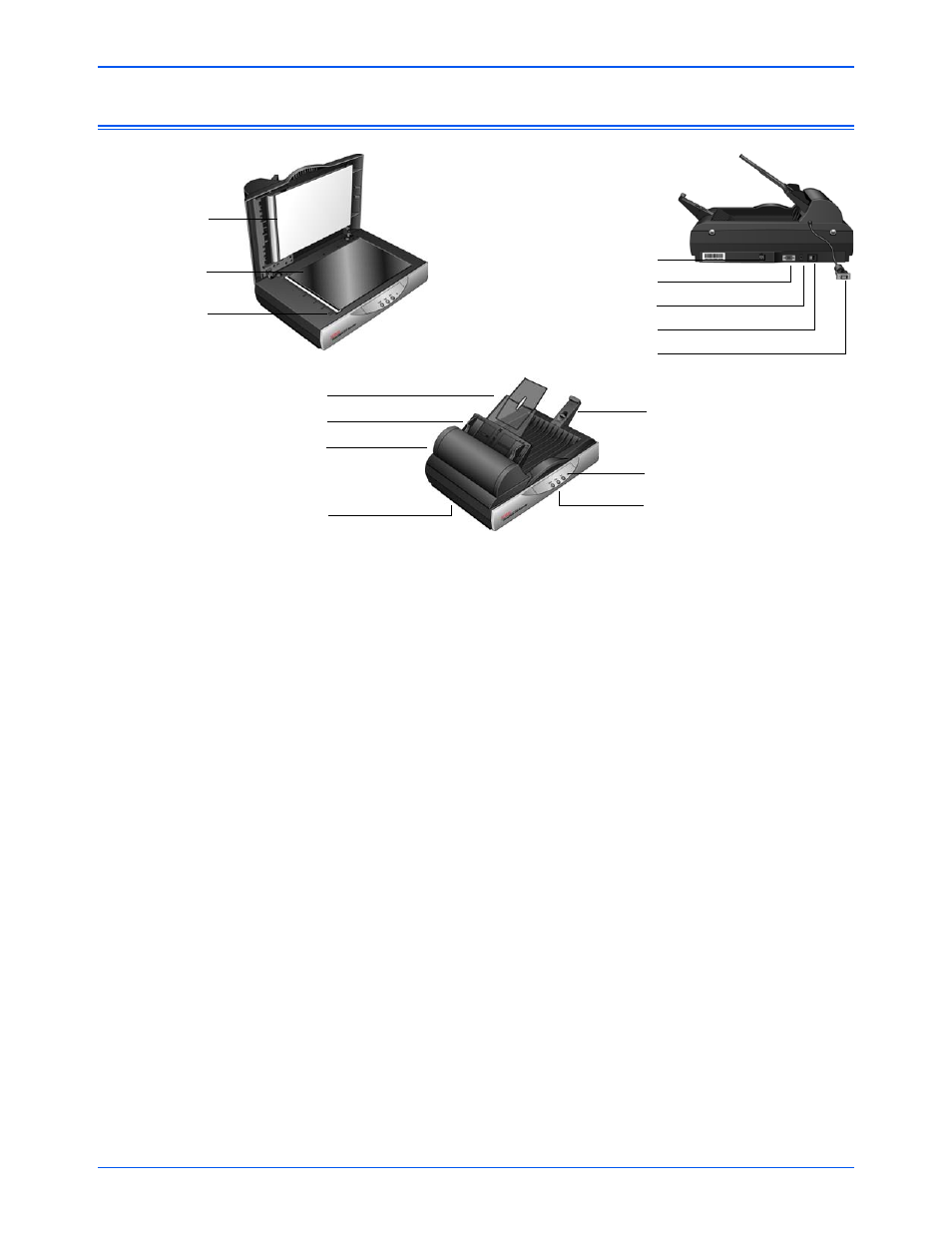

Сканер Xerox DocuMate 515
Прижимающая панель — удерживает документы на стекле сканера.
Стекло планшета — поместите документ на планшет лицевой
стороной вниз.
Разметка положения документа — метки на границах рамки
разметки положения документа показывают, как выравнивать
документы различных форматов.
Стопор для бумаги — ограничивает движение бумаги при выводе
из устройства автоматической подачи документов.
Устройство автоматической подачи документов ADF —
пропускает документы через сканер.
Удлинитель механизма направления бумаги — раскрывается
для поддержки документов различной длины.
Направляющие для бумаги — регулируются в соответствии с
шириной документа.
Фиксатор сканера — запирает и отпирает сканирующую головку.
Кнопки сканера — нажмите для запуска сканирования.
Индикатор состояния — показывает текущее состояние сканера.
Дополнительную информацию см. в разделе «Ошибочные коды
световых индикаторов при неисправности» на стр. 86.
Порт Universal Serial Bus (USB) — подключает сканер к компьютеру.
Порт ADF — к нему подключается кабель, соединяющий устройство
автоматической подачи документов со сканером.
Кабель ADF — подает питание со сканера на устройство
автоматической подачи документов.
Разъем питания — в него вставляется шнур питания сканера.
Переключатель питания ВКЛ/ВЫКЛ — включает и выключает питание.
Стекло
планшета
Прижимающая
панель
Разметка
положения
документа
Кабель ADF
Разъем питания
USB-порт
Порт ADF
Выключатель питания
Стопор для бумаги
Удлинитель к механизму
направления бумаги
Механизм направления бумаги
Устройство автоматической подачи
документов
Кнопки сканера
Фиксатор сканера
Индикатор состояния
