2
Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов на
сигнальный выход. В таблице описано подключение
отдельных штырьковых контактов к клеммам блока
электроники.
4
1
2
3

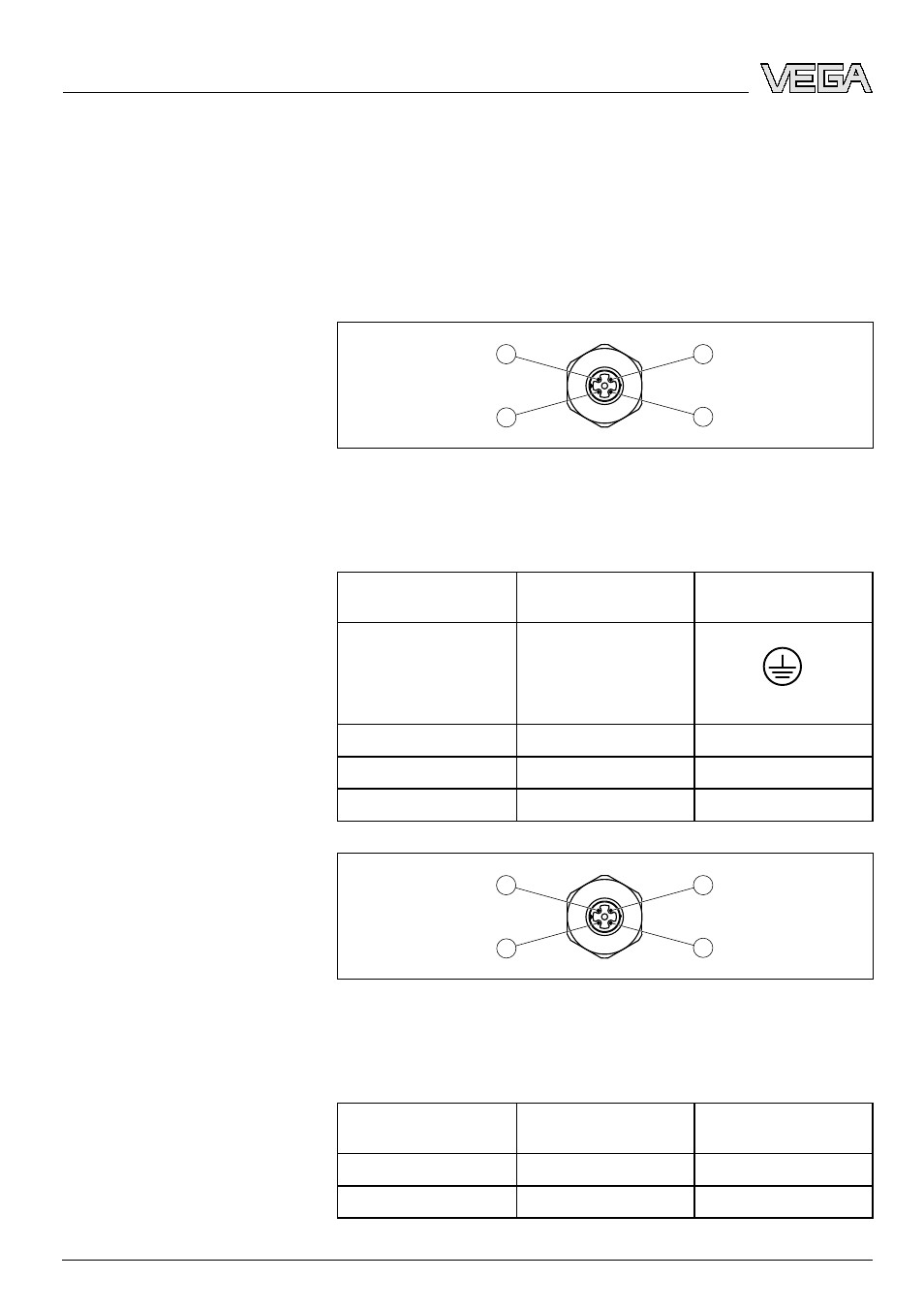

Рис. 1: Вид на штекерный разъем для 4 … 20 mA/HART, разводка А
1
экран (Pin 1)
2
не используется (Pin 2)
3
- (Pin 3)
4
+ (Pin 4)
Контактный штырек
Цвет соединительно-
го кабеля в датчике
Клемма блока
электроники
Pin 1
Зеленый
Pin 2
не используется
не используется
Pin 3
черный
2
Pin 4
Красный
1
4
1
2
3
Рис. 2: Вид на штекерный разъем для 4 … 20 mA/HART, разводка B
1
+ (Pin 1)
2
- (Pin 2)
3
не используется (Pin 3)
4
не используется (Pin 4)
Контактный штырек
Цвет соединительно-
го кабеля в датчике
Клемма блока
электроники
Pin 1
Красный
1
Pin 2
черный
2
4
… 20 mA/HART, разводка
A
4
… 20 mA/HART, разводка
B
4
Штекерный разъем M12x1 - для датчиков непрерывного измерения
