2
Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов для
переключающих выходов. В таблице описано
подключение отдельных штырьковых контактов к
клеммам блока электроники.
5
4
3
2
1
1
6
2
7
3
4
5

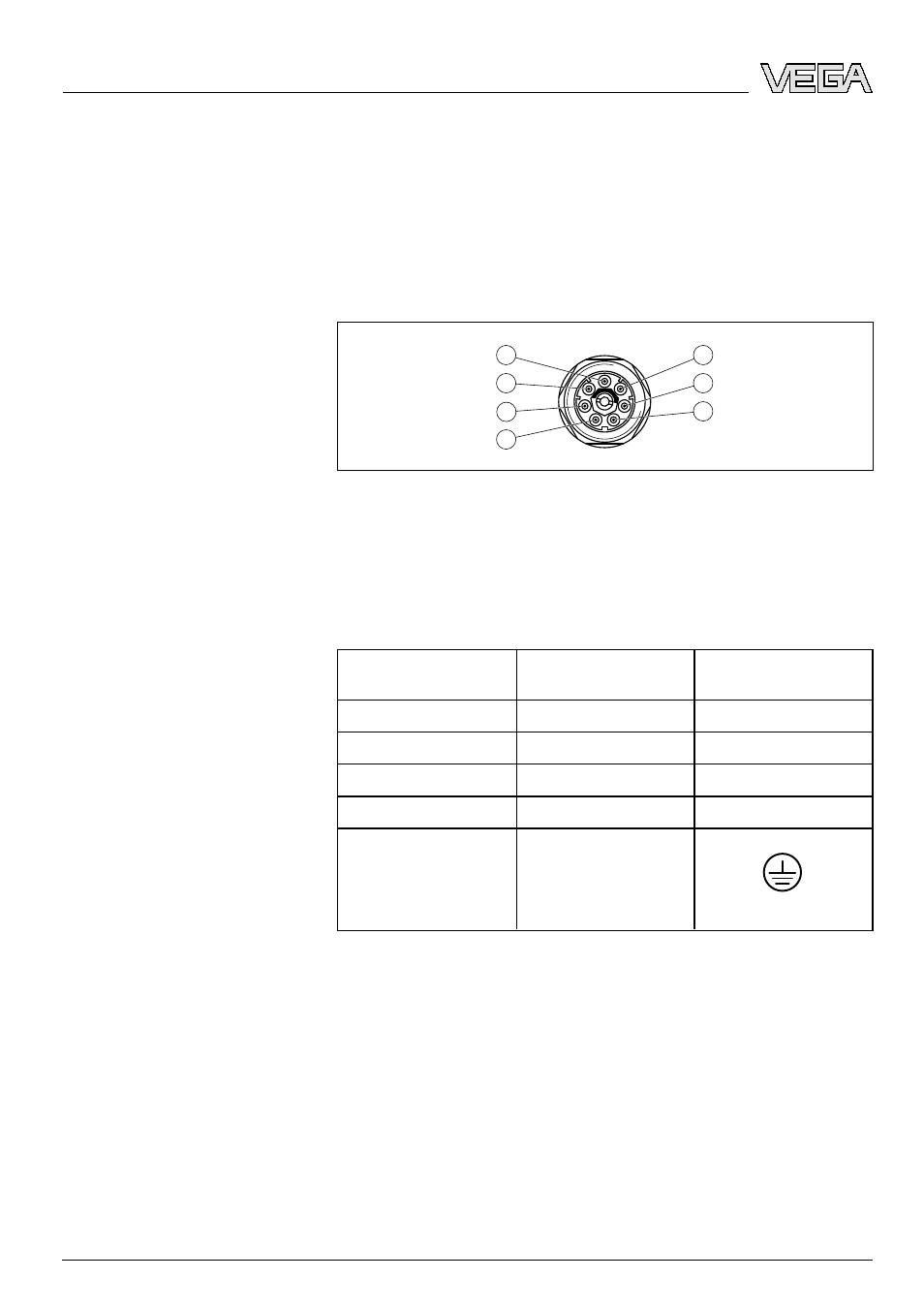

Рис. 1: Вид штекерного разъема
1
+ (Pin 1)
2
Транзисторный выход (Pin 2)
3
Транзисторный выход (Pin 3)
4
- (Pin 4)
5
не используется (Pin 5)
6
не используется (Pin 6)
7
экран (Pin 7)
Контактный штырек
разъема
Цвет соединительно-
го кабеля
Клемма блока
электроники
Pin 1
черный
1
Pin 2
голубой
4
Pin 3
Красный
3
Pin 4
желтый
2
Pin 7
зеленый/желтый
Транзисторный выход
4
Штекерный разъем Amphenol-Tuchel - для сигнализаторов уровня
Подключение к источнику питания
30379
-RU
-070423
