2
Подключение к источнику питания
2
.1
Схема подключения
На схеме подключения показана разводка контактов на
сигнальный выход. В таблице описано подключение
отдельных штырьковых контактов к клеммам блока
электроники датчика.
4
3
5
1
2
6
7
8
2
1
8

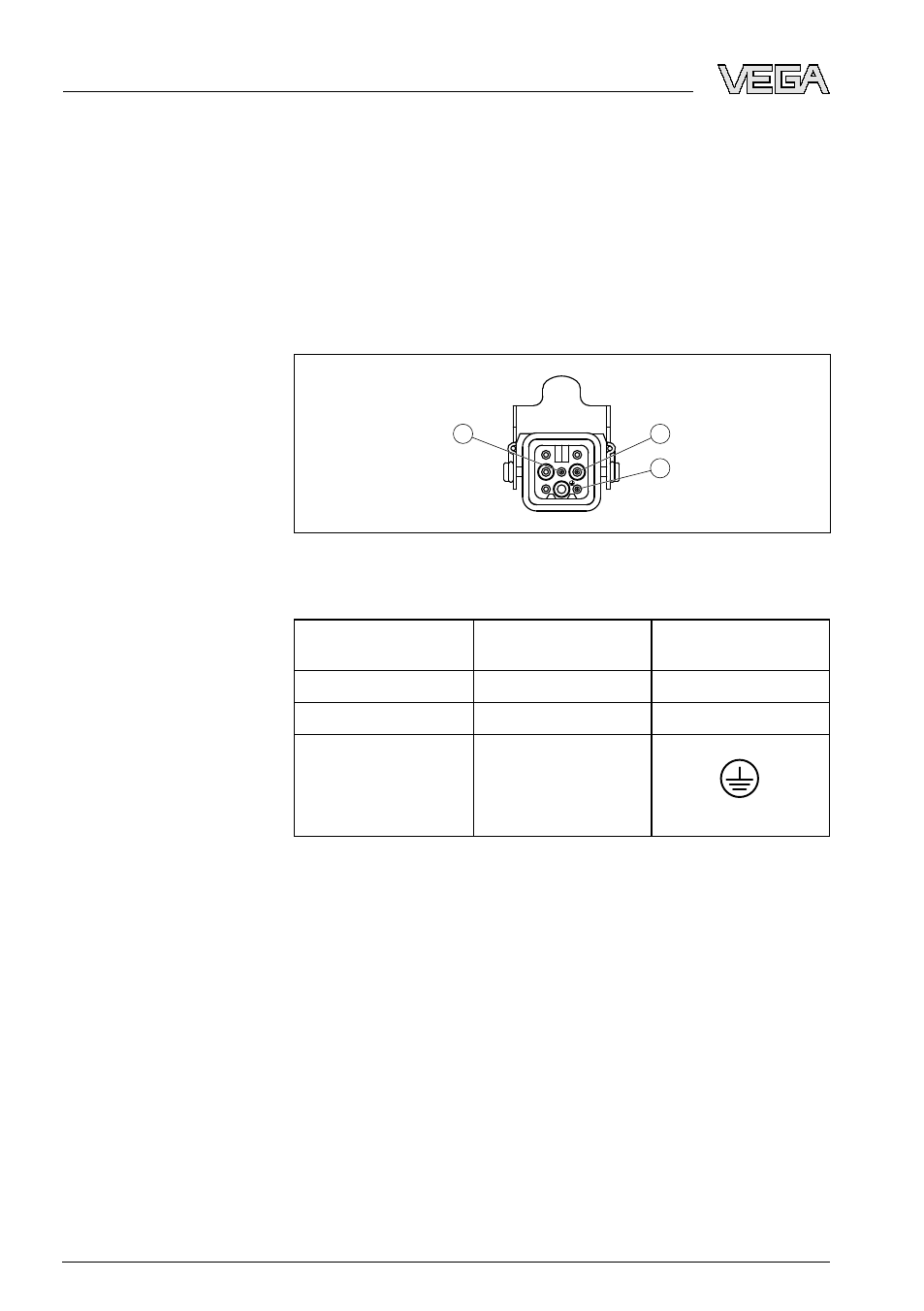

Рис. 1: Вид штекерного разъема
1
+ (Pin 1)
2
- (Pin 2)
8
экран (Pin 8)
Контактный штырек
разъема
Цвет соединитель-
ной линии
1
)
Клемма блока
электроники
Pin 1
Черный
1
Pin 2
Голубой
2
Pin 8
Зеленый/желтый
1)
Внутри прибора, от штекера к блоку электроники
4
Штекерный разъем Harting HAN 8D • для датчиков непрерывного измерения
Подключение к источнику питания
30376
-RU
-080320
