17
5 Подключение к источнику питания
VEGACAP 63 • - двухпроводный
30011-R
U-131015
4
1
2
3

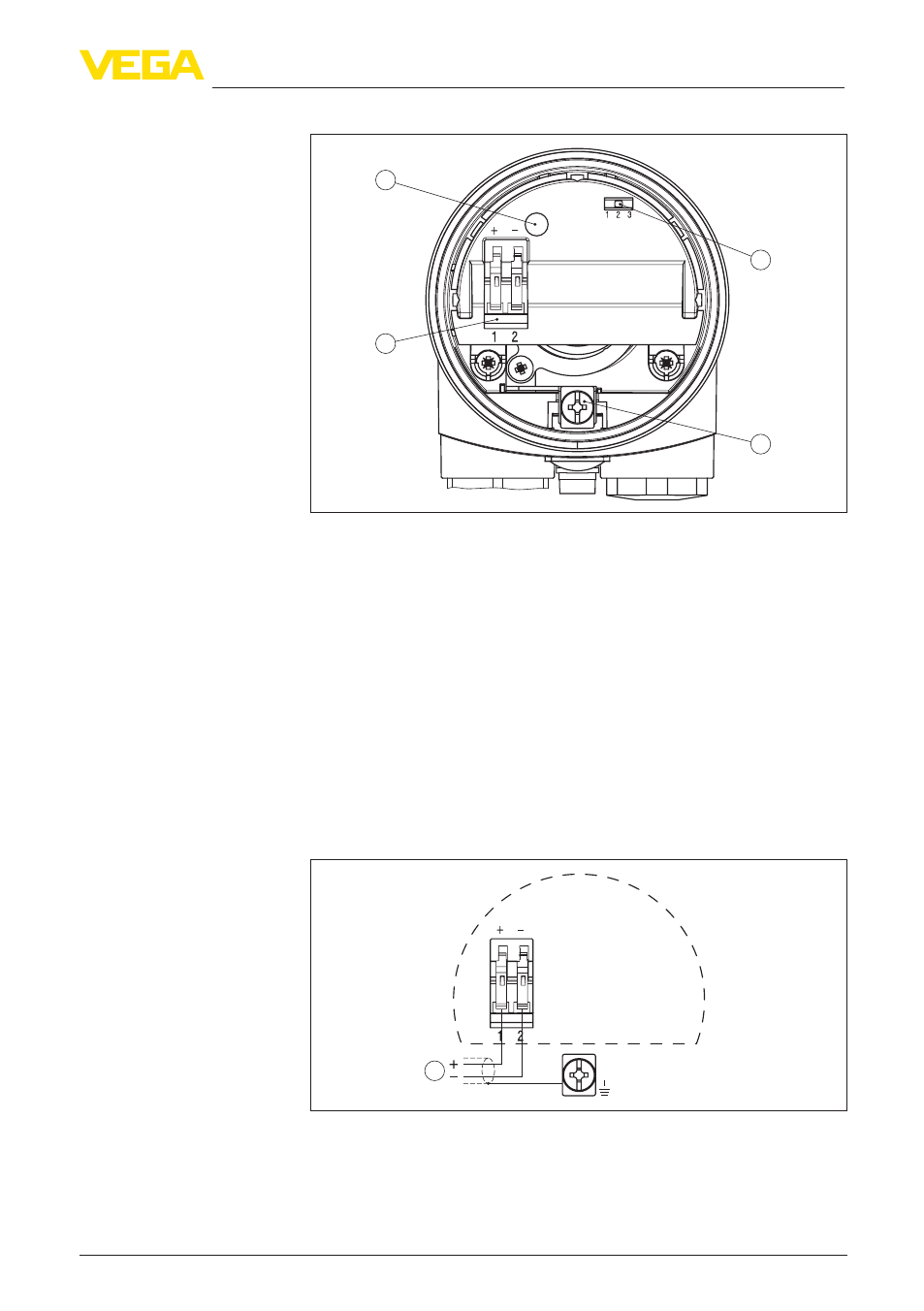

Рис. 8: Отсек электроники и подключения
1 DIL-переключатель для выбора диапазона измерения
2 Клемма заземления
3 Соединительные клеммы
4 Индикатор состояния
Для подключения к устройству формирования сигнала. Питание
датчика осуществляется через подключенное устройство
формирования сигнала (см. "Технические данные", Технические
данные Ex см. в "Рекомендации по безопасности").
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"Технические данные".
1
Рис. 9: Схема подключения
1 Питание
Отсек электроники и
подключения
Схема подключения
