33

9 Приложение

VEGACAP 64 • - бесконтактный переключатель

30013-R

U-131015

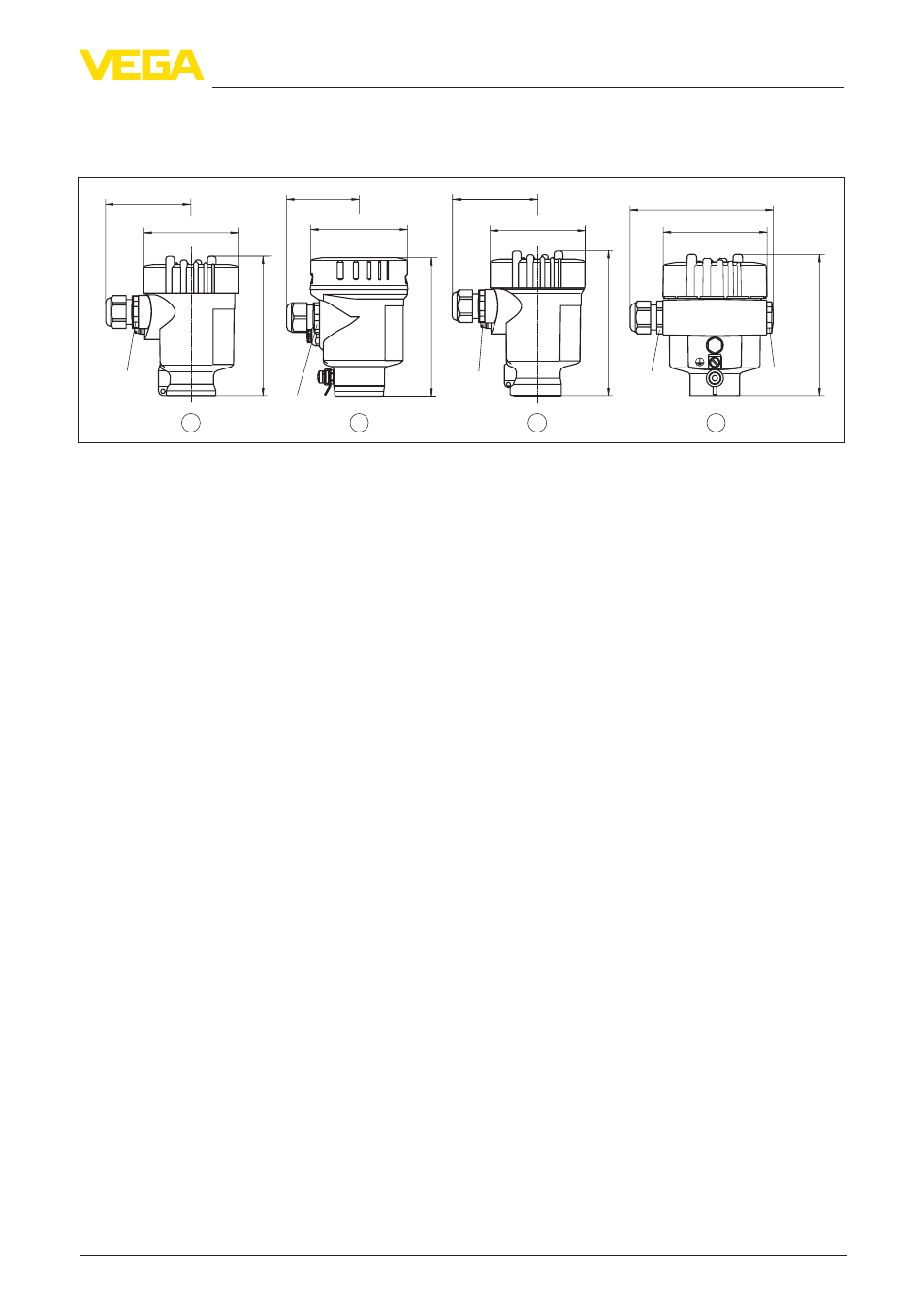

9.2 Размеры

VEGACAP 64 - корпус

3

2

1

4

~ 69 mm

(2.72")

ø 79 mm

(3.11")

117 mm (4.61"

)

M20x1,5/

½ NPT

~ 59 mm

(2.32")

ø 80 mm

(3.15")

112 mm (4.41"

)

M20x1,5/

½ NPT

~ 69 mm

(2.72")

ø 79 mm

(3.03")

112 mm (4.41"

)

M20x1,5/

½ NPT

~ 116 mm (4.57")

ø 86 mm (3.39")

11

6 mm (4.57"

)

M20x1,5

M20x1,5/

½ NPT

Рис. 31: Исполнения корпуса
1 Пластиковый корпус

2 Корпус из нержавеющей стали, электрополированный

3 Корпус из нержавеющей стали, точное литье

4 Алюминиевый корпус
