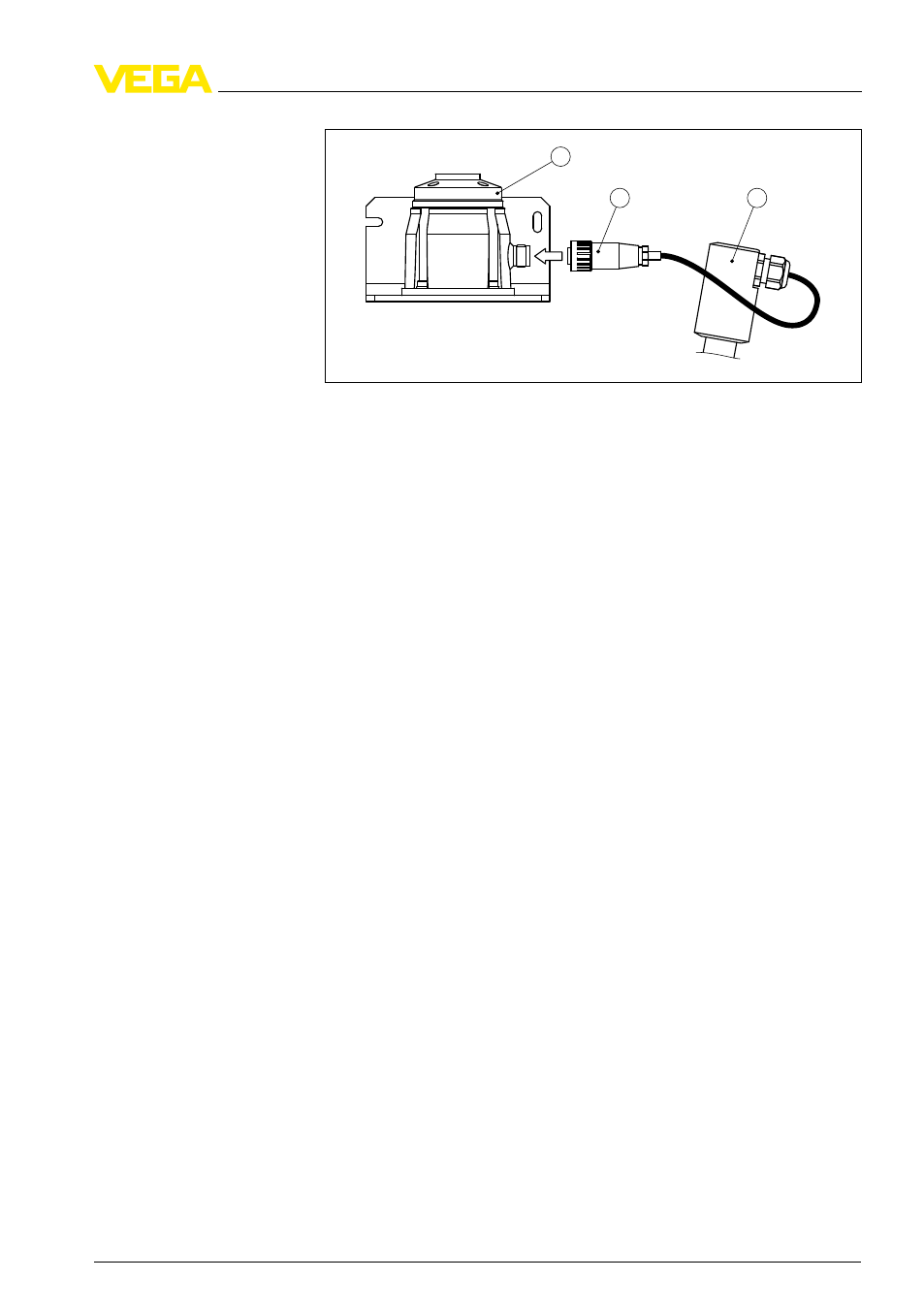

Рис. 7: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1 Цоколь корпуса с электроникой
2 Штекерный разъем
3 Соединительная деталь трубки преобразователя звука
Прибор в исполнении D поставляется в виде комплекта, в
который входят три части:
l Преобразователь звука
l Кабель преобразователя звука
l Электроника для настенного монтажа
Для сборки прибора выполнить следующее:
1 Ослабить шестигранную гайку (3) на трубке преобразователя
звука.
2 Трубку преобразователя звука снизу вставить в монтажное
отверстие G1 A
3 Завинтить (SW 46) шестигранную гайку (3).
4 Выдвинуть штекер из соединительной насадки снизу и
вставить его в гнездо на трубке преобразователя звука
Сборка - Исполнение D
