Страница 20: Красный (мигает) = неисправность
Посредством переключателя режимов (min/max) можно
выбрать состояние переключения выхода в соответствии
с Функциональной таблицей (max - сигнализация
максимального уровня или защита от переполнения, min -
сигнализация минимального уровня или защита от сухого
хода).
Рекомендуется подключение по принципу размыкания
переключателя при достижении точки переключения, так
как бесконтактный переключатель принимает такое же
(безопасное) состояние при обнаружении неисправности.
Световой индикатор состояния переключения:
l
Зеленый = переключатель замкнут
l
Красный = переключатель разомкнут
l
Красный (мигает) = неисправность

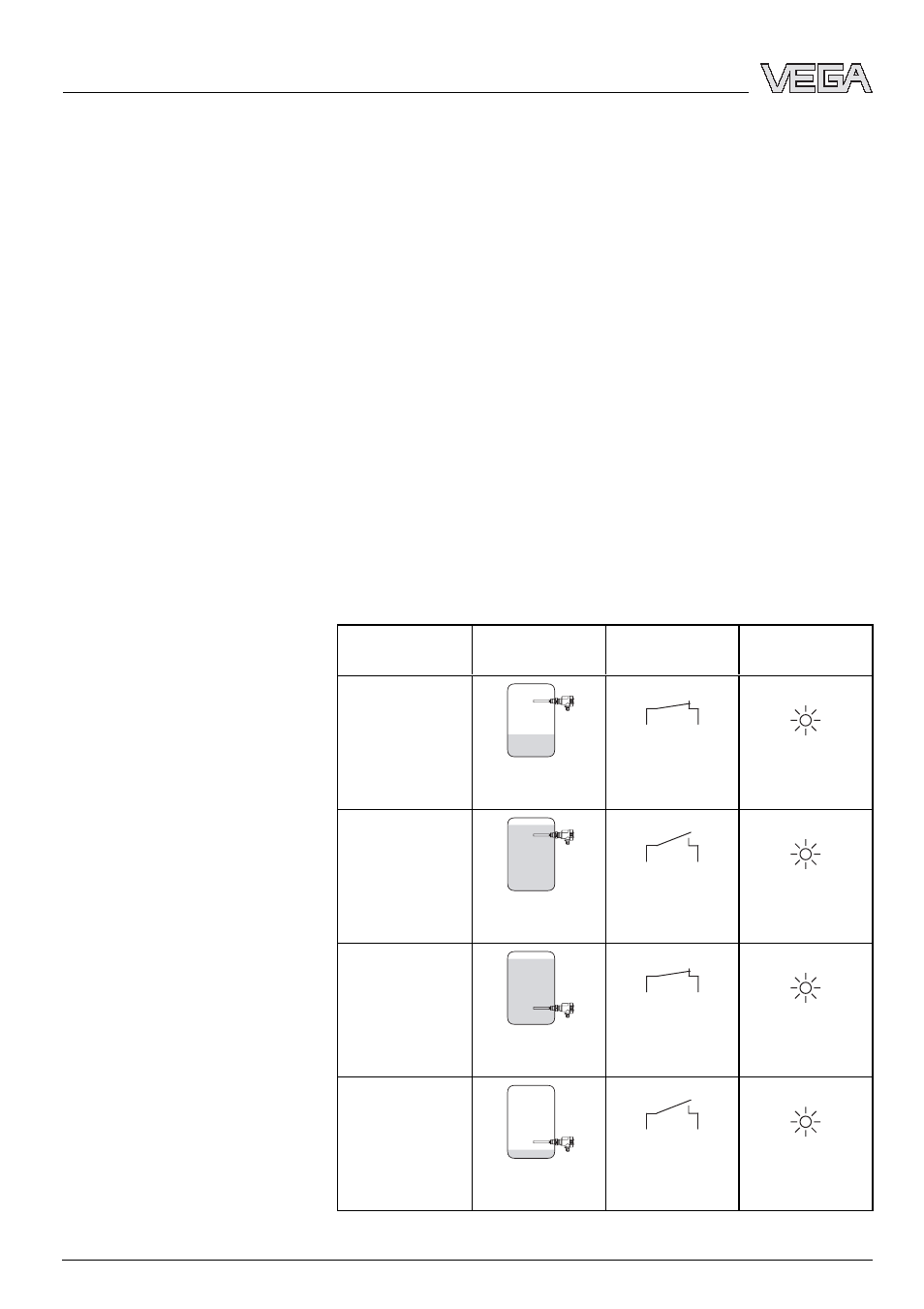

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пе-
реключения
Индикатор
состояния
Режим max.
Защита от пере-
полнения
2
1
Переключатель
замкнут
Зеленый
Режим max.
Защита от пере-
полнения
2
1
Переключатель
разомкнут
Красный
Режим min.
Защита от сухо-
го хода
2
1
Переключатель
замкнут
Зеленый
Режим min.
Защита от сухо-
го хода
2
1
Переключатель
разомкнут
Красный
Переключатель режимов
работы (1)
Индикатор состояния (4)
20
VEGAVIB 55 - - бесконтактный переключатель
