Инструкция по эксплуатации VEGA 33_Ex-33
Страница 3
Отсек (для съемного блока)
33/Ex-33
3
Описание продукта
Указание по присоединению для
взрывозащищенных применений
Монтаж в каркасе для (печатных) плат и в
корпусах
Если Вы прибор фирмы VEGA с взрывозащи-
щенным допуском монтируете в каркасе для
(печатных) плат или в отдельный корпус, то для
этого Вы должны использовать розеточную
часть (электрического соединения) с пружинны-
ми гнездами Ех-3 фирмы VEGA. К чужим встав-
ным или съемным платам (со штекерным со-
единителем) сохраняйте расстояние как мини-
мум 2 ТЕ (10,16 мм).
Отсек (для съемного блока) или прибора прин-
ципиально должны быть смонтированы за пре-
делами взрывоопасных областей или должны
быть произведены другие защитные мероприя-
тия по взрывозащите.

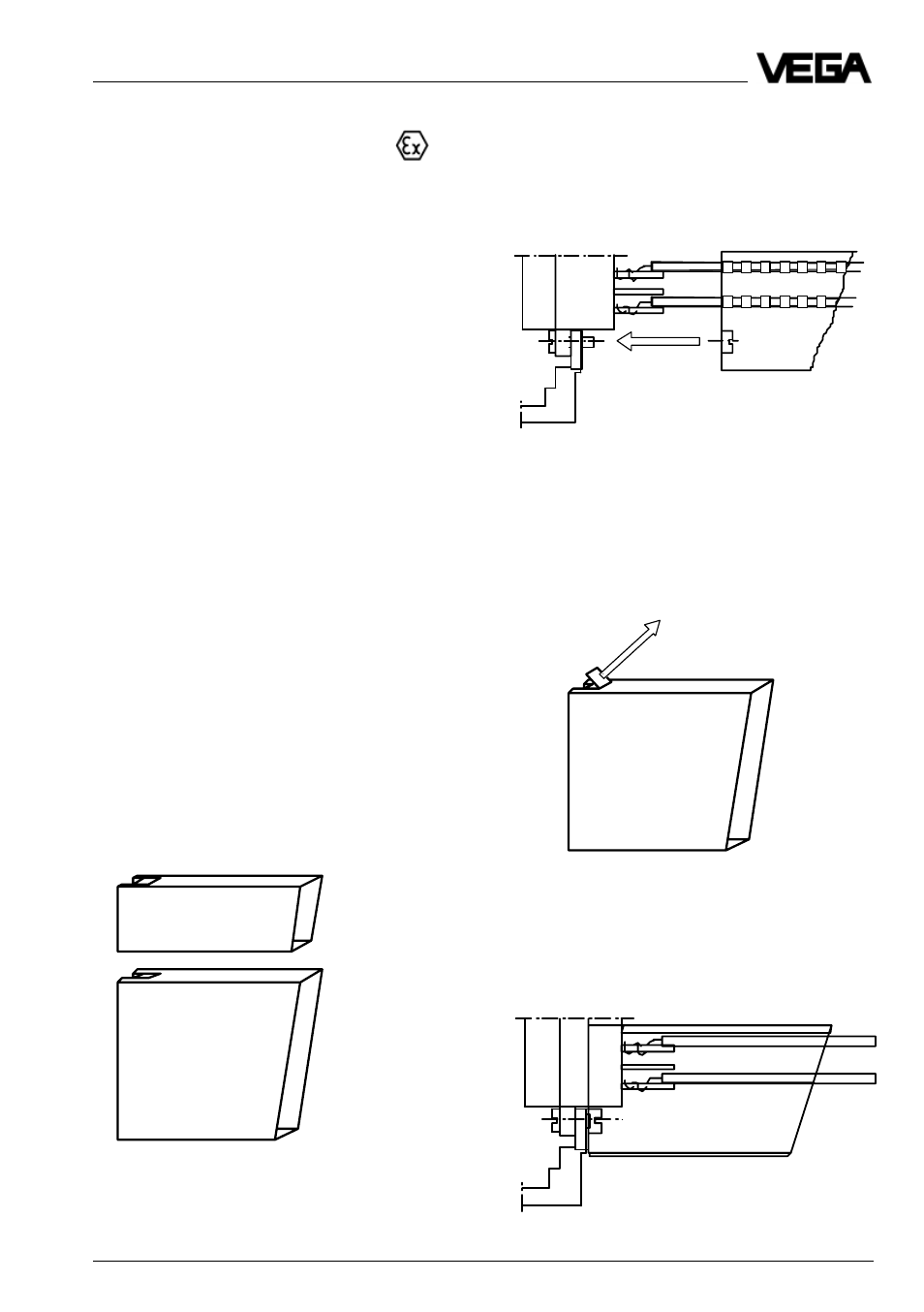

Взрывозащищенная разделительная камера
Чтобы достаточно обеспечить большие воздуш-
ные зазоры/изоляционные расстояния в возду-
хе и пути/каналы скользящего разряда, у при-
соединений взрывозащищенных отсеков/гнезд
(для съемного блока), должна быть смонтиро-
вана взрывозащищенная разделительная каме-
ра (при розеточных частях (электрического
соединения) с пружинными гнездами для
встройки разделительного передатчика/пере-
носчика
VEGATRENN 547 VEx
и
548 VEx
должна
быть использована широкая разделительная
камера.) При этом действуйте следующим
образом:
Линии искробезопасной (электрической) цепи
провести через разделительную камеру и при-
соединить у соответствующей позиции розеточ-
ной части (электрического соединения) с пру-
жинными гнездами.
При использовании розеточной части (электричес-
кого соединения) с пружинными гнездами с винто-
вым присоединением (привода), отсек (для съемного
блока) Ех-33Е, у разделительной камеры предвари-
тельно должен быть вырван отмеченный выше
участок.
Разделительную камеру вдвинуть до розеточной
части (электрического соединения) с пружинны-
ми гнездами и спомощью встроенной (крепеж-
ной) чайки у выступающего закрепительного
винта зафиксировать розеточную часть (элект-
рического соединения) с пружинными гнездами.
Разделительная камера
Широкая разделительная
камера
