6 Пуск в эксплуатацию
6.1 Система настройки
0 10
8
7
6
5
4
N
L1
3
2
1
max.
min.
R
200...250VAC 3VA
power supply Relais: max 250V, 5A, 750VA
1
2

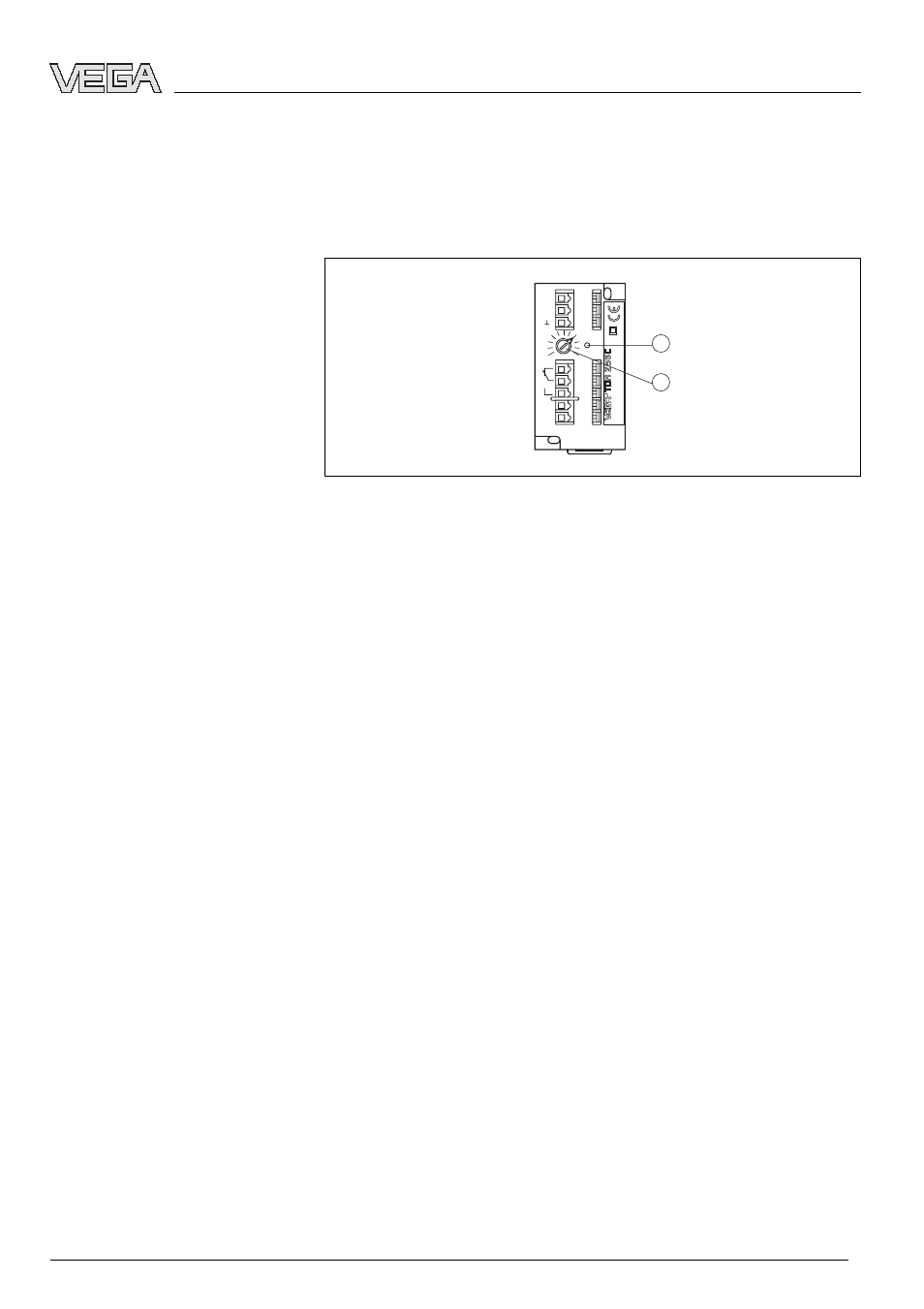

Рис. 5: Обеспечение индикации и настройки
1 Индикатор состояния - релейный выход
2 Потенциометр для установки точки переключения
6.2 Элементы настройки
Желтый индикатор состояния реле (светодиод)
показывает состояние переключения реле.
Индикатор состояния реле горит при активном (под
током) состоянии реле.
Индикатор состояния реле не горит, если реле находится
в обесточенном состоянии.
На передней панели устройства формирования сигнала
имеется потенциометр для настройки точки
переключения, посредством которого измерительную
систему можно настроить на проводимость измеряемого
продукта.
6.3 Установка точки переключения
l Устройство формирования сигнала подключить к
источнику питания.
l
Потенциометр (2) повернуть в положение 0.
l
Наполнить емкость, так чтобы электрод Max был
погружен в продукт прибл. на 1 см.
l
Медленно поворачивать потенциометр (2) по часовой
стрелке, пока не погаснет желтый светодиод.
Чувствительность переключения устройства настроена на
проводимость продукта.
Индикатор состояния
Потенциометр для установ-
ки точки переключения
Сигнализация предельного
уровня
VEGATOR 256C - Устройство формирования сигнала 13
