3 ... 4 h
max
≥ 50 mm
90°
2
3
1
h
max
d
min
≥ 2 mm x h
max
90°
4

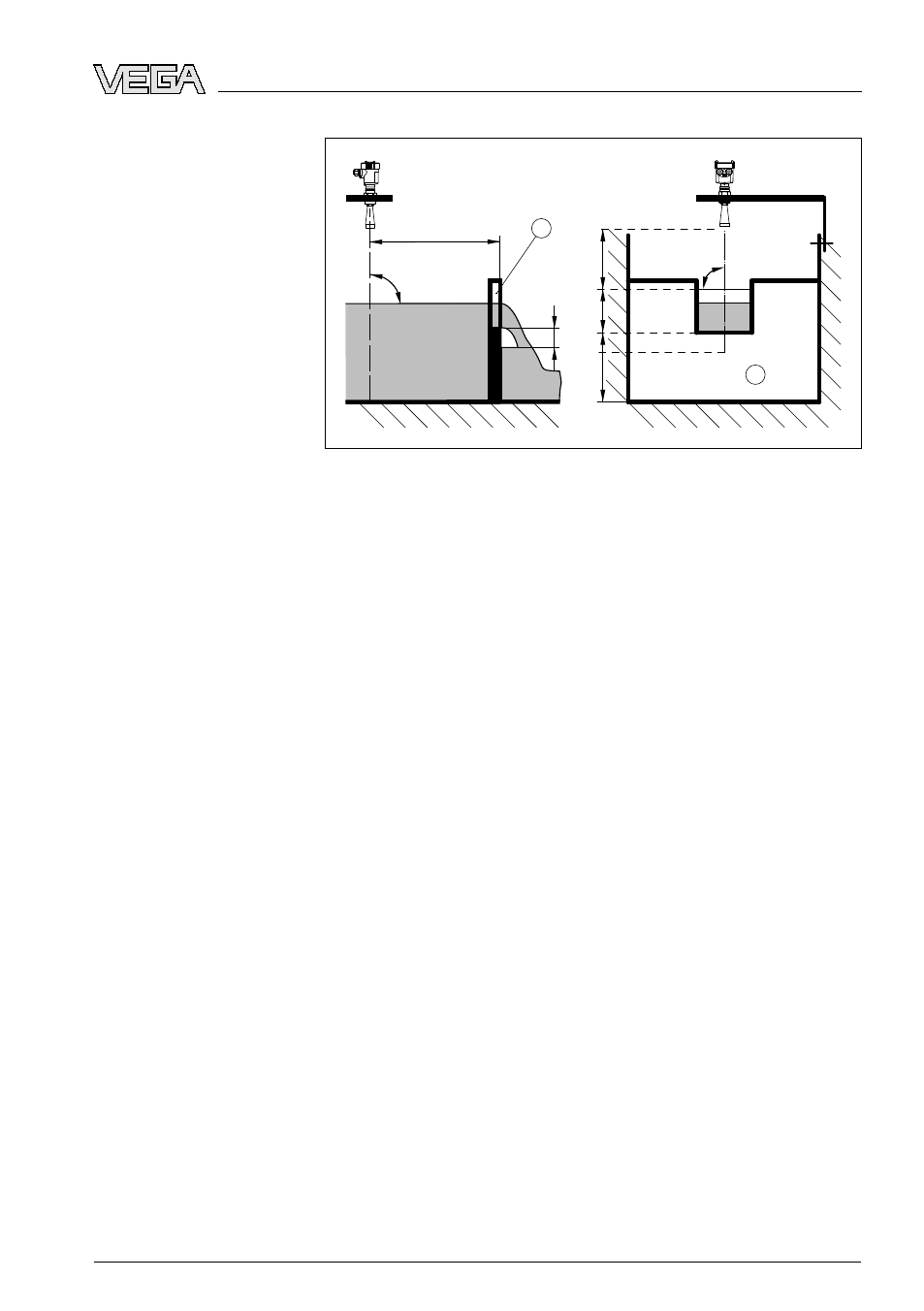

Рис. 18: Измерение расхода с прямоугольным лотком: d = минимальное
расстояние от датчика; hmax. = максимальное заполнение прямоугольного
лотка
1
Диафрагма лотка (вид сбоку)
2
Верхний бьеф
3
Нижний бьеф
4
Диафрагма лотка (вид со стороны нижнего бьефа)
Лоток Хафаги-Вентури
Необходимо соблюдать следущие основные условия:
l
Установка датчика на стороне водоприема
l
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l
Расстояние до лотка Вентури
l
Минимальное расстояние от датчика до максимального
подъема уровня
VEGAPULS
62 • 4 … 20
mA/HART - четырехпроводный
25
4 Монтаж
28440
-
RU
-090417
