2 2
VEGABAR 20
~
1 2 3
+
–
–
–
+
Диагностика

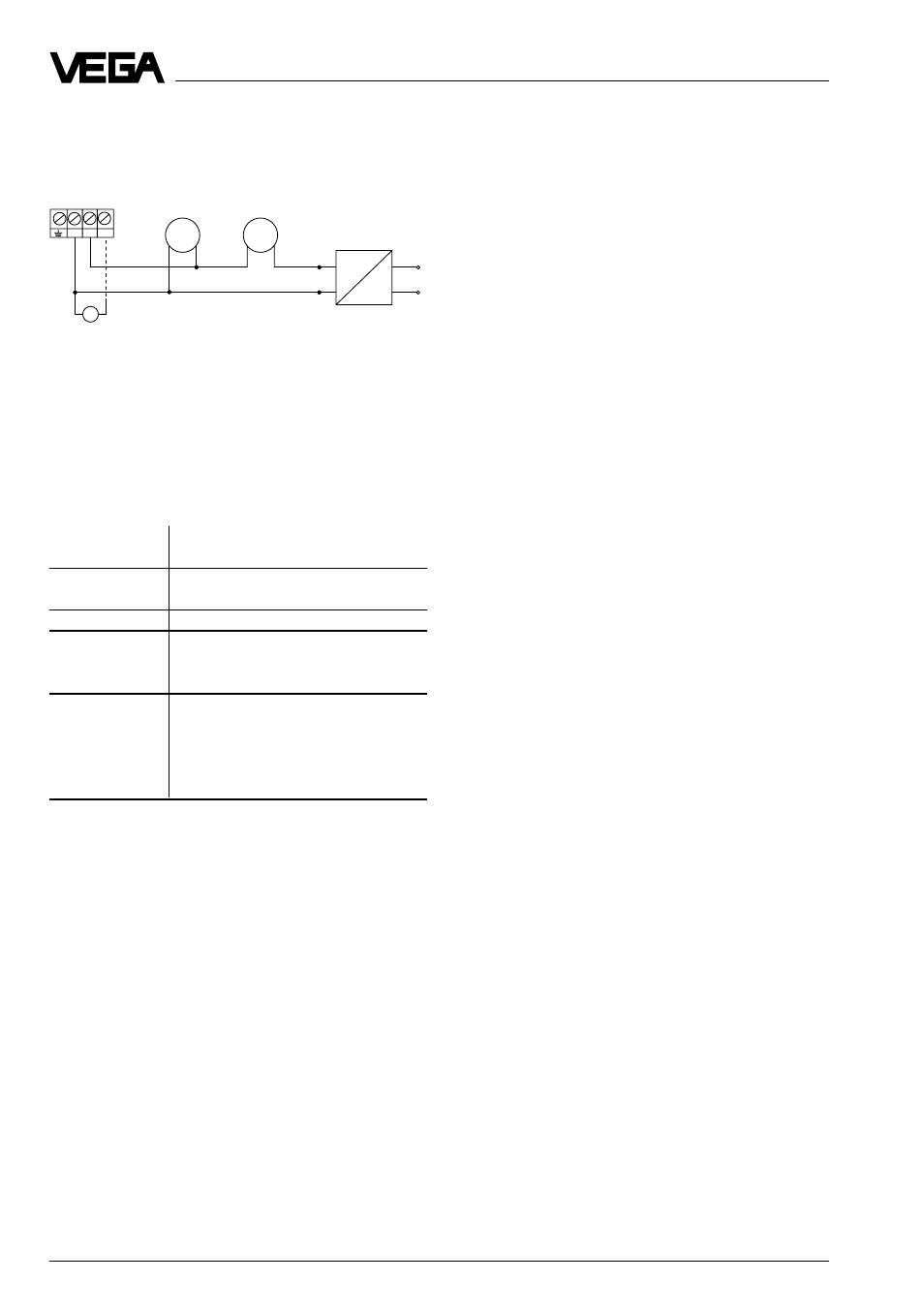

Проверка электрических элементов
Прибор измерения тока
для местного контроля
Напряжение
Ток
Источник
энергии
Напряжение
- напряжение на клеммах VEGABAR дол-
жно составлять минимум 12 V DC
Ток
Величина
Состояние
тока
3,8 ... 20,5 мА Нормальный диапазон вы-
ходного тока
0 мА
Сигнальный провод оборван
3,6 мА
Дефект в генераторе или в
элементах датчика давле-
ния
21,6 мА
Короткое замыкание в сиг-
нальном проводе
Дефект в генераторе или в
элементах датчика давле-
ния
