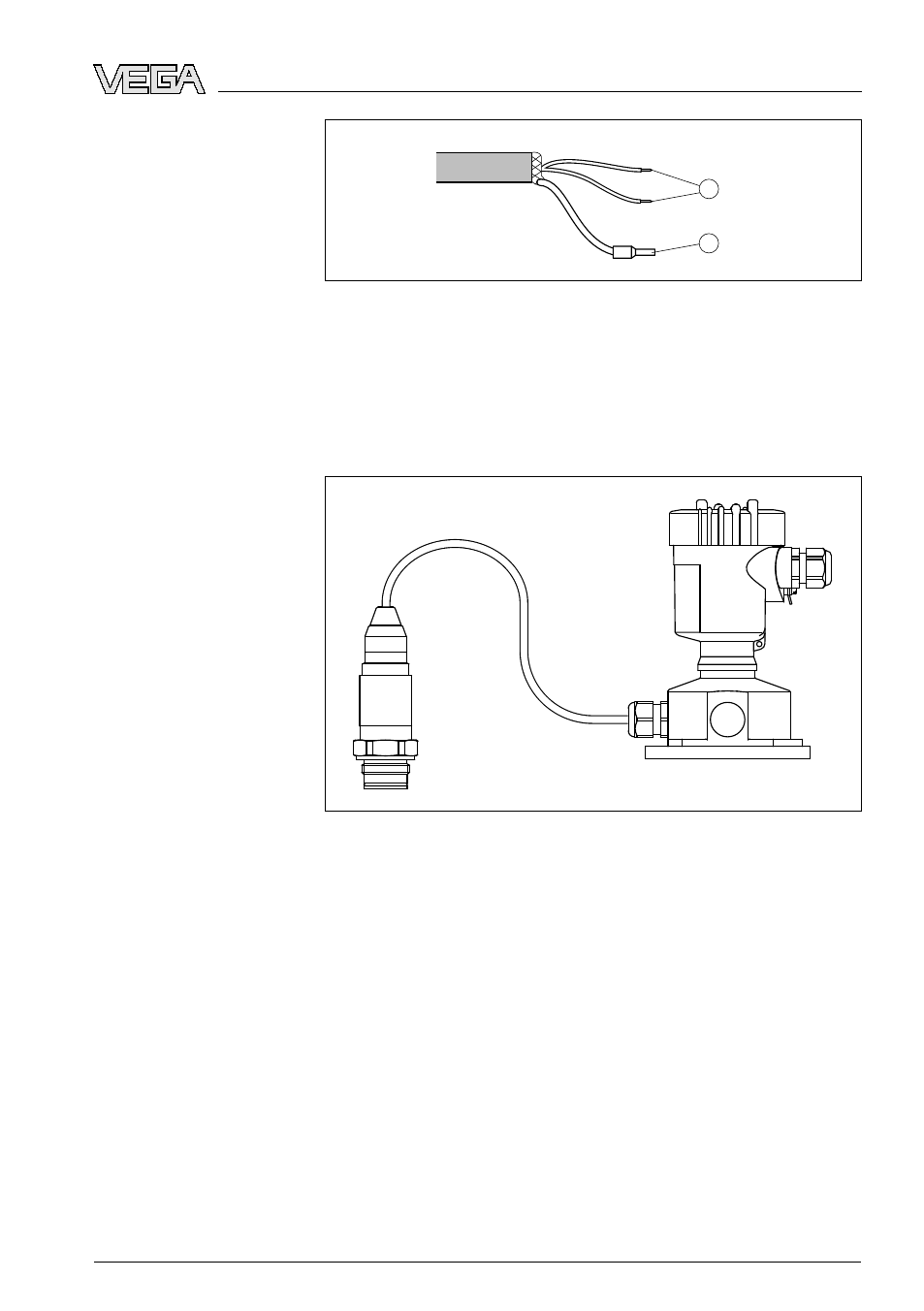

Рис. 19: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2
Экранирование
5.7 Схема подключения выносного корпуса
при исполнении IP 68
Рис. 20: VEGABAR 64 в исполнении IP 68, 25 bar, без взрывозащиты, с
осевым выводом кабеля и выносным корпусом
Назначение проводов
соединительного кабе-
ля
Общий вид
VEGABAR
64 • Foundation Fieldbus
27
