Инструкция по эксплуатации VEGA VEGAVIB 63 Lock fitting ARV-VB63.B – pressure range: -1…25 bar
Страница 10
Advertising
1
2
4
5
3
7
8
9
7
6
8
1 0
1 1
1 1

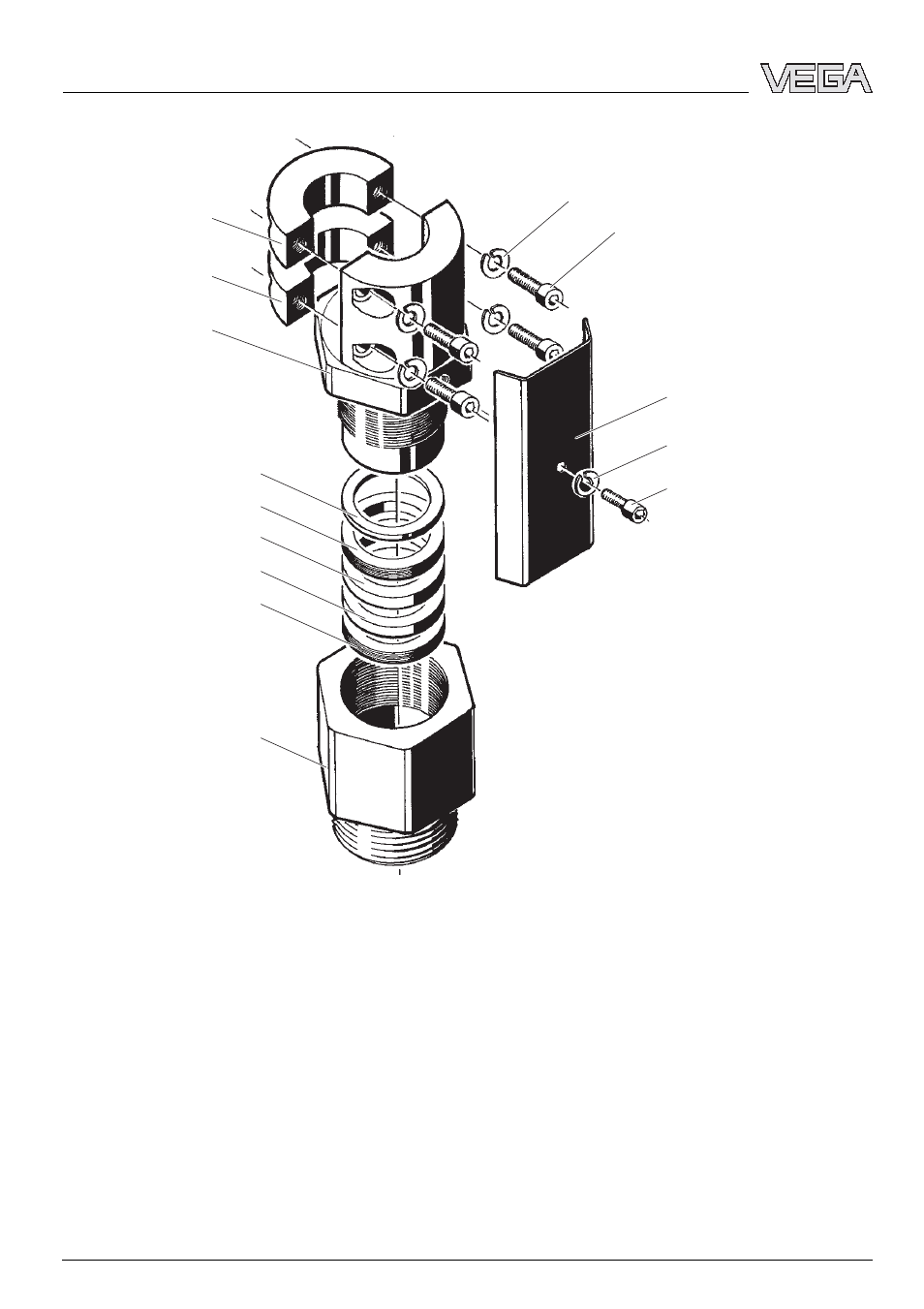

Рис. 1: Проходной фитинг ARV-VB63.B - до 25 бар
1
Пружинная шайба B6
2
Зажимный винт M6 x 25
3
Фиксирующий уголок
4
Пружинная шайба B4
5
Стопорный винт M4 x 10
6
Резьбовой штуцер
7
Слоистое уплотнительное кольцо (2.19920)
8
Графитовое уплотнительное кольцо (2.19920)
9
Упорное кольцо
10 Нажимный винт
11 Прижимная скоба
10
Проходной фитинг ARV-VB63.B - - диапазон давления -1 … 25 бар
Монтаж
20036
-RU
-060301
