VEGABAR 25 1 3
+ – –
1 2 3
+
–
Прибор измерения тока для
местного контроля
Клеммы
VEGABAR
DCS
DCS
~
1 2 3
+
–
+ – –
Прибор измерения тока
для местного контроля
Аналоговое/цифровое инди-
каторное устройство
Блок питания
Клеммы
VEGABAR
Электрическое подключение

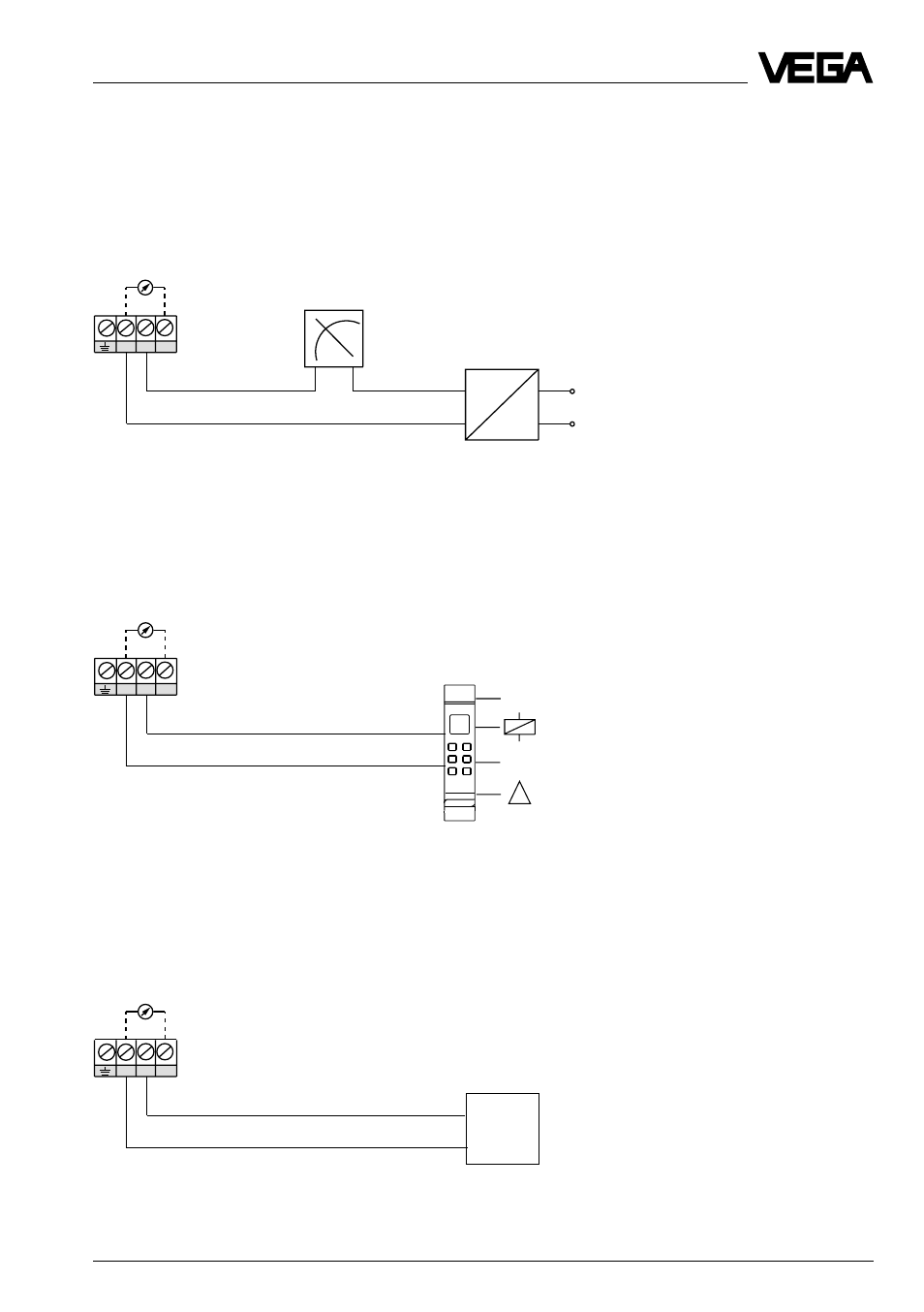

3.3 Примеры подключения
Питание от сети через блок питания
Обработка сигнала на индикаторном устройстве.
Питание от DCS с активной входной цепью
Подключение к DCS с активной входной цепью.
Питание от устройства формирования сигнала
Стандартная схема для базового модуля с аналоговым
выходом (не стандартизованный).
+ – –
1 2 3
!
Клеммы
VEGABAR
Устройство
формирования
сигнала
DISBUS
0/4…20 мA
Прибор измерения тока
для местного контроля
If screened cable is used, the screen must be connected in the terminal box on one side to earth and the
earth terminal must be earthed outside on the housing according to the prescription. Both terminals are
connected in the housing.
