Корпус типа 505 7
Монтаж

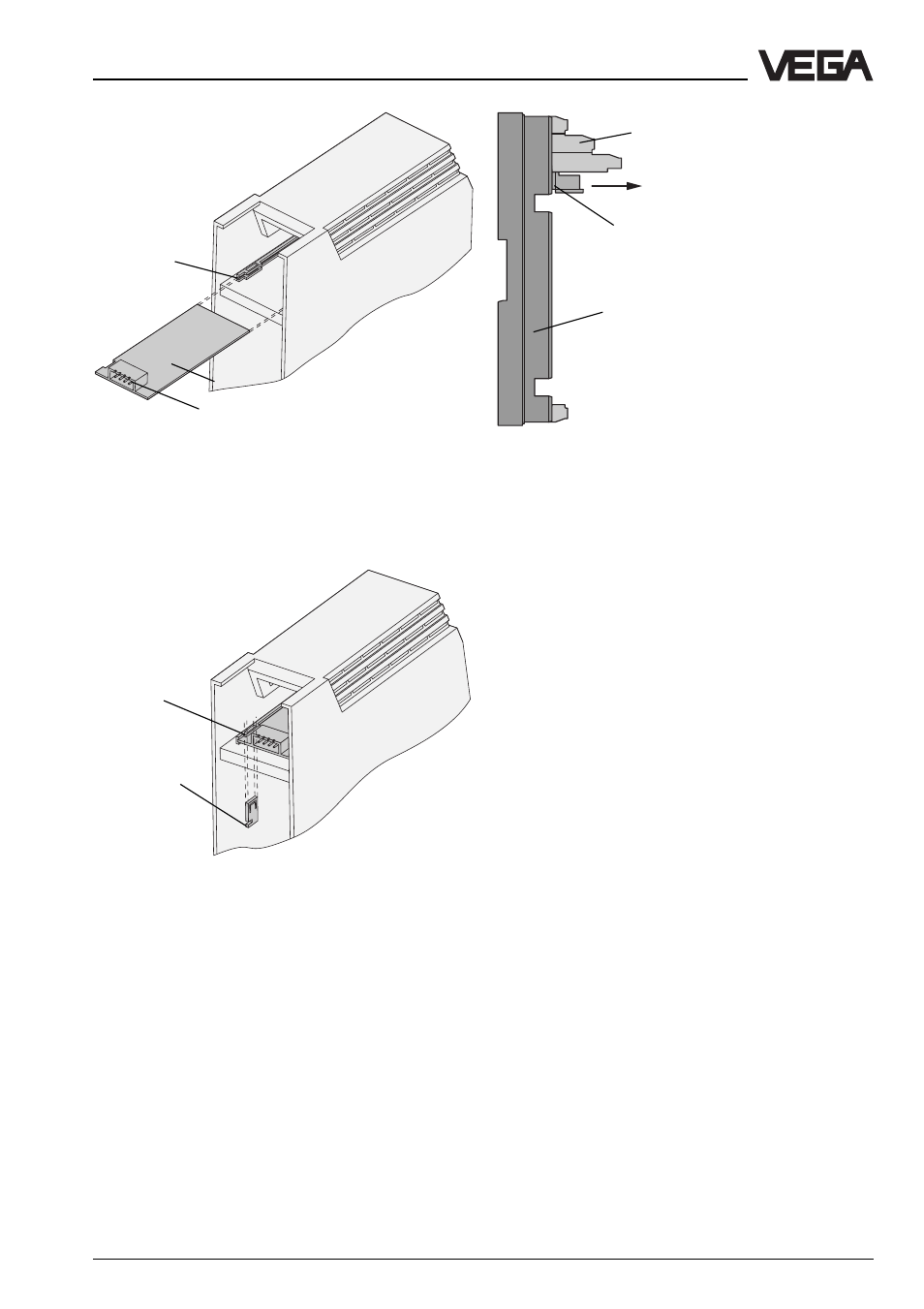

- Вставьте красный предохранительный
штифт в пазы платины блока питания и
ведущей шины. Таким образом платина
блока питания будет зафиксирована.
Подключающий
штекер
Платина
блока
питания
Ведущая
шина
Паз
Предохранительный
штифт
Клеммные пластины
Цокель
Адаптерный
штекер
- Удалите адаптерный штекер на цокеле
корпуса.
- Установите верхнюю часть корпуса снова
на цокель, привинтите оба закрепляющих
винта на передней части корпуса.
- Сейчас Вы можете подключить питающее
напряжение для блока питания
(90 … 250 V AC) на клеммные пластины
цокеля.
