Пуск в эксплуатацию
6.1
Обеспечение индикации и настройки
2
3
on
VEGALOG
571EP
!
BA
1

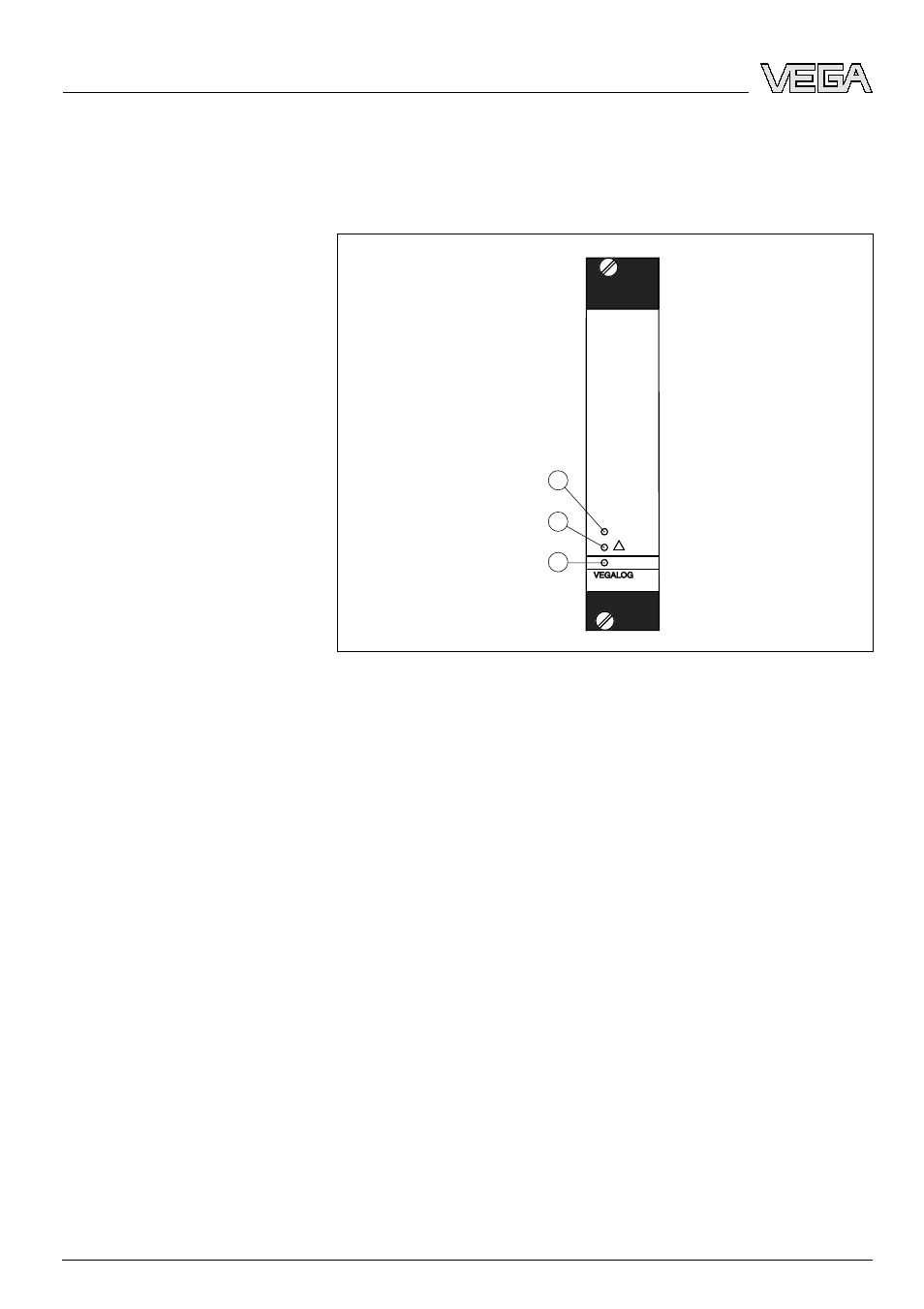

Рис. 8: Обеспечение индикации и настройки
1
Индикатор активности шины
2
Индикатор сигнала неисправности
3
Индикатор рабочего напряжения
l
Индикатор активности шины [1]
-
горит во время действительного обмена данными
-
мигает во время поиска датчиков и передачи
адресов
l
Индикатор неисправности [2]
-
мигает при ошибке связи на LOGBUS
-
горит во время инициализации и самопроверки
-
горит непрерывно при аппаратной ошибке
l
Индикатор рабочего напряжения [3]
-
горит при подаче питания
Карты, входящие в систему VEGALOG, не имеют
собственных элементов для настройки. Настройка
выполняется с помощью персонального компьютера с
программным обеспечением PACTware™. См.
Руководство по эксплуатации "VEGALOG 571 CPU", а
также онлайновую справку PACTware™.
Описание индикаторов со-
стояния
