3 примеры подключения, Питание от сети через блок питания, Питание от dcs с активной входной цепью – Инструкция по эксплуатации VEGA VEGABAR 41 HART
Страница 16
Advertising
1 6
VEGABAR 41 (HART®)
+ – –
1 2 3
+
–
Прибор измерения тока для
местного контроля
Клеммы
VEGABAR
DCS
DCS
~
1 2 3
+
–
+ – –
Прибор измерения тока
для местного контроля
Аналоговое/цифровое инди-
каторное устройство
Блок питания
Клеммы
VEGABAR

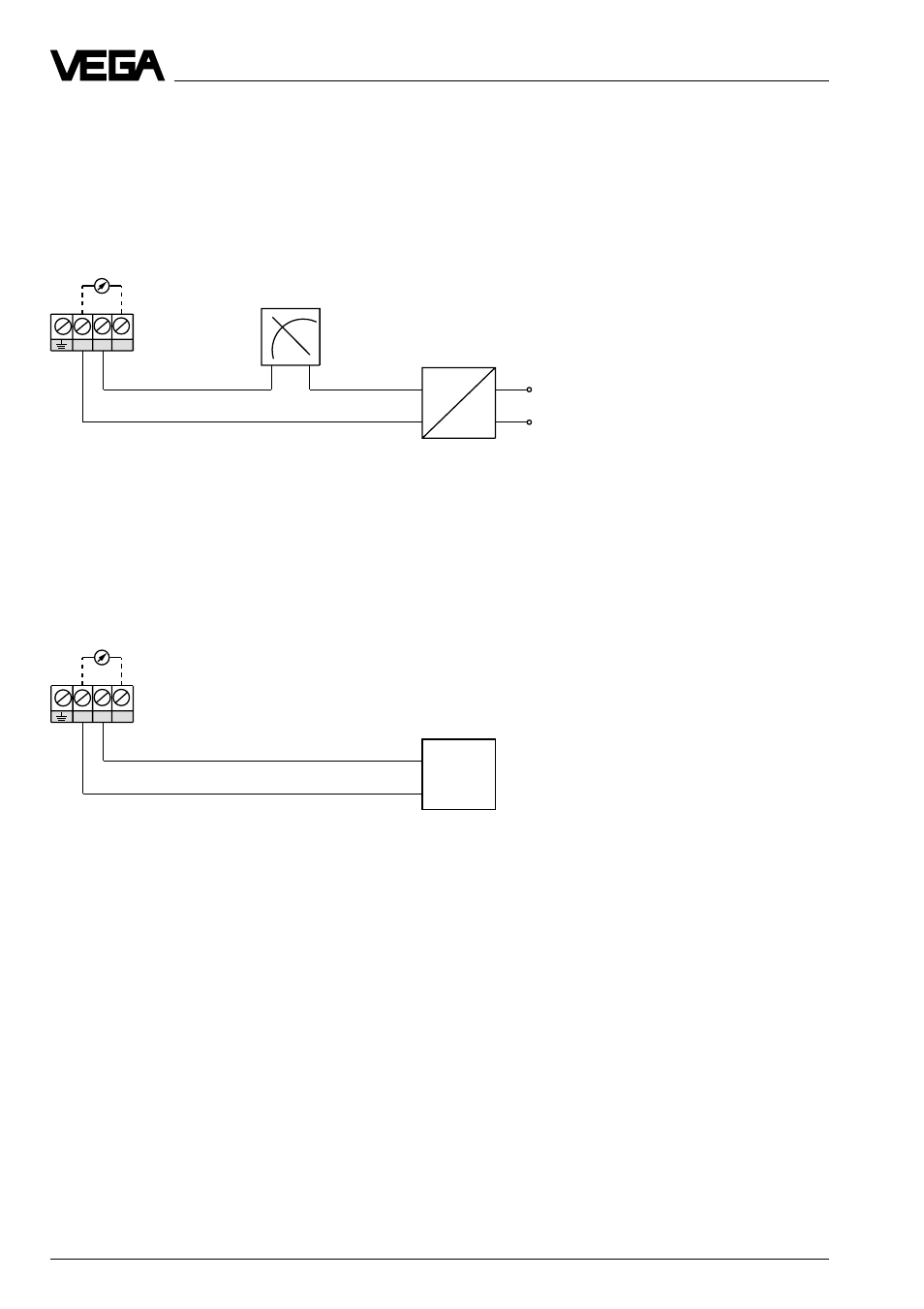

Электрическое подключение
3.3 Примеры подключения
Питание от сети через блок питания
Обработка сигнала на индикаторном устройстве.
Питание от DCS с активной входной цепью
Подключение к DCS с активной входной цепью.
