4.4 Рекоментации по монтажу
На рисунках, сопровождающих указания по монтажу, изображен
VEGAPULS
62 с рупорной антенной. Однако данные указания
действительны, в применимых пределах, и для исполнения с
параболической антенной.
При монтаже датчика расстояние от стенки емкости должно
составлять минимум 200 мм. При монтаже уровнемера в центре
выпуклой крыши емкости возможны множественные эхо-сигна-
лы, селекцию которых можно осуществить с помощью соответ-
ствующей настройки (см. "Настройка").
Если указанное выше расстояние обеспечить невозможно (осо-
бенно если вероятно накопление осадка продукта на стенке
емкости), то во время настройки необходимо создать память
помех. Рекомендуется повторно создать память помех с уже
накопившимся осадком на стенке емкости.
1
> 200 mm

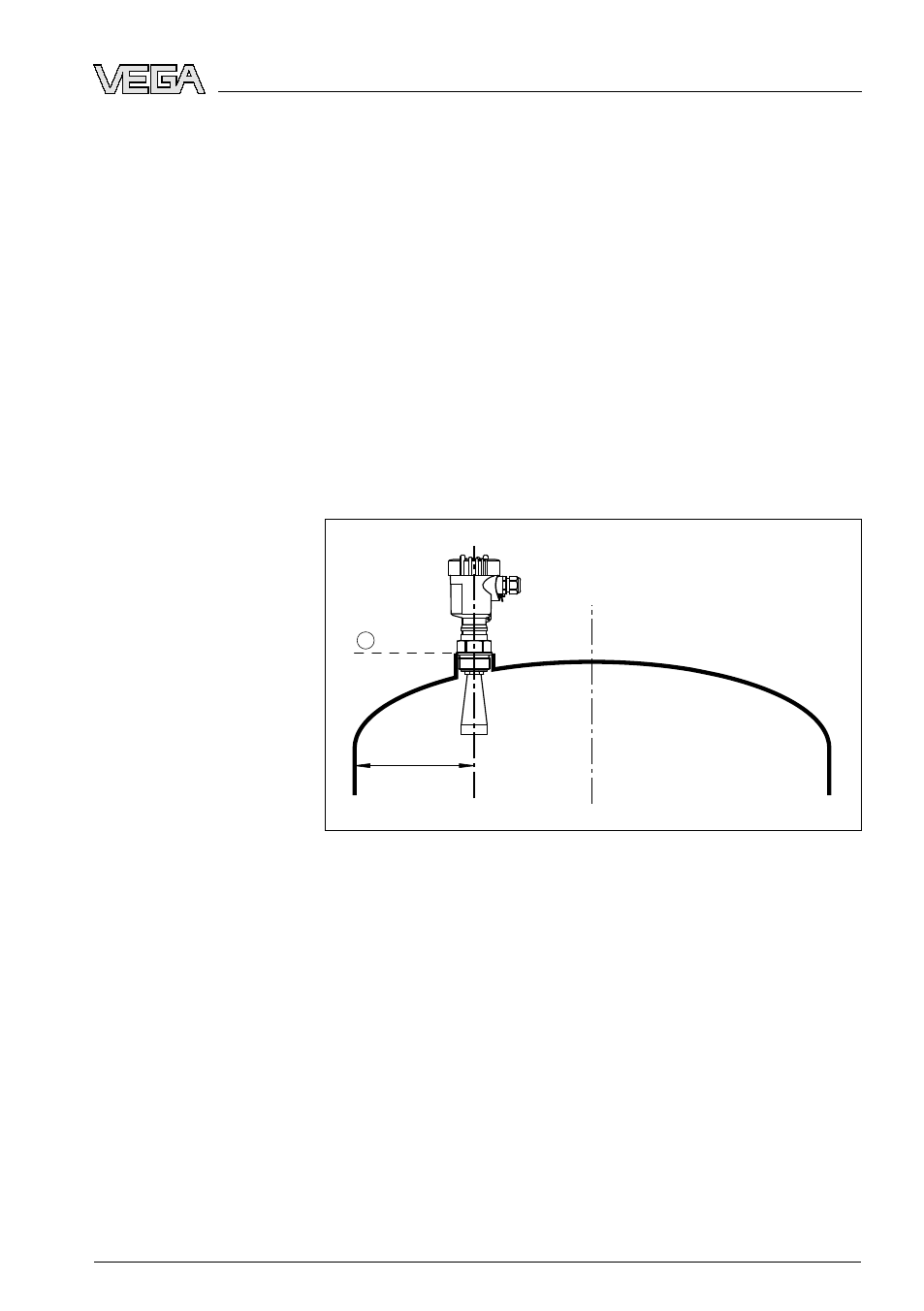

Рис. 7: Монтаж на выпуклой крыше емкости
1
Базовая плоскость
2
Центр или ось симметрии емкости
На емкостях с коническим днищем датчик рекомендуется
монтировать по центру емкости, чтобы измерение было воз-
можно на ее полную глубину.
Рупорная и параболи-
ческая антенна
Монтажное положение
VEGAPULS
62 • 4 … 20
mA/HART - двухпроводный
17
