РуКОвОДСТвО пО эКСплуАТАцИИ
7

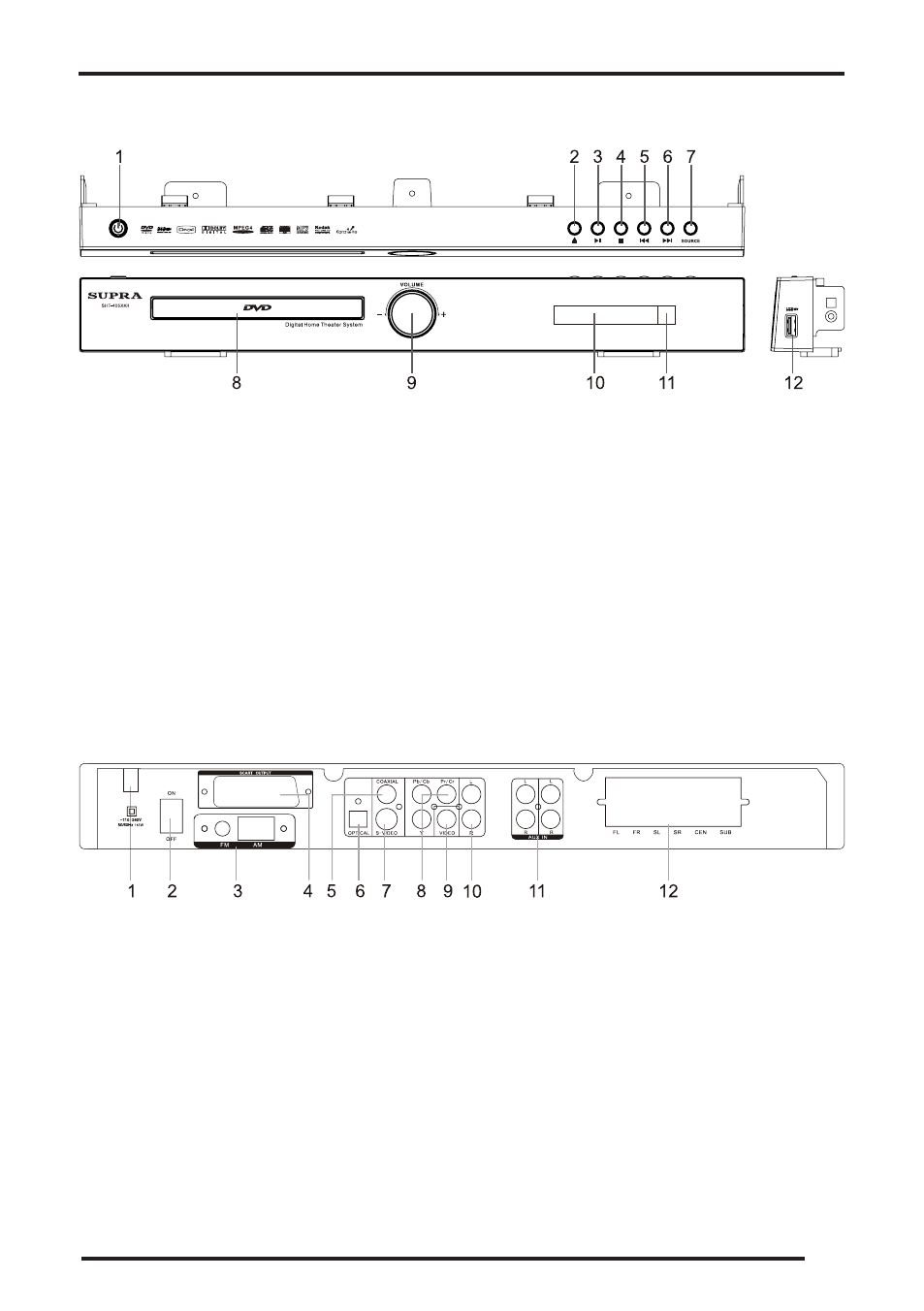

ПеРеДнЯЯ ПАнеЛЬ
1. Кнопка включения/перехода в режим ожидания
2. Кнопка открытия/закрытия лотка для диска
3. Кнопка начала воспроизведения/паузы
4. Кнопка остановки
5. Кнопка перехода к предыдущему треку/главе/
заголовку
6. Кнопка перехода к следующему треку/главе/за-
головку
7. Кнопка выбора источника воспроизведения
8. Лоток для диска
9. Регулятор уровня громкости
10. Дисплей
11. ИК-приемник сигналов ДУ
12. Разъем USB для подключения накопителей
ЗАДнЯЯ стенКА
1. Кабель питания сетевой (110-240 В)
2. Тумблер включения/отключения питания
3. Гнездо антенн FM/ AM
4. Разъем SCART
5. COAXIAL – цифровой коаксиальный аудио выход
6. OPTICAL - оптический цифровой выход
7. Видео выход S-VIDEO
8. Видеовыходы компонентных сигналов Y Pb/Cb Pr/Cr
9. Композитный видео выход
10. Аудиовыход (правый и левый аудиоканалы)
11. Разъем для подключения внешнего источника
12. Аудиовыход (5.1 CH OUTPUT): FL – выход на пе-
реднюю левую колонку, SL – выход на боковую
левую колонку, FR – выход на переднюю пра-
вую колонку, SR – выход на боковую правую
колонку, CEN – выход на центральную колон-
ку, SUB – выход на сабвуфер.
