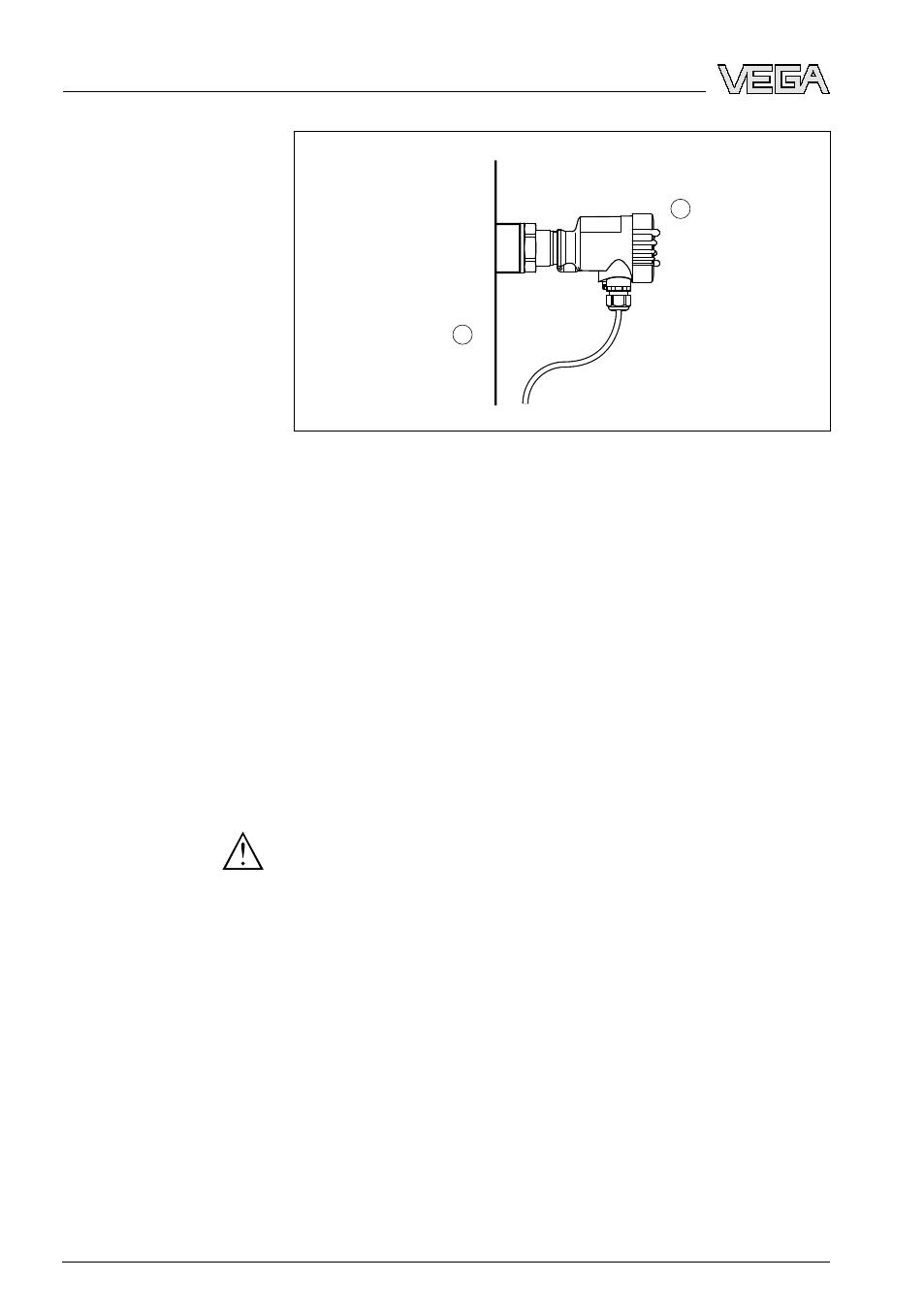

Рис. 4: Температурный диапазон
1 Температура процесса
2 Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 64 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Для резьбового присоединения 1½ NPT в качестве уплотнения
использовать тефлон, пеньку или другой стойкий уплотнитель-
ный материал.
à С помощью подходящего гаечного ключа и шестигранника на
присоединении ввернуть VEGABAR 64 в приварной штуцер.
Размер ключа - см. п. "Размеры".
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
Фланцевое присоединение по DIN/ANSI уплотнить стойким к
измеряемой среде материалом и закрепить VEGABAR 64 под-
ходящими болтами.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и уплотне-
ния".
4.3 Порядок монтажа выносного корпуса
1 Обозначить отверстия в соответствии со следующей схемой.
Приварные штуцеры
Уплотнение/монтаж с
резьбовым присоеди-
нением
Уплотнение/монтаж с
фланцевым присоеди-
нением
Уплотнение/Монтаж с
гигиеническим присо-
единением
Монтаж на стене
