VEGABAR 42 – 4 … 20 mA 19
27686-RU-021023
Подключение к источнику питания
1) Сюда подключить кабельный экран, наружную клемму
заземления на корпусе соединить с "землей" согласно
требованиям. Эти две клеммы связаны гальванически.
0 - 20 bar
8 7 6 5 3 2 1
– +
к VEGADIS 10
Напряжение
питания12…36 V DC
4…20 mA
Разъем
Амперметр для
местного контроля
Зазем-
ление
1)

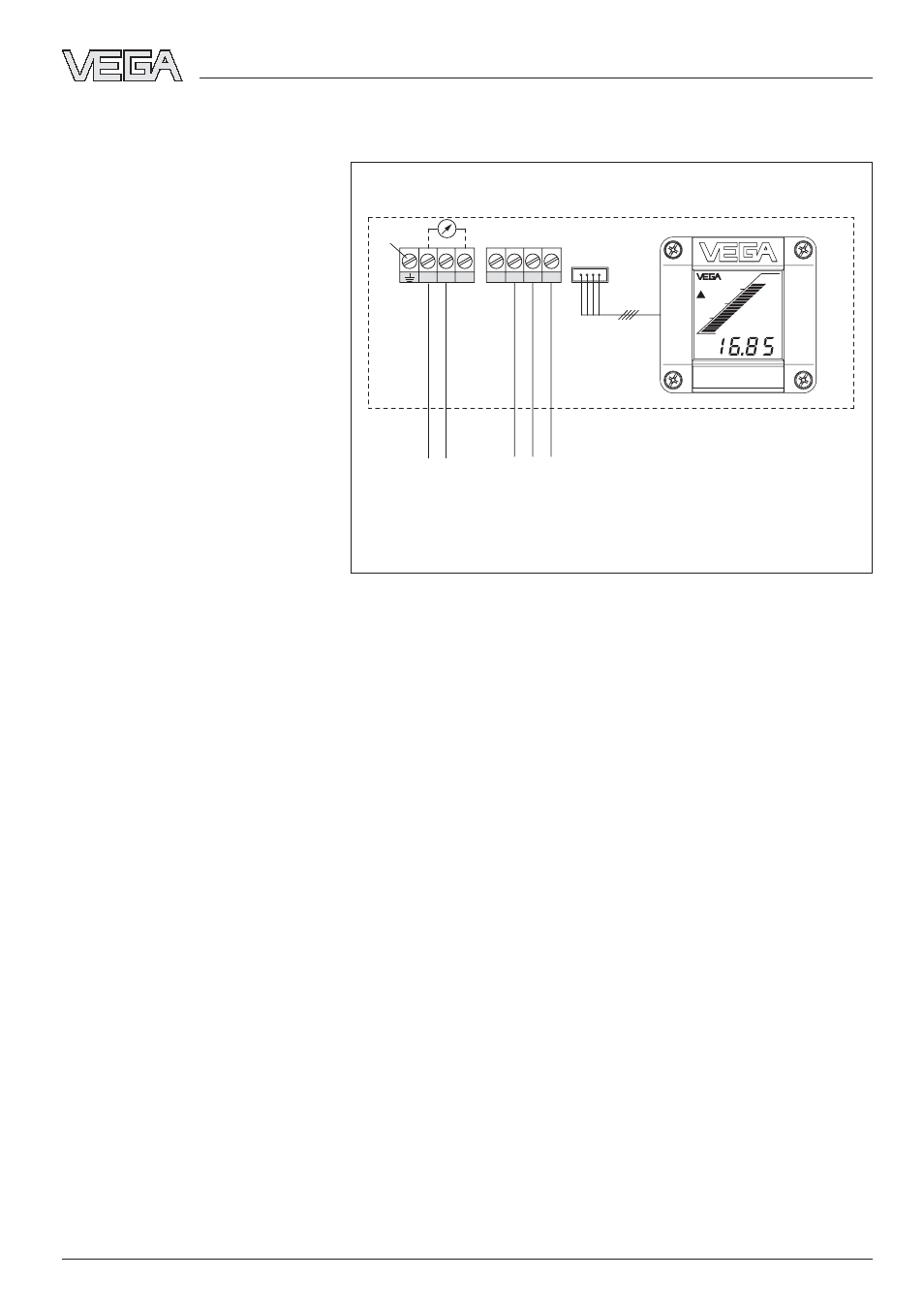

Рис.8:
Схема подключения VEGABAR 42
5.3 Схема подключения
Индикатор
