Схема соединений – Инструкция по эксплуатации Kenwood M-313
Страница 3
3

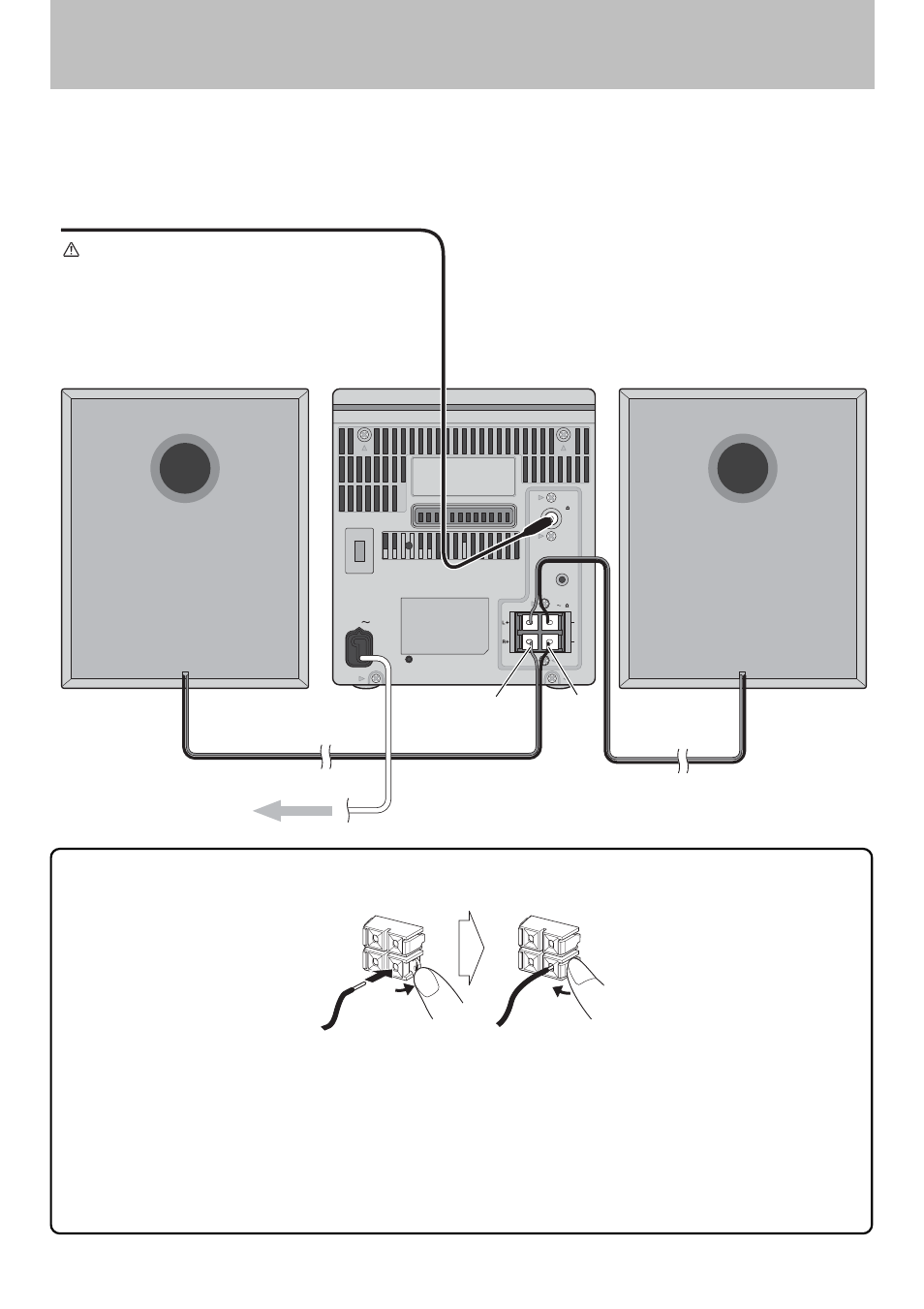

Схема соединений
ANTENNA
PHONES
AC IN
SPEAKER
( 4 8
)
FM
COAXIAL
( 75
)
ЗАМЕЧАНИЕ:
- Убеждайтесь в том, что проводки антенны не соприкасаются с другими контактами, соединительными кабеля-
ми или сетевым шнуром. Также располагайте антенну вдали от металлических частей системы, соединительных
кабелей и сетевого шнура. В противном случае это может привести к ухудшению приема.
Не подключайте сетевой шнур к электрической сети до тех пор,
пока не будут выполнены все остальные подключения.
Антенна диапазона FM (в комплекте): Растяните антенну так, что-
бы добиться наилучшего качества приема.
ПРЕДУПРЕЖДЕНИЕ по установке внешней антенны
Т.к. установка антенны требует определенных навыков
и опыта, всегда перед установкой внешней антенны кон-
сультируйтесь с местным дилером. Антенна должна рас-
полагаться вдали от силовых линий электропередачи.
В противном случае падение антенны может привести
к несчастному случаю.
Правая АС
Левая АС
Чтобы подключить кабели акустических систем
Следите за тем, чтобы обе акустические системы были подключены правильно и надежно.
Красный
Черный
К сетевой розетке
При подключении кабелей акустических систем следите за соответствием полярности гнезд: черный - к (-),
красный - к (+).
ПРЕДОСТЕРЕЖЕНИЯ:
- Не подключайте больше одной акустической системы к каждой паре контактов.
- Не допускайте контакта проводов с металлическими частями системы.
ЗАМЕЧАНИЕ:
- Если кабели подключения акустических систем защищены виниловой изоляцией, удалите изоляцию с
кончика кабеля.
