VEGACONNECT
Руководство по эксплуатации
1 Описание продукта
1.1 Функция и конструкция
VEGACONNECT 2 является соединительным
кабелем (соединительным адаптером) между
способными к связи приборами фирмы VEGA
(VEGASON, VEGAPULS, D-серия, VEGABAR,
VEGAMET) и персональным компьютером с
программным обеспечением управления
VEGA Visual Operating.
Соединение происходит при помощи 9-
полюсной втулки SUB-D к
последовательному интерфейсу
персонального компьютера и с помощью 2
мм вилочной части (2-жильного провода) к
вилкам CONNECT прибора VEGA.
Дальнейшими возможностями присоединения
для 2-жильного кабеля VEGA CONNECT 2
являются:
-
соединительный провод между датчиком
VBUS
и прибором оценки/переработки
данных
-
линия сигнализации 0/4 … 20 мА К
(компактных) конструкций датчиков.
VEGACONNECT 2 размещен в стабильном
пластмассовом корпусе и поставляется
комплектно с соединительными проводами и
разъемными контактными соединениями.
Подача напряжения производится
посредством интерфейса RS 232
персонального компьютера.
Для работы VEGACONNECT 2 необходимо
VEGA Visual Operating (VVO) версии 2.20 или
выше. Оно монтируется на персональном
компьютере WINDOWS 95 и позводяет
удобную конфигурацию и параметрирование
способных к связи приборов фирмы VEGA.
Возможна коммуникация с протоколом
HART
®
. Тем самым HART
®-
-способные
приборы VEGA могут быть обслужены с
помощью персонального компьютера и
программного обеспечения VVO.
2Электрическое присоединение

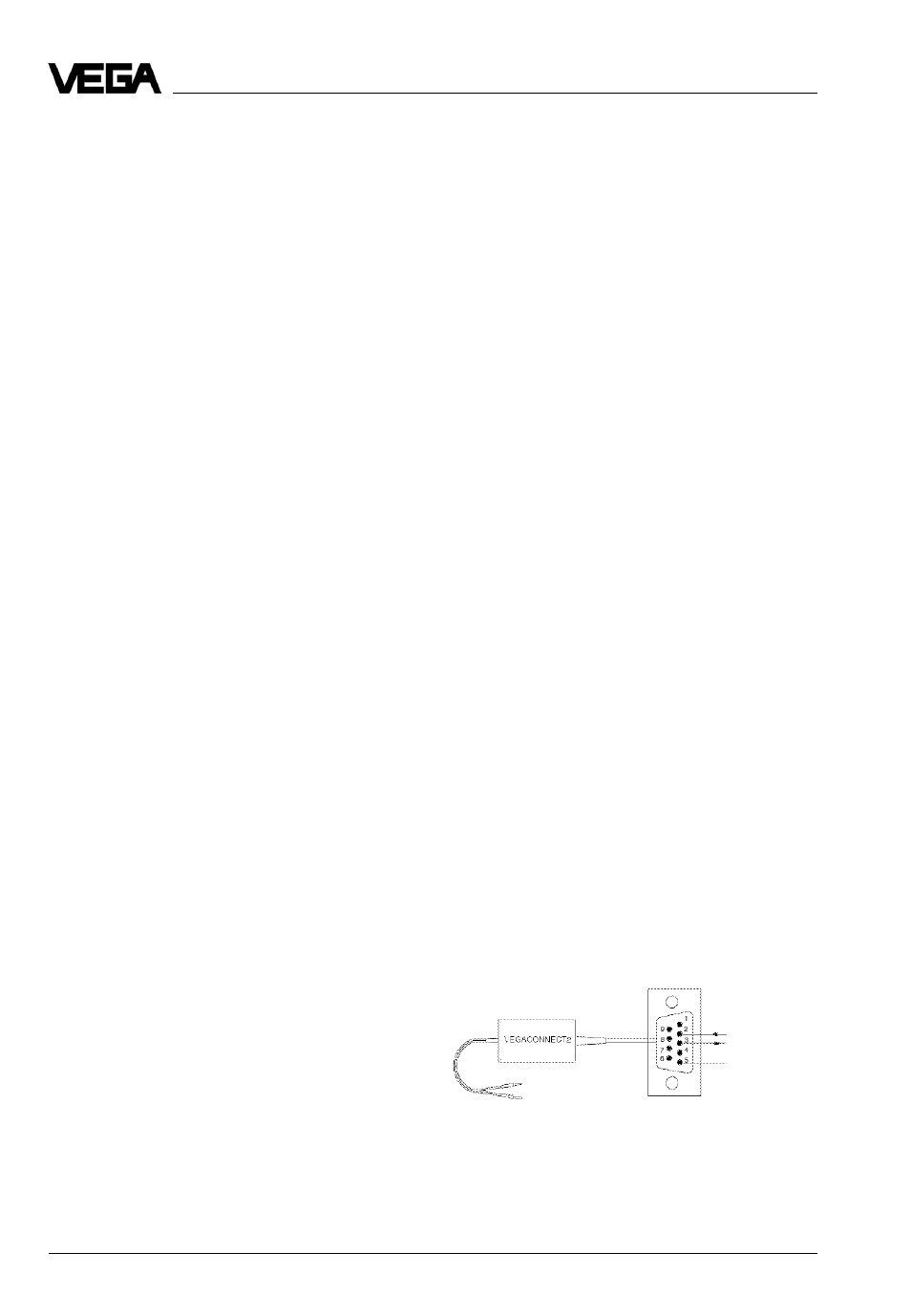

2.1 Схема подключения
1.2Технические данные
Подвод напряжения
от персонального компьютера через RS 232
Потребляемый ток
макс. 8мА
Напряжение
макс. 15 В
Норма передачи
9.600 бод
Формат знаков
8 бит (код ASCII/
Американский
стандартный код для
обмена информацией)
Четность
отсутствует
Старт/остановка
каждый 1 бит
Гальваническая
развязка (цепей)
между VBUS
иRS 232
Длина линий
RS 232 ок. 30 см
VBUS ок. 150 см
Вид защиты
IP 40
Конформность СЕ согл. следующих норм:
Элентромагнитная совместимость
Эмиссия
EН 50081-1 : 1992
Иммиссия
EН 50082-2 : 1995
Низковольтные направляющие линии
EN 61010 : 1993
Основные направления Европейского сообщ.
73/23 EWG/ЕЭС
89/336 EWG/ЕЭС
Допустимая температура
окружающей среды
-20°C … +60°C
Температура хранения
и транспортировки
-20°C … +70°C
Материал корпуса
ударопрочный
полистирол
Верхняя часть светло-
серая
Нижняя часть агато-
серая
Размеры корпуса
Ш х В х Г
= 100 x 52 x 30 мм
Вес
с присоединительными проводами ок. 200 г
VBUS
вилка 2 мм
RS 232
D-Sub-вилка
9-полюсная
RxD
TxD
GND
к датчику
к ПК
Двухжильный провод VEGACONNECT 2 может
быть присоединен во взрывоопасных областях
к допущенному по взрывобезопасности
датчику.
Сам VEGACONNECT 2 и ПК не должны
находиться во взрывоопасной области.
(смотрите пример присоединения 3).
Вид защиты от воспламенения,
искробезопасность (оборудования)
EEx ia II C / II B
EEx ib II C / II B
ПК = Персональный компьютер
