BRANDT TI1022B - Инструкция (Страница 8)

8

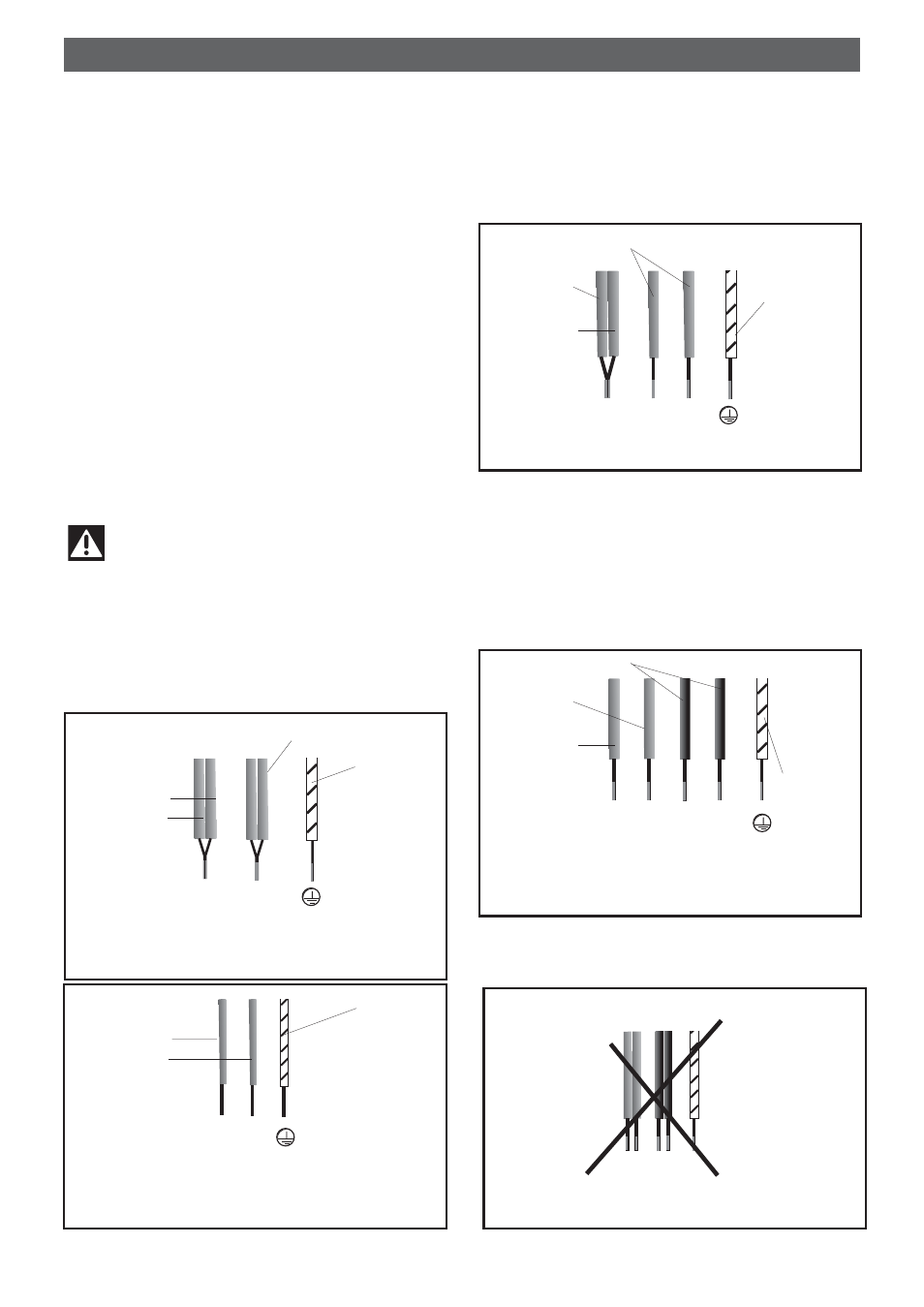

1/ УСТАНОВКА ВАШЕГО ПРИБОРА
Разделите 2 фазных провода L1 и L2 перед
подключением.
N N LL
Зеленый/
желтый
Синий
Чёрно серый
Коричневый
N N LL11 LL22
Зеленый/
желтый
Чёрно серый
Коричневый
Синий
•Подключение 220 240 В~
ПОДКЛЮЧЕНИЕ ••
N N LL
Зеленый/
желтый
Синий
Коричневый
•Подключение 400 В 2N~ – 16 A
32A
16A
Разделите провода перед подключением.
Нейтраль Земля Фаза
N N11 LL11 LL22
Синий
Зеленый/
желтый
Чёрно серый
Коричневый
• Подключение 2х230 В 2L+2N~ – 16A
N N22
•Подключение 400 В 3~ – 16A
Варочные поверхности подключают к сети
через розетку, соответствующую норме CEI
60083 или через устройство всеполюсного
отключения, отвечающего существующим
правилам по установке электрических
приборов.
При подаче напряжения к Вашей варочной
поверхности или после длительного отклю
чения электроэнергии, на панели управле
ния загораются светящиеся символы.
Прежде чем опять пользоваться прибором
подождите около 30 секунд, чтобы эти инди
каторы погасли. (Это отображение символов
абсолютно естественно и предназначено
для специалистов из службы гарантийного
обслуживания. Пользователю не следует
обращать на них внимание).
Внимание!
В случае если провод поврежден, он
должен быть заменен производителем,
его службой гарантийного обслуживания
или квалифицированным специалистом
во избежание опасности.
Нейтраль Земля Фаза
Нейтраль Земля Фаза
Нейтраль Земля Фаза
При трёхфазном 400 В 2N подключении в
случае нарушения работы Вашей варочной
поверхности, проверьте, хорошо ли подсое
динён нулевой провод.
