4
Монтаж и включение во-
донагревателя, а также
осуществление всех со-
путствующих провoдок
следует поручить специ-
ализированному обслужи-
вающему персоналу.
Рис.2 Схема водного подклю-
чения.
Все виды установочных
работ должны произво-
дится только при от-
ключеном электрическом
питании и закрытой по-
дачe воды.
Рекомендации
- если на трубе, подающей холодную воду, установлен обратный клапан, следует обязательно за-
монтировать предохранительный клапан между водонагревателем и обратным клапаном,
- для подачи холодной воды и отбора нагретой не использовать трубы, изготовленные из искус-
ственных материалов,
- для беспечения комфорта пользования следует установить регулировочный кран перед каждым пунктом
потребления горячей воды (рис. 2)
- с точки зрения экономии, водонагреватель должен быть установлен вблизи наиболее часто используемого
водоразборного крана,
- на входе водонагревателя рекомендуется установить дополнительный клапан и водный фильтр,
- температуры воды на выходе водонагревателя не может превышать 70 0 С

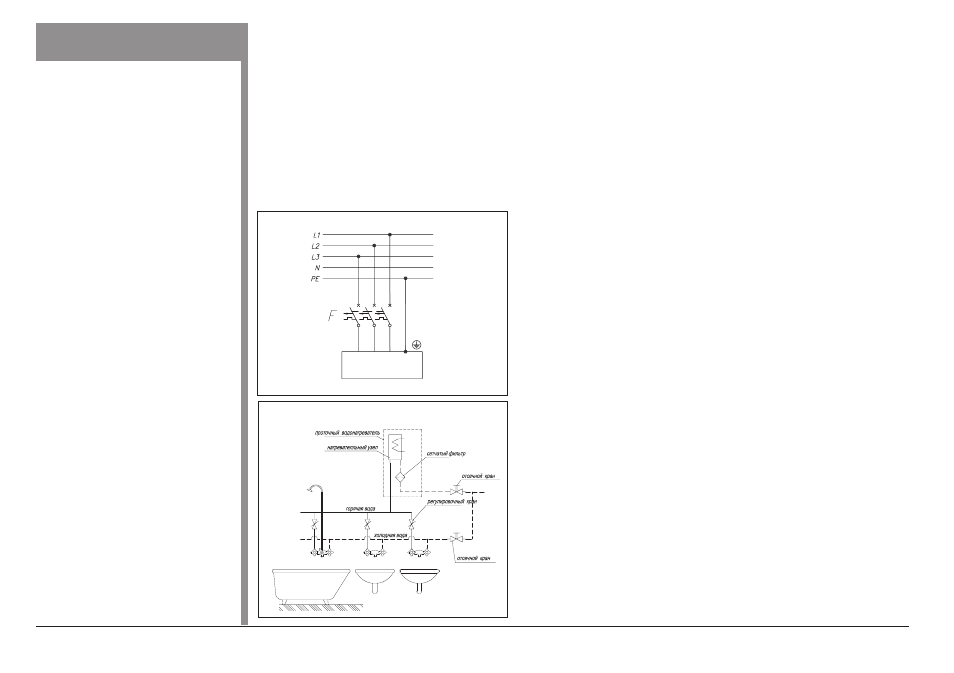

Рис.1 Электрическое пoдсо-
единение
F - трехполюсный сетевой
выключатель
2
Установка
1
Электропроводка должна
быть защищена диффе-
ренциальным выключате-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в которых расстояние
между контактами всех
полюсов составляет не
менее 3 мм.
Монтаж
1. Подвести, согласно обязывающим правилам, к месту крепления
водонагревателя трехфазную электрическую сеть.
2. Подводя проводку воды следует помнить, что с правой сторо-
ны подводится холодная вода (G1/2"), а с левой забирается
нагретая вода (G1/2"). Место подключения водонагревателя
к сети водопроврода представлено на рис.2.
3. Снять крышку водонагревателя (рис.3): открутить винт кре-
пления [15], снять крышку и снять крышку с выступов нижнего
крепежа [16].
4. Закрепить водонагреватель крепежными винтами, предвари-
тельно введя через отверстие [5] (рис.8) кабель питания.
5. Подключить водонагреватель к электрической сети согласно
рис.1. Электрический провод следует подключить непосред-
ственно к термическому выключателю [3].
6. Удалить заглушки из патрубков подключения холодной и горя-
чей воды.
7. Подсоединить водонагреватель к водной проводке креплени-
ями [17] и [18] (рис.4).
8. Включить подачу холодной воды и проверить плотность со-
единений.
9. Проверить состояние термического выключателя WТ3
(рис.5).
10. Прикрепить крышку водонагревателя: проверить правильность
присоединения гнезда переключателя [21] к штырю регулировки
[22] (рис.4), надеть крышку [8] на выступы нижнего крепежа [16]
L1 L2 L3
