Инструкция по эксплуатации KORG NC-300
Страница 40

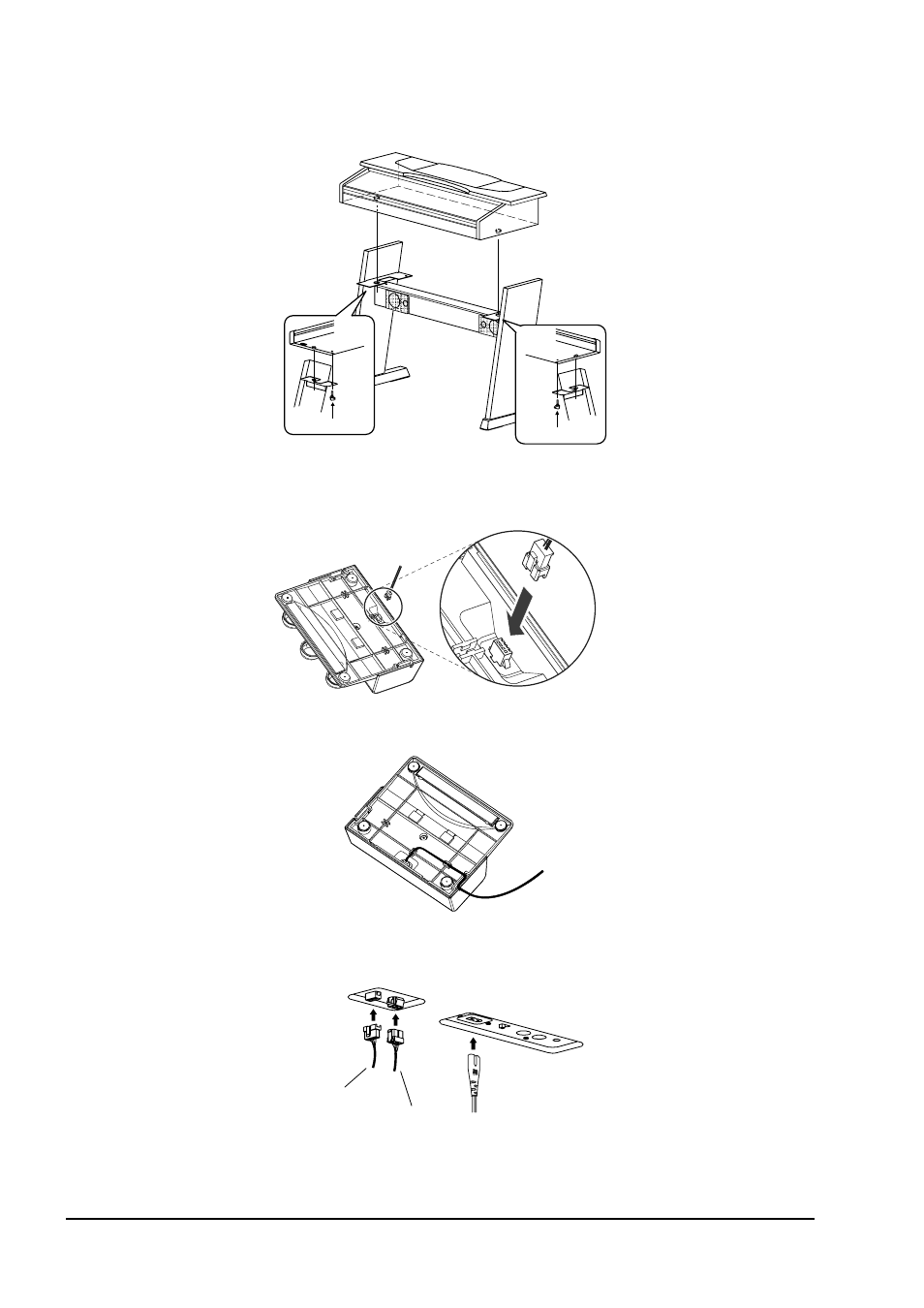

3. Установите инструмент на собранную стойку и закрепите его.
Установите инструмент таким образом, чтобы пластиковые ножки на его корпусе попали в отверстия на
металлических фланцах боковин. Затем зафиксируйте корпус инструмента с нижней стороны двумя
зажимами (1).
Устанавливайте инструмент на место медленно и аккуратно, не уроните его. При опускании инструмента
берегите руки от попадания в зазор между корпусом инструмента и стойкой.
4. Подключите педальный кабель (6) к разъему на нижней стороне блока педалей.
5. Проложите кабель в желоб на нижней стороне блока педалей, как показано на рисунке. Проследите за
правильной ориентацией кабеля. Вдвиньте кабель в желоб для его фиксации.
6. Подключите кабели педалей и динамиков к соответствующим разъемам на нижней стороне инструмента.
Подключите силовой шнур к разъему AC IN инструмента.
При коммутации следите за правильной ориентацией разъемов.
40
Korg NC-500/NC-300. Руководство пользователя
Зажим
Зажим
Кабель педалей
Кабель динамиков
Силовой кабель
