RQ
TX
01
38
Проста
я н
а
ла
дка
8
3
Аудио- и видеоподключения
Другие видеоподключения, обеспечивающие улучшенное качество видеовоспроизведения
Разъем на ТВ
Необходимый кабель
(в комплект поставки не входит)
Разъем на
основном блоке
Особенности
≥ Несовместимые с HDMI кабели
использовать нельзя.
≥ Рекомендуется использовать
кабели HDMI производства
компании Panasonic. Номера
рекомендованных кабелей:
RP-CDHG15 (1,5 м),
RP-CDHG30 (3,0 м),
RP-CDHG50 (5,0 м), и т.д.
[\\\\\\\\\\\HDMI\\\\\\\\\\\]
Данное подключение обеспечивает самое высокое
качество изображения.
≥ Установите “Video Mode” в положение “On”
(
➜ стр. 27, Меню “HDMI”).
≥ Установите “Video Output Mode” (
➜ стр. 23,
Picture Menu).
VIERA Link “HDAVI Control”
Если ваш телевизор Panasonic является
совместимым с VIERA Link, вы сможете управлять
своим телевизором, синхронизируясь с
операциями домашнего кинотеатра, или наоборот
(
➜ стр. 28, Как пользоваться VIERA Link “HDAVI
Control
TM
”).
≥ При использовании функции VIERA Link “HDAVI
Control” вам понадобится дополнительное
аудиоподключение (
➜ стр. 9).
Все телевизоры Panasonic с
входными разъемами 625
(576)/50i·50p, 525 (480)/60i·60p
совместимы с построчным
выводом данных.
Проконсультируйтесь с
изготовителем, если вы
пользуетесь
телевизором другой
марки.
[COMPONENT\VIDEO]
≥ Выполняйте
подключение к
клеммам того же
самого цвета.
Благодаря этому подключению вы сможете
получить более чистые изображения, чем при
подключении к разъему VIDEO OUT.
Для воспроизведения построчного видео
≥ Подключитесь к телевизору, совместимому с
построчным выводом данных.
1 Установите “Video Mode” в положение “Off”
(
➜ стр. 27, Меню “HDMI”).
2 Установите “Video Output Mode” на “480p” или
“576p”, и следуйте инструкциям на экранном
меню (
➜ стр. 23, Picture Menu).
шаг
2
Кабельные подключения
COMPONENT
P
B
Y
L
AUX
VIDEO OUT
R
R
P
AV OUT
OPTICAL
IN
3
OPTICAL
OUT
VIDEO OUT
Основной блок
OPEN CLOSE
MUSIC PORT
SELECTOR
TUNING
SA-PTX3
L
R
L
R
VIDEO IN
VIDEO OUT
COMPONENT
P
B
Y
L
AUX
VIDEO OUT
R
R
P
VIDEO OUT
AUDIO OUT
AUDIO IN
RF IN
RF OUT
RF IN
Декодер каналов
кабельного телевидения
или видеомагнитофон
(в комплект поставки не
входит)
Основной блок
Аудиокабель
(в комплект
поставки не
входит)
Телевизор
(в комплект поставки не входит)
К кабельному телевидению
или телевизионной антенне
Литцендрат
(в комплект поставки не входит)
Видеокабель
(входит в комплект поставки)

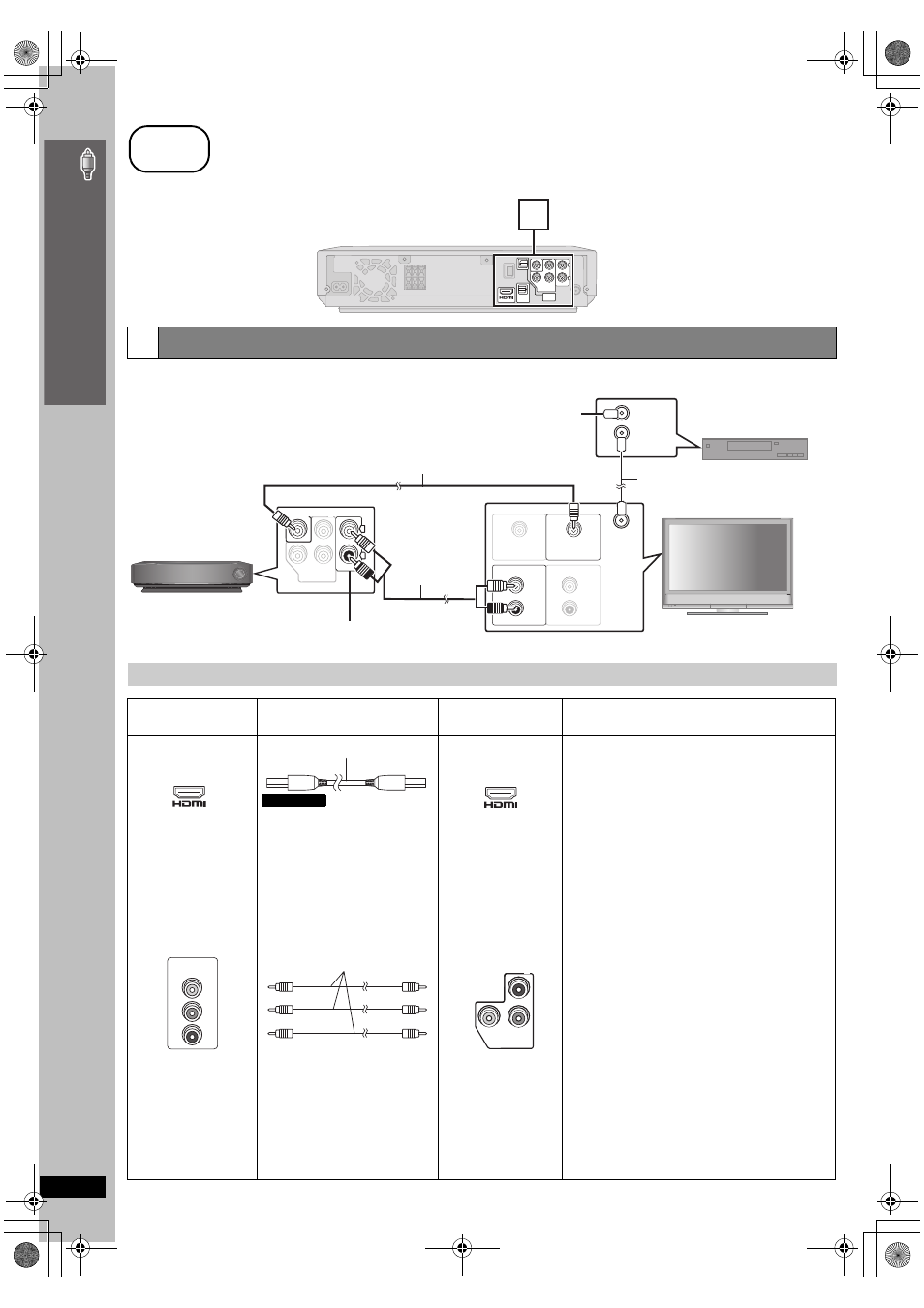

Пример основного подключения
За более подробной информацией обратитесь к
разделу “Другие аудиоподключения” (
➜ стр. 9).
AV IN
Кабель HDMI
AV OUT
COMPONENT
VIDEO IN
P
R
P
B
Y
Видеокабели
COMPONENT
P
B
Y
VIDEO OUT
R
P
Кабельны
е по
дкл
ю
чен
и
я
Примечание
