6 Металлоискатели Garrett
СБОРКА

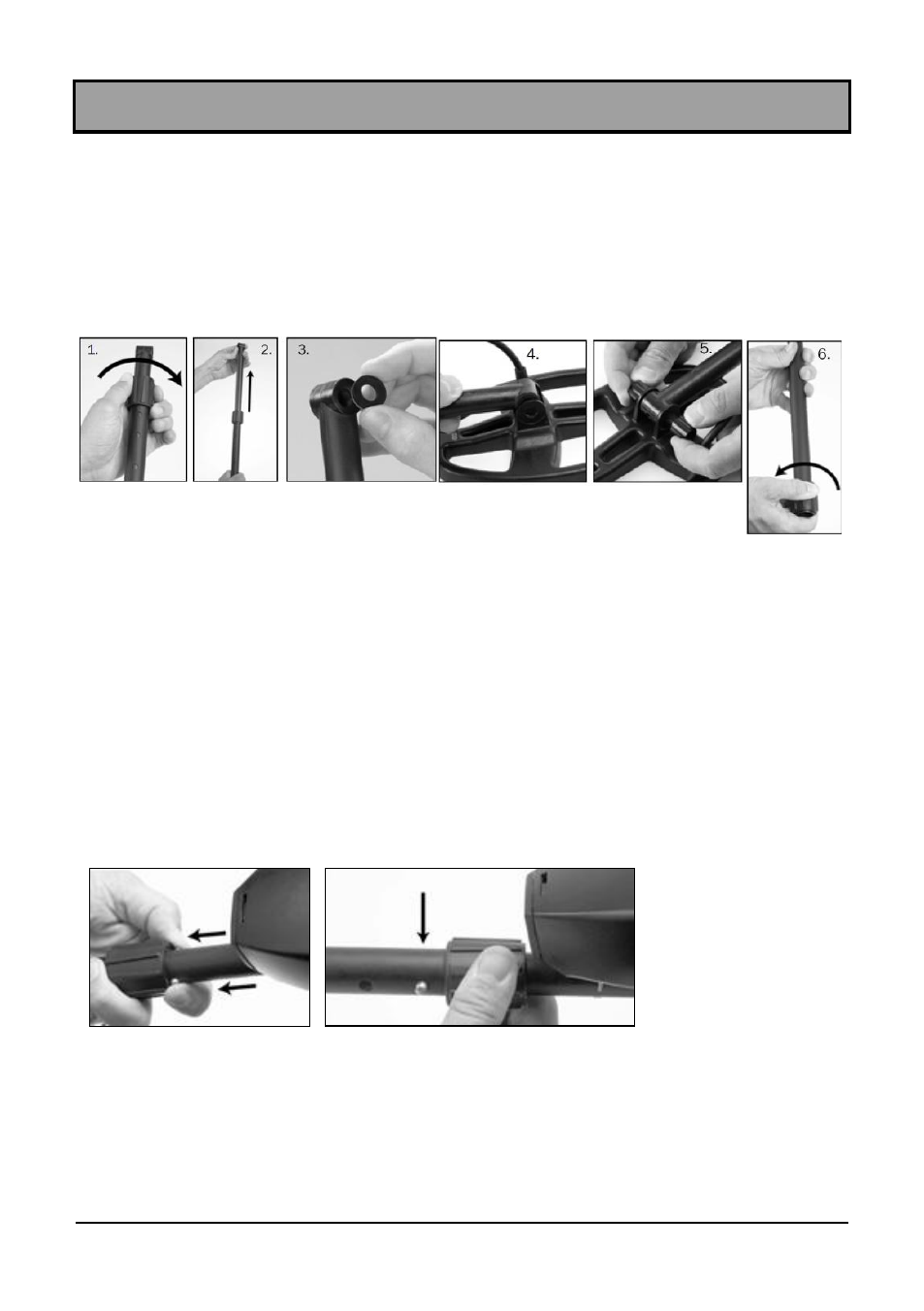

1. Держа перед собой верхнюю и нижнюю штанги (как показано на рисунке), ослабьте
воротниковый зажим, повернув его по часовой стрелке.
2. Выдвиньте верхнюю штангу, чтобы освободить пружинные зажимы в отверстиях
верхней штанги.
3. Совместите отверстия монтажных шайб с небольшими выступами на нижней штанге
и, с усилием нажав, поставьте их на место.
4. Наденьте на штангу катушку.
5. Пропустите резьбовой болт через отверстия в нижней штанге и катушке. Закрепите
узел крепления катушки, руками затянув барашковую гайку.
6. Держа собранные штанги как показано на рисунке, ослабьте зажим на конце верхней
штанги, повернув его против часовой стрелки.
Замечание: Если при этом воротниковый зажим полностью снимется со штанги, про-
сто наденьте его обратно и слегка подтяните.
7. Отожмите пружинный зажим на S-образной штанге (на которой смонтирован корпус
блока управления) и через воротниковый зажим вставьте S-образную штангу в верх-
нюю штангу.
8. Пружинный зажим должен попасть в ПЕРВОЕ отверстие на штанге, чтобы не закры-
вать доступ в отсек элементов питания. Вручную затяните воротниковый зажим. Не
затягивайте его чрезмерно!
7.
8. Первое отверстие
9. Отожмите пружинный зажим нижней штанги и подстройте комфортную для себя
длину. Затяните вручную воротниковый зажим нижней штанги. Не затягивайте его
чрезмерно!
10. Плотно оберните кабель вокруг штанги, причѐм первый виток кабеля должен быть
над штангой.
