Монтаж
Соединение с системой солнечных
батарей
Котел серийно комплектуется датчиком
температуры, который последовательно
подключается к системе солнечных батарей
(для приготовления горячей воды для
бытовых нужд).
Для того, чтобы обеспечить правильную
работу комбинированной системы
отопления, температура на входе в
котел должна ограничиваться с
помощью смесительного устройства.

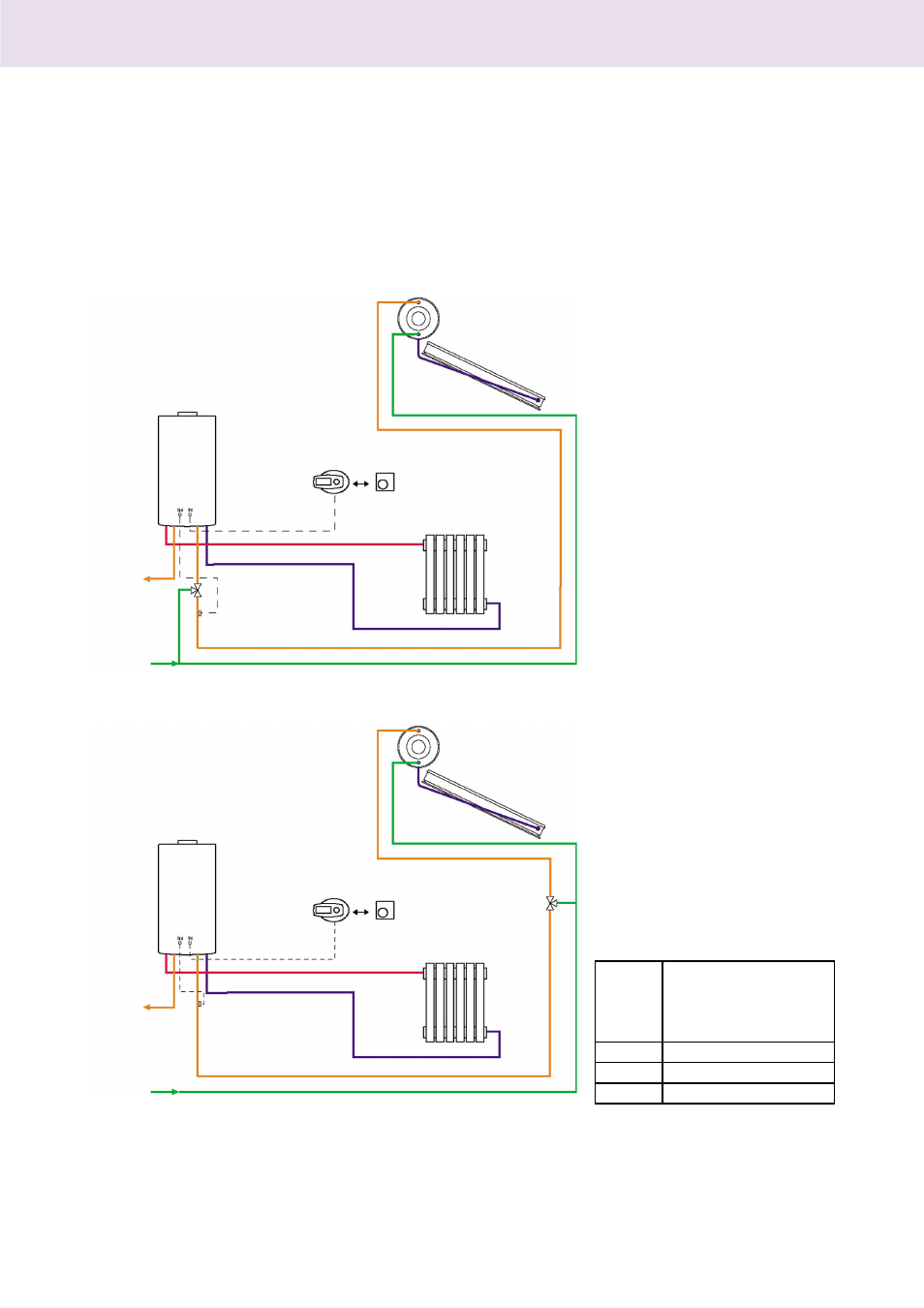

Пример 1 Использование смеситель-
ного термостатического кла-
пана Chaffoteaux и датчика
температуры системы сол-
нечных батарей позволяет не
только обеспечить защиту
котла, но и достичь макси-
мальной простоты и комфор-
та при его эксплуатации. В
данной конфигурации датчик
установлен перед
смесительным клапаном.
Пример 2
За дополнительными сведениями см. Руководство по
эксплуатации дополнительного оборудования
Chaffoteaux.
Если вместе с системой сол-
нечных батарей использует-
ся смесительный термоста-
тический клапан других
производителей, необходимо
проверить, что установлен-
ная максимальная темпера-
тура на входе соответствует
жесткости воды (см. табли-
цу). В данной конфигурации
датчик установлен после
смесительного клапана.
Жест-
кость
воды
[°F]
Макс. температура
воды на входе от
системы солнечных
батарей ( ° С)
> 40 50
33 55
<25 60
хронотермостат
комнатный термостат
вход хол. воды
Темп. датчик сист.
солнечных батарей
выход ГВС
Смесительный термостатичес-
кий клапан Chaffoteaux
хронотермоста комнатный
термостат
выход ГВС
вход хол. воды
Темп. датчик сист.
солнечных батарей
Смесительный
термостати-
ческий клапан
