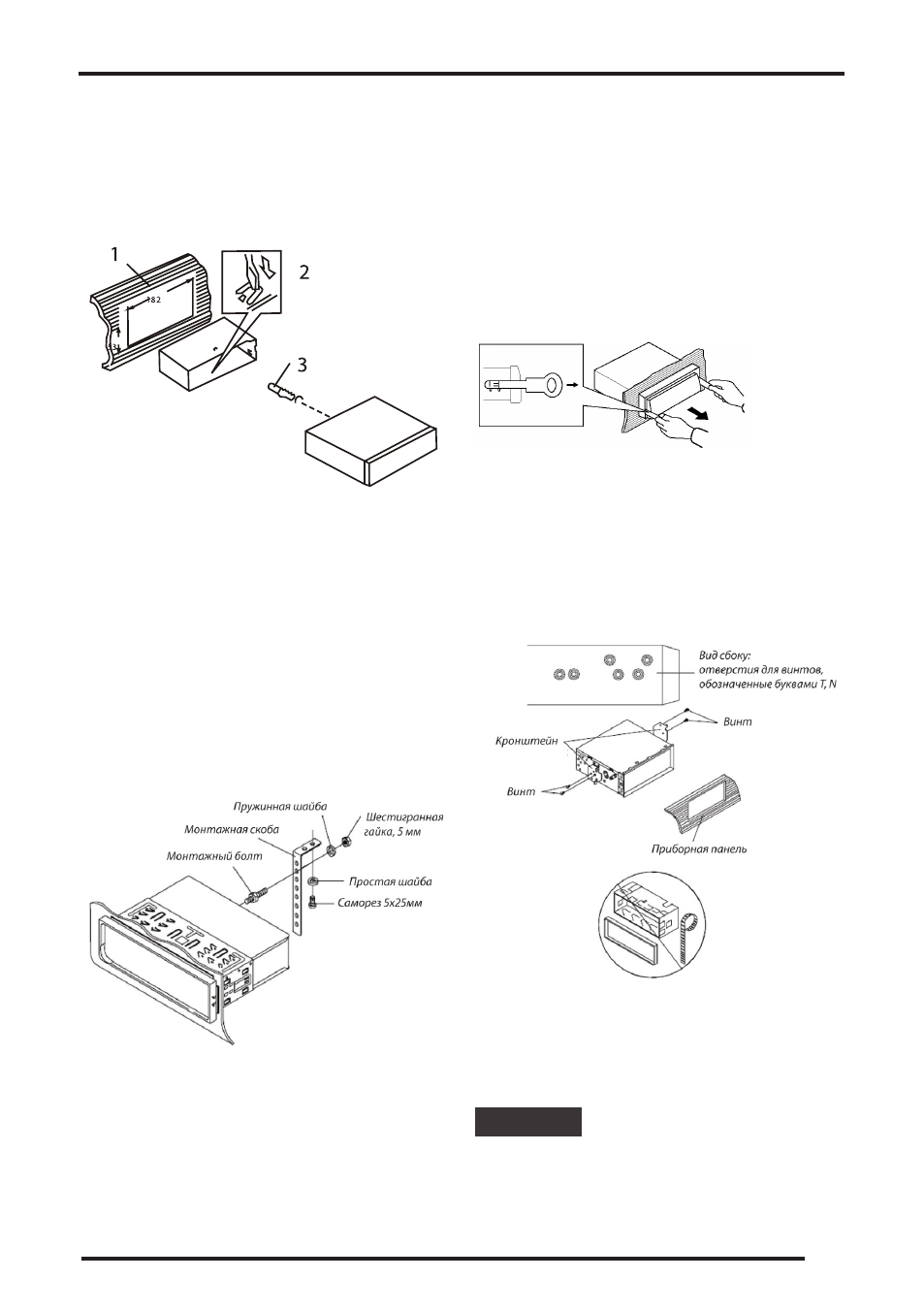

4. Вставьте монтажную раму (без корпуса прои-
грывателя) в отсек приборной панели и отогни-
те «язычки» при помощи отвертки. Не все
«язычки» подходят под конструкцию прибор-
ной панели конкретного автомобиля, выберите
наиболее подходящие.
1. Приборная панель
2. Монтажная рама
3. Винт
5. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, разъем антенны. Убедитесь,
что провода нигде не пережаты.
6. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
7. При необходимости обеспечить дополнитель-
ное крепление – закрепите заднюю часть прои-
грывателя скобой к приборной панели при по-
мощи винта. (Не обязательно)
8. Подсоедините провод к «-» клемме автомо-
бильного аккумулятора.
9. Установите обрамление. Затем установите
съемную переднюю панель (см. подраздел
«Съемная передняя панель»).
ПОРЯДОК ИЗВЛЕЧЕНИЯ АППАРАТА
1. Убедитесь, что зажигание выключено. Отсоеди-
ните провод от «-» клеммы аккумулятора авто-
мобиля.
2. Аккуратно снимите переднюю панель и обрам-
ление передней панели, потянув его на себя.
3. Вставьте до упора ключи, входящие в комплект
поставки аппарата, в пазы на боковых поверх-
ностях передней панели. Извлеките проигры-
ватель из рамки, потянув его на себя.
ТЫЛОВОЙ МОНТАЖ
Данный метод установки аппарата предполагает
установку с помощью отверстий на боковых по-
верхностях прибора и крепление его на кронштейн
автомобиля. При этом обрамление, монтажная
рама и металлическая скоба не используются.
Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия приемника, отмеченные соот-
ветствующими буквами названия марки автомо-
биля, совпадут, и закрепите проигрыватель с каж-
дой стороны при помощи 2-х винтов 5x5 мм.
ПРИМЕЧАНИЕ:
Винты и кронштейны в комплект поставки не вхо-
дят.
Перед началом окончательной «механической»
установки устройства выполните и проверьте пра-
вильность всех электрических подсоединений.
