ОБЗОР ШВЕЙНОЙ МАШИНЫ

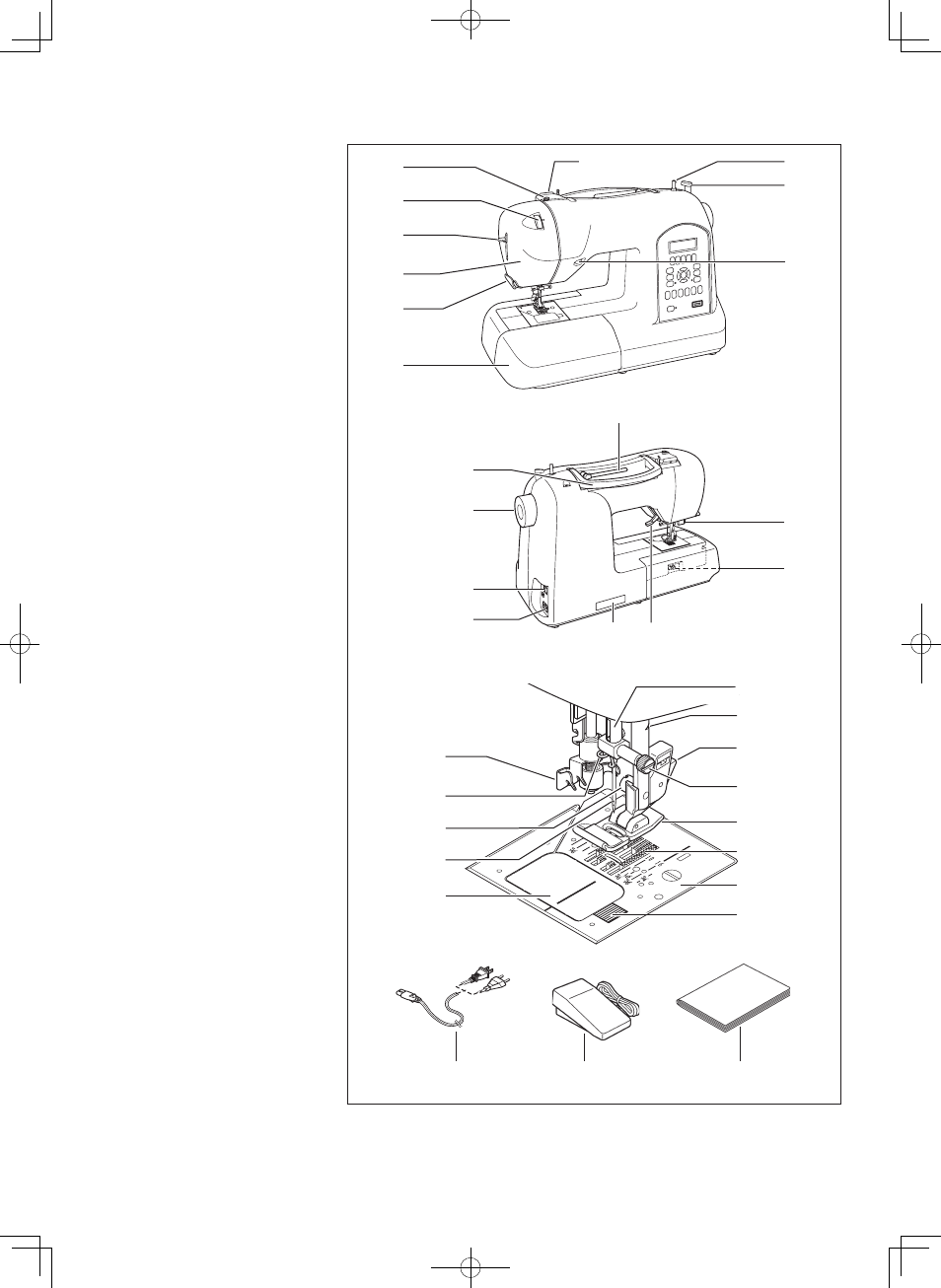

Основные детали машины
20
21
22
23
24
26
27
28
29
31
32
30
33 34 35
25
12
14
13
11
16 17
15
19
18
3
2
1
4
5
6
7
8
9
10
1. Узел регулировки натяжения нити
2. Регулятор натяжения нити при
намотке нижней нити
3. Регулятор натяжения верхней нити
4. Рычаг автоматической заправки
нити
5. Боковая панель
6. Нитеобрезатель
7. Съемная рабочая поверхность
(отсек для принадлежностей)
8. Рычаг для намотки шпульки
9. Стопор намотки шпульки
10. Кнопка шитья в обратном
направлении
11. Горизонтальный стержень для
верхней нити
12. Ручка
13. Маховое колесо
14. Сетевой выключатель питания/
освещения
15. Гнездо для штепселя шнура
питания
16. Идентификационная табличка
17. Рычаг подъема прижимной лапки
18. Рычаг опускания/поднимания
зубцов транспортера
19. Рычаг включения механизма
одношаговой петли
20. Двойной нитеводитель
21. Нитенаправитель
22. Винт крепления стойки лапки
23. Игла
24. Крышка челночного отсека
25. Игловодитель
26. Нитеобрезатель
27. Кнопка расцепления лапки
28. Винт крепления иглы в
иглодержателе
29. Прижимная лапка
30. Реечный транспортер
31. Игольная пластина
32. Фиксатор крышки челночного
отсека
33. Сетевой шнур
34. Педаль управления
35. Руководство по эксплуатации
