Инструкция по эксплуатации PROTHERM B300S
Страница 12
10
• На трубопровод холодной воды между
входом накопительного бака и предохра-
нительным клапаном установите Т-муфту
для опорожнения накопительного бака.
• проведите монтаж трубопровода горячего
водоснабжения (3) и, при необходимости,
циркуляционного трубопровода (4).
Предупреждение! Располагаемая поте-
ря тепла может происходить из-за наличия
циркуляционного трубопровода. Поэтому
монтаж трубопровода целесообразен толь-
ко при широко разветвленной сети тепло-
снабжения. Если наличие циркуляционно-
го трубопровода необходимо, циркуляцион-
ный насос рекомендуется оснастить реле
временного включения.
Опасность получения ожегов! Помните,
что циркуляционный трубопровод не может
иметь термостатический смеситель горя-
чей воды по причине отсутствия необходи-
мой защиты от ожегов паром. В данном слу-
чае, термостатический смеситель горячей
воды устанавливается вне циркуляционно-
го контура.
• Не используемое подсоединение заблоки-
руйте крышкой из нержавеющей стали,
или обеспечьте электрическое переклю-
чение.
Предупреждение! Все соединения выпол-
ните посредством переходников.
Установка датчика
Если датчик накопительного бака не входит
в комплект поставки Вашего отопительного
прибора, закажите указанный датчик, вы-
брав его из предлагаемого ассортимента
Protherm.
• Датчик накопительного бака (1) или дат-
чик температуры (2) опустите до упора в
погружной патрон.
Eсли Ваш отопительный прибор не содер-
жит индикатор температуры в накопитель-
ном баке, закажите термометр горячей
воды, выбрав его из предлагаемого ассор-
тимента Protherm.

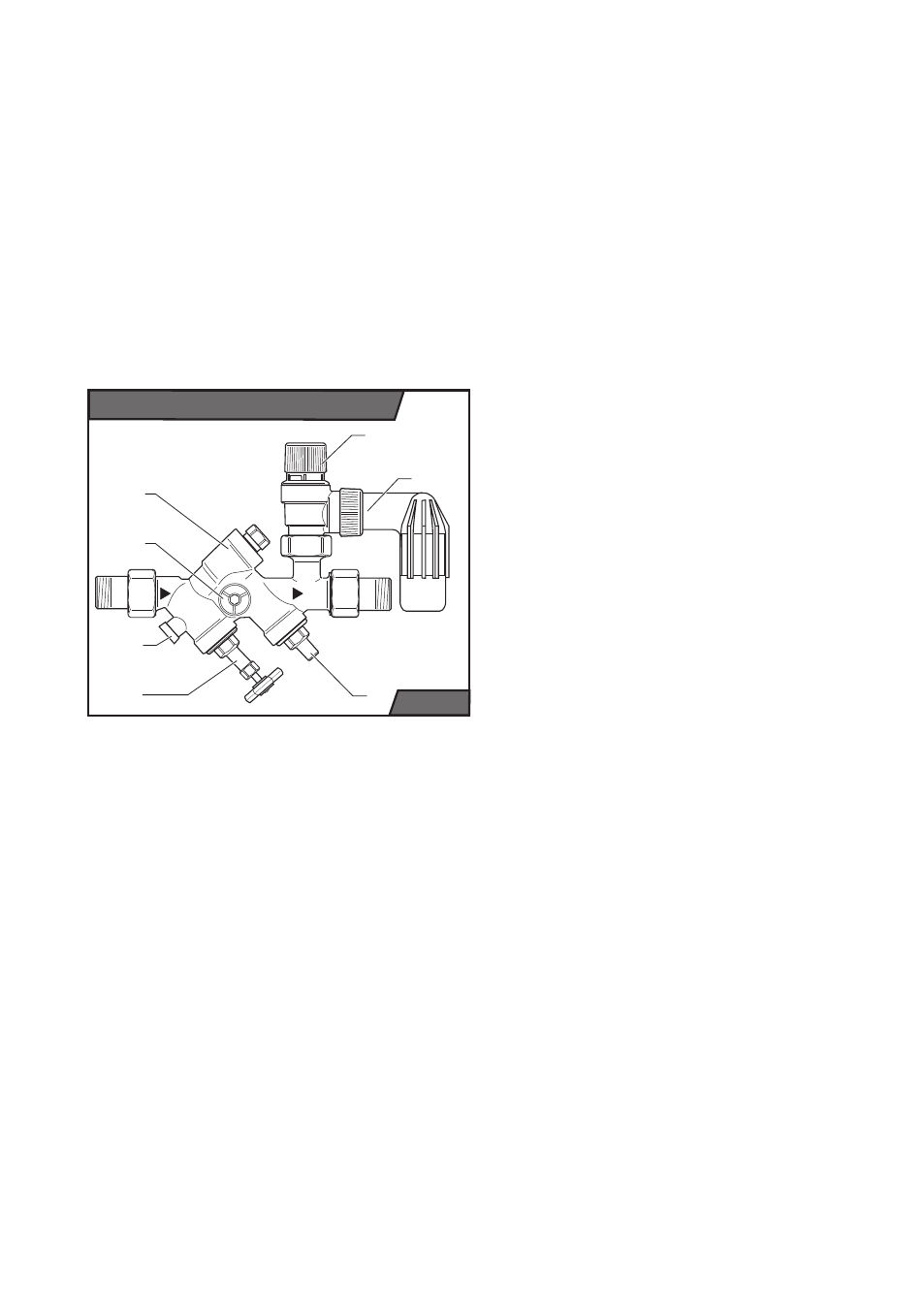

Обозначения:
1 Воздуховыпускающий клапан
2 Сливной трубопровод
3 Запорный клапан
4 Запорный клапан ручной
5 Испытательная заглушка
6 Ввод для манометра
7 Ограничитель обратного потока
Предохранительные клапаны
Рис. 7
1
2
3
4
6
7
5
Подключение накопительного бака
Порядок действий при установке накопи-
тельного бака (см. рис. 1):
• Подсоедините к накопительному баку
входные (5) и выходные (7) трубопроводы
отопления.
• Проведите монтаж водопровода (8) и не-
обходимой предохранительной арматуры:
Если предполагаемое давление воды в ме-
сте установки ниже 10 бар, достаточно уста-
новить предохранительный клапан DN 25.
