50
Инициализац
ия
время, потраченное на запуск программы
Загрузка CPU степень загрузки процессора данным приложением
Коррекций
часов
счетчик коррекций системных часов по времени GPS
Уход часов текущее отклонение системных часов от времени по GPS

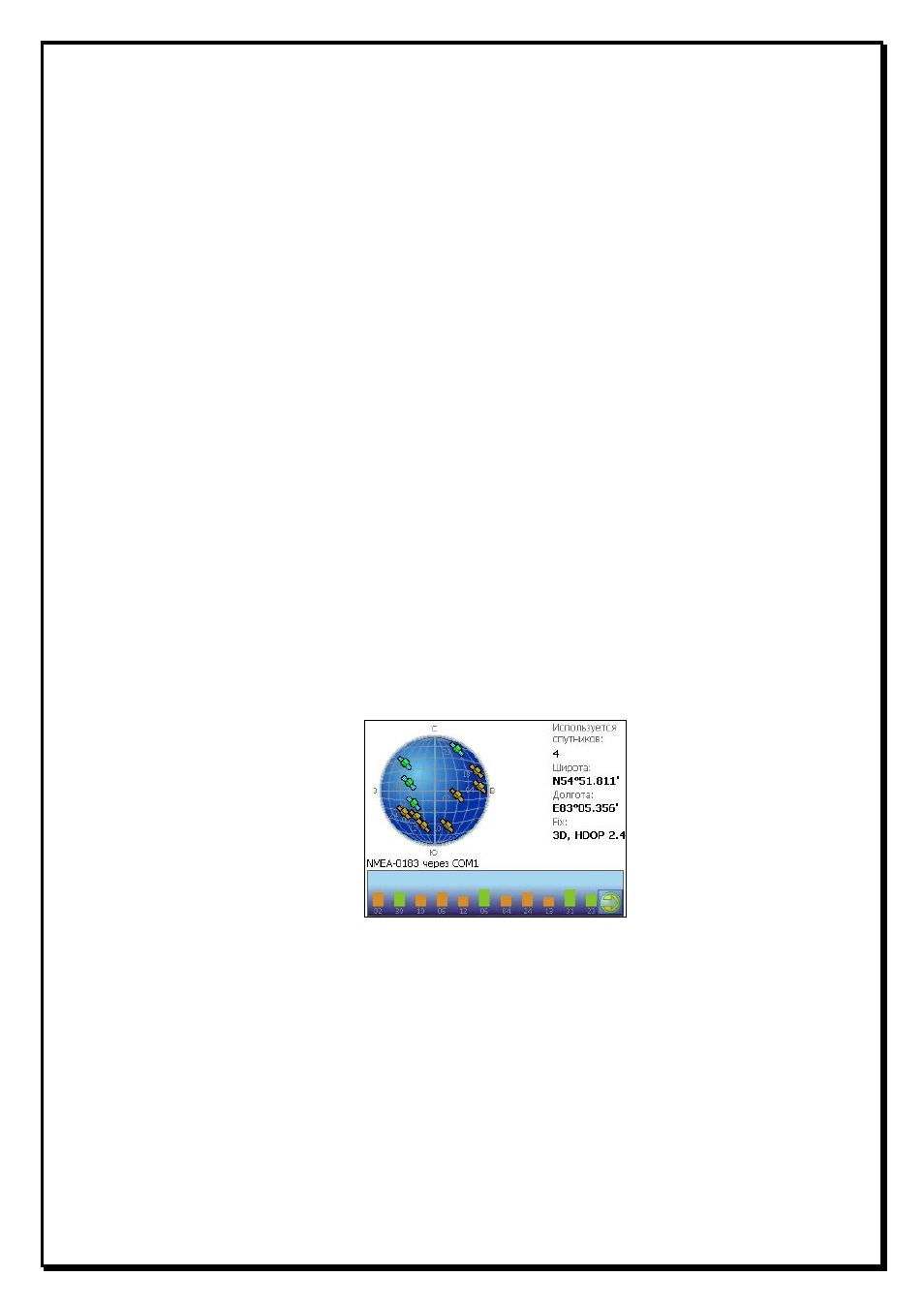

Страница «Спутники»
Страница "Спутники" предназначена для просмотра состояния приёма
сигналов GPS-спутников, а так же текущего расположения спутников на
небосводе.
В верхней левой части экрана расположено схематическое изображение
сферы небосвода, с указанием сторон света. Центр сферы соответствует точке,
расположенной над текущим положением приёмника, ее край обозначает линию
горизонта. Когда приёмник сигналов подключен, попадающие в видимую сферу
спутники отображаются на поверхности сферы условными знаками, с указанием
номера.
В нижней части меню расположено поле для отображения информации о
спутниках в виде графического отчета. При этом уровни сигналов спутников
показаны в виде столбцов, под каждым из которых расположен номер спутника.
Высота уровня столбца пропорциональна качеству принимаемого сигнала – чем
выше уровень, тем лучше качество. Кроме того, меню отображает следующую
информацию:
• Количество задействованных спутников;
• Текущая широта и долгота;
• Режим определения координат.
Рис. 13
