9
Описание котла

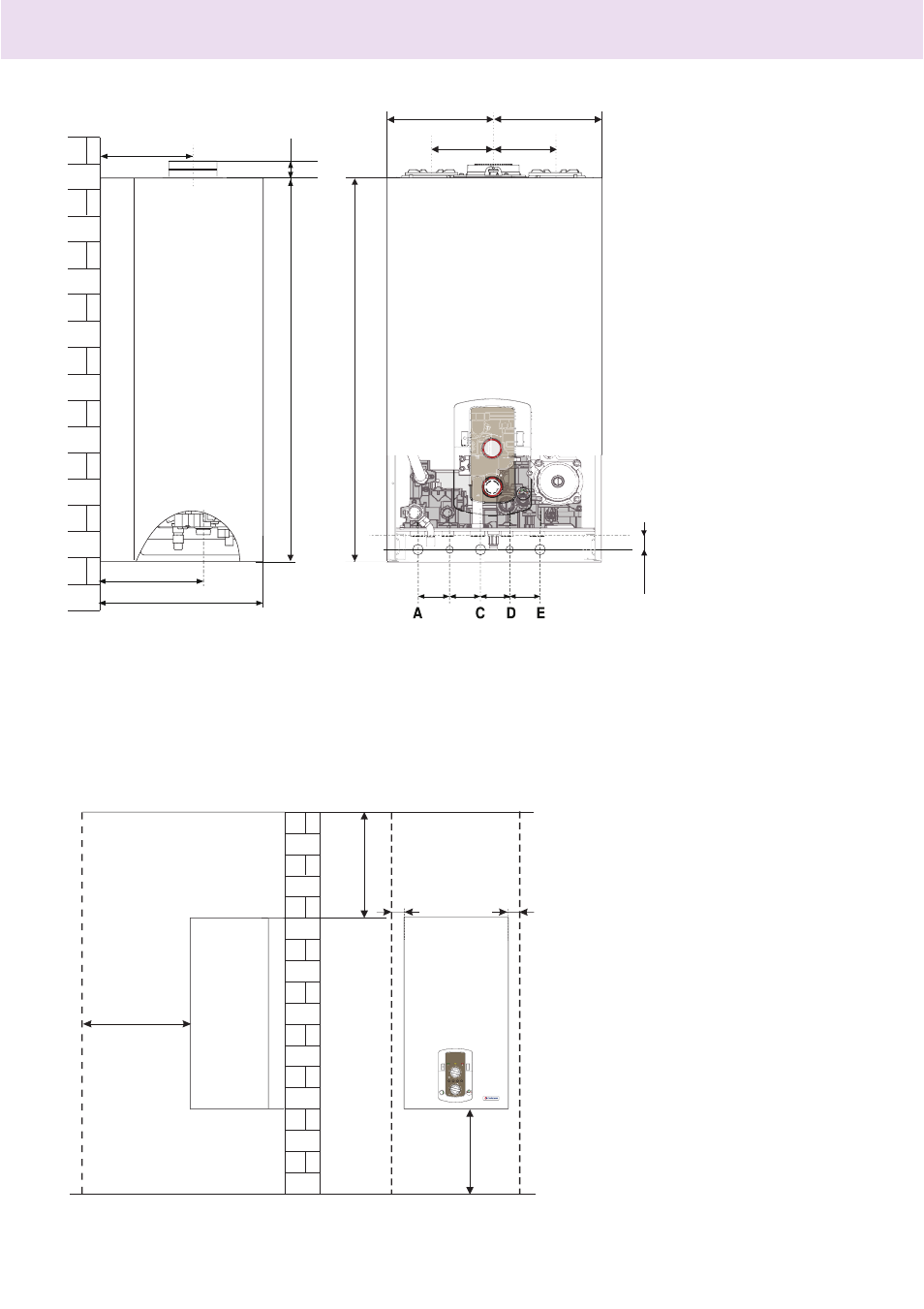

Габаритные размеры
Минимальные расстояния
Для легкого доступа к котлу при
техническом обслуживании следует
обеспечить соответствующие
минимально допустимые
расстояния (свободное
пространство) от корпуса котла
до близлежащих предметов и
поверхностей.
Устанавливать котел следует в
соответствии с действующими
нормами и правилами, а также
в соответствии с требованиями
производителя.
При установке обязательно
используйте уровень, котел должен
находиться в строго горизонтальном
положении.
450
05
3
00
3
50
50
6
5
4
3
2
1
6
5
4
3
2
1
C
R
MENU / OK
ESC
bar
1
3
2
A. Патрубок подающей линии контура отопления.
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
I. Возврат бойлера
745
220
120
120
220
28
54
I
54
54 54
232
388
246
25
745
R
MENU
TALIA
