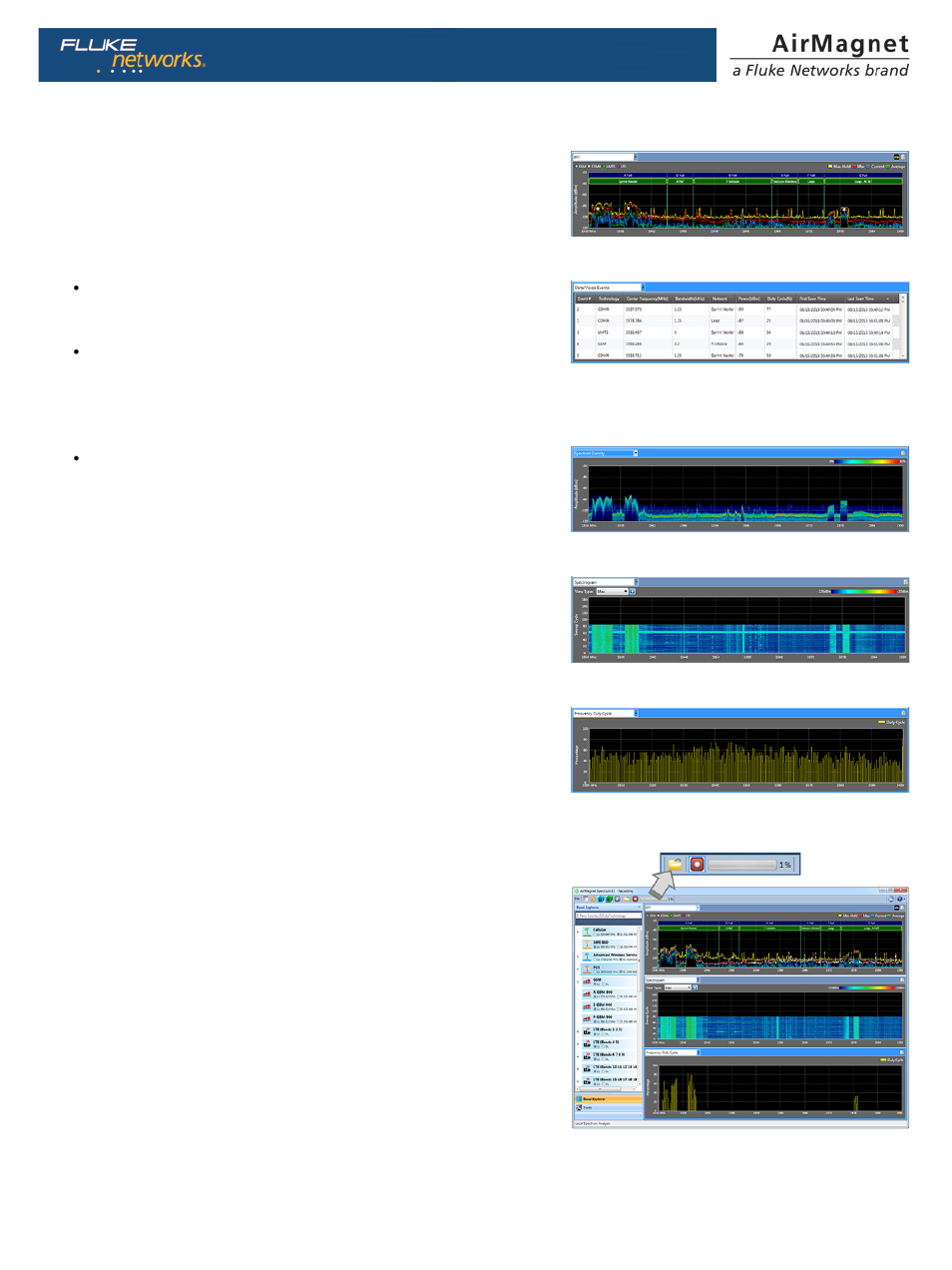

Рис. 1: Визуализация радиочастотной энергии по всему
спектру
Рисунок 2: Окно визуализации голосовых событий и
событий, связанных с данными обеспечивает визуальное
представление голосовых событий и событий, связанных с
данными в реальном времени, происходящих в определенном
диапазоне частот.
Рисунок 3: Долговременный просмотр сети, используя
график спектральной плотности
Рисунок 4: Прокрутка истории радиочастотной среды с
помощью спектрограммы
Рисунок 5: Рабочий цикл частот показывает, как долго
присутствует сигнал помехи в определенном диапазоне
частот.
Рисунок 6: Захват, сохранение и обмен файлами
трассировки спектра для передачи следующему уровню и
сохранения данных анализа.
Графики многокомпонентного спектра
БПФ
Графики БПФ AirMagnet Spectrum ES’ обеспечивают оперативное
представление о распределении энергии радиоизлучения в среде для
следующих уровней сигнала: текущий, минимальный, максимальный,
максимальный стабилизированный и средний.
Следующее поколение улучшения визуализации включают в себя:
Визуализацию голосовых событий и событий, связанных с
данными: Визуализацию появлений событий GSM, CDMA, W-
CDMA и LTE, когда они происходят в сети.
Отображение блоков операторов: Визуализация
телекоммуникационных операторов, которые работают в этом
диапазоне частот. Такое быстрое наложение решает проблемы
обычного анализатора спектра, быстро и точно распознавая
частоты, используемые операторами в конкретном месте.
Блоки диапазонов: Визуализация описания блоков диапазонов
для определенного диапазона частот. Такое быстрое наложение
решает ограничения обычного анализатора спектра, быстро и
точно распознавая частоты, используемые в конкретном месте.
Плотность спектра
График спектральной плотности обеспечивает долговременную
видимость сети, показывая текущую информацию по сигналам,
которые наиболее часто встречаются в текущей сессии захвата. Это
полезно для идентификации редких передатчиков.
Спектрограмма
График спектрограммы обеспечивает просмотр всей полосы частот в
срезе времени и позволяет видеть выбросы радиочастотной энергии,
которые могут создавать проблемы в сети.
Рабочий цикл частот
График рабочего цикла показывает, как часто присутствует сигнал
помехи в определенном диапазоне частот. Высокий показатель
нагрузки означает, что сигнал, вызывающий помехи, постоянно
передается и точно будет создавать проблемы в определенном
диапазоне частот.
Захват, сохранение и обмен файлами трассировки спектра
Пользователи AirMagnet Spectrum ES могут сохранить результаты
сканирования радиочастотного спектра, зафиксировать их в памяти, а
после воспроизвести для анализа. Это очень полезно в качестве
данных для экспертного анализа во время поиска и устранения
неисправностей. Эти сохраненные следы также могут быть доступны
всей организации для передачи проблемы следующему уровню и
совместного устранения.
