FIBER OneShot
™
Для предотвращения возможного поражения зрения:
Во избежание повреждения разъемов для волоконно-
оптических кабелей, предотвращения потери данных
и достижения максимально точных результатов
тестирования:
1
Нажмите
M
.
2
Чтобы выбрать настройку для изменения, нажмите
V
, потом
нажмите
M
.
3
Для изменения настройки используйте
U
V
. Ниже см.
информацию о настройках.
4
Нажмите
M
или
T
, чтобы сохранить настройки.
•
APC/UPC:
угловой соединитель/соединитель ultra. Если
большинство тестируемых кабелей снабжено соединителями
UPC, установите значение UPC.
•
BACKLIGHT
(ПОДСВЕТКА): таймер для подсветки
отображения.
•
I.O.R.
: индекс преломления.
•
ft/m:
единица измерения длины.
•
dB LIMIT
(ПРЕДЕЛ В ДБ): устанавливает минимальное
расстояние отражения, отображаемое измерителем как обрыв
или конец оптоволокна, в случае если отражение происходит
до конца оптоволокна.
1
Выключите измеритель.
4
Коснитесь новой, сухой палочкой растворителя на салфетке.
5
Проверните палочку вплотную к линзе 3-5 раз, затем сделайте
то же самое сухой палочкой.
October 2009 (Russian)
©2009 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.
Измеритель длины
Краткое руководство
пользователя
Меры предосторожности
W
Предупреждение. Лазерное излучение – класс 1
*
•
Не смотрите прямо в оптические соединители.
Некоторые оптические устройства являются
источниками невидимого излучения, которое может
причинить непоправимый вред вашим глазам.
•
Не включайте измеритель, пока волоконно-оптический
кабель не подключен к порту.
•
При осмотре выходных оптических соединителей не
используйте увеличительных приборов без
соответствующих фильтров.
•
Использование средств управления и настройки или
процедур, не предусмотренных этим руководством,
может привести к возникновению опасного излучения.
W
Внимание
•
Не подсоединяйте разъемы APC к измерителю.
Разъем APC может повредить торец оптоволокна в
разъеме измерителя.
•
Используйте только соответствующие
спецификациям GR-326-CORE коммутационные
кабели. Другие коммутационные кабели могут
послужить причиной неточных измерений.
•
Используйте надлежащие процедуры для очистки
всех разъемов оптоволокна перед каждым тестом.
Если вы не будете делать этого или будете делать это
другим способом, вы получите неточный результат
теста и можете серьезно повредить разъемы.
•
Надевайте защитные колпачки на все разъемы, когда
вы их не используете.
•
Не подсоединяйте измеритель к работающей сети. Это
может привести к возникновению проблем в сети.
•
Если индикатор ACTIVE LINE (АКТИВНАЯ ЛИНИЯ)
мигает, немедленно отсоедините измеритель от
волоконно-оптического кабеля. Уровень оптической
мощности более +7 дБм может повредить детектор в
измерителе.

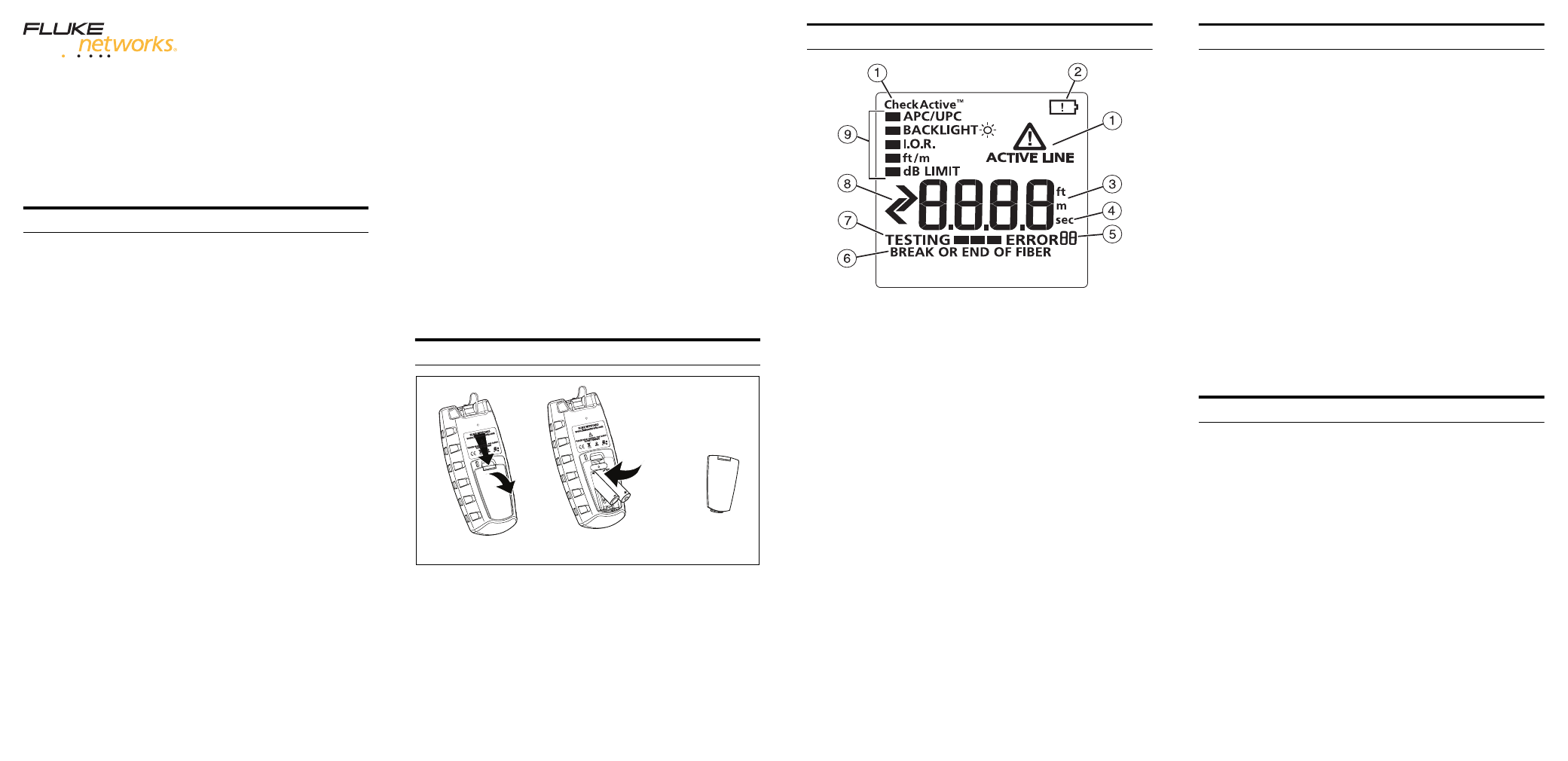

Установка и время работы от батареек
fjy03.eps
Как установить батарейки
Измеритель может произвести примерно 1500 тестов, до того как
вам потребуется заменить батарейки.
Функции дисплея
fjy01.eps
A
CheckActive
™
(CheckActive™) отображается, когда измеритель
выполняет поиск оптического сигнала в волоконно-оптическом
кабеле. CheckActive
™
и ACTIVE LINE (АКТИВНАЯ ЛИНИЯ)
мигают, если в волоконно-оптическом кабеле обнаружен
оптический сигнал. Измеритель не будет выполнять
тестирование, если в волоконно-оптическом кабеле
присутствует оптический сигнал.
B
Когда появится значок низкого уровня заряда батареек,
замените их.
C
Цифры обозначают длину волоконно-оптического кабеля в
футах или метрах.
D
Отображается, если вы просматриваете настройки в секундах.
E
ERROR
(НОМЕР ОШИБКИ) Отображается номер ошибки при
ее наличии.
F
BREAK OR END OF FIBER
(РАЗРЫВ ИЛИ КОНЕЦ
ОПТОВОЛОКНА) Отображается, когда измеритель закончил
измерять длину кабеля.
G
TESTING
(ТЕСТИРОВАНИЕ) Отображается, когда измеритель
измеряет длину кабеля.
H
J
: Сигнализирует о том, что длина кабеля больше, чем
диапазон действия измерителя.
I
: Сигнализирует о том, что измеритель не может точно
измерить длину короткого оптоволокна.
I
Настройки измерителя.
Настройки
Чтобы изменить настройки измерителя:
Как отчистить разъем измерителя
2
Снимите адаптер разъема, чтобы получить доступ к муфте (см.
"Адаптер разъема").
3
Возьмите сухую салфетку для очистки оптоволокна и коснитесь
ее наконечником специального растворяющего карандаша или
же палочкой, смоченной в растворителе.
AA
IEC LR6
NEDA 15 A
Примечание. Fluke Networks рекомендует использовать
щелочные батарейки.
