GPU108.EPS

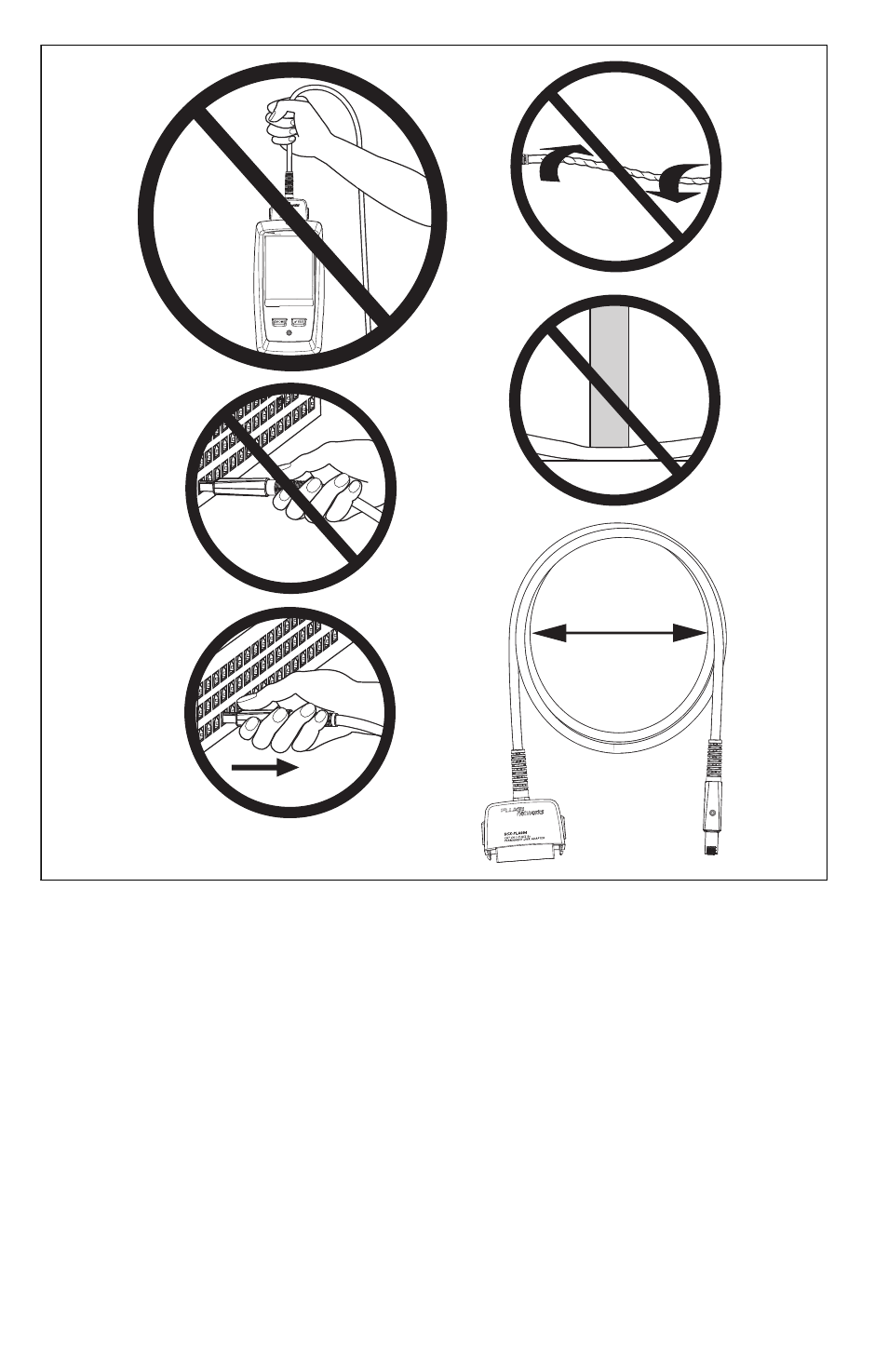

Рис. 1. Как предотвратить повреждение кабелей адаптеров постоянных соединений
Использование адаптеров
На рис. 2 и 3 показаны типовые подключения к постоянным соединениям и каналам.
Следите за тем, чтобы выбранный стандарт соответствовал тестируемому соединению.
Более подробные указания по выполнению измерений приведены в документации,
поставляемой вместе с тестером.
Примечание
Для того чтобы отключить адаптер постоянных соединений от
коммутационной панели, нажмите на корпус разъема, как это показано на
Рис. 1. Для отсоединения разъема нет необходимости нажимать на защелку.
Минимум
13 см
