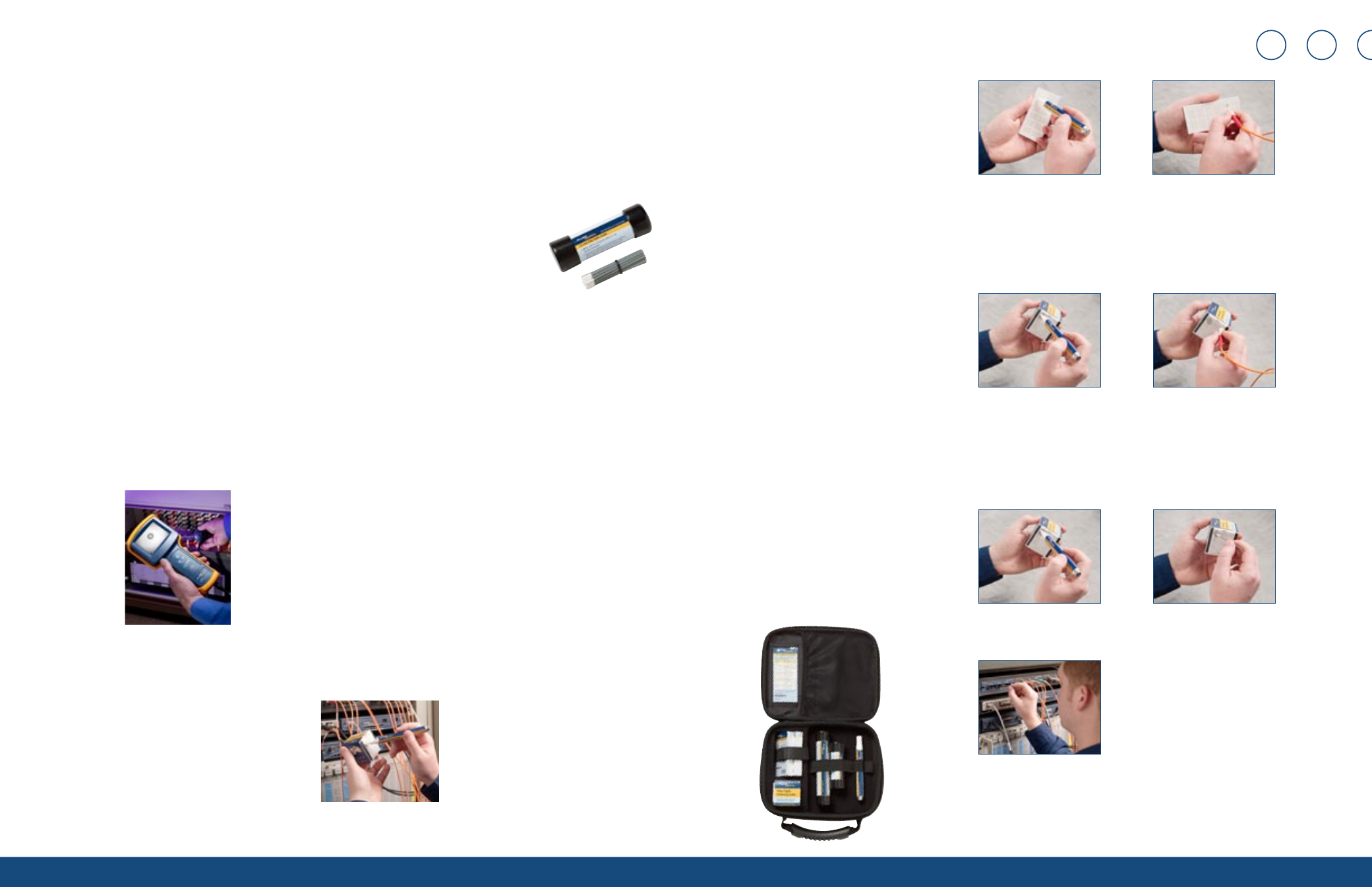

Инструкции по очистке:
После снятия одной пластмассовой
крышки нанесите небольшое
количество растворителя на
начальный угол чистящей зоны.
Удерживая соединитель в перпен-
дикулярном положении, переместите
его торцевую поверхность из места
нанесения растворителя в сухую зону.
Достав из куба чистый пла-
точек нанесите небольшое
количество растворителя
на начальный угол платочка.
Удерживая соединитель в перпен-
дикулярном положении, переместите
его торцевую поверхность из места
нанесения растворителя в сухую зону.
Достав из куба чистый платочек,
нанесите небольшое количество
растворителя на начальный угол
платочка.
Прикоснитесь тампоном к пятну
растворителя на платочке и подер-
жите его в таком положении 3 сек,
чтобы он впитал минимальное
количество растворителя. Лучше
использовать слегка смоченный
тампон, чем сильно намоченный.
Если наносить растворитель на
тампон непосредственно с помощью
растворяющего карандаша, тампон
будет содержать слишком большое
количество растворителя.
Вставьте тампон в порт и несколь-
ко раз поверните его с легким нажи-
мом. Замените слегка смоченный
тампон сухим и воспользуйтесь
этой же процедурой для удаления
остатков растворителя с торце-
вой поверхности или оплетки.
Карты для очистки оптического волокна
Куб для очистки оптического волокна
Тампоны, смоченные растворителем, для чистки оптоволокна
Набор для
очистки
оптического
кабеля
NFC-Kit-Case
Экономия драгоценного времени
при обследовании оптоволокна
Видеомикроскопы FiberInspector Pro
и FiberInspector Mini обеспечивают полный
контроль за вашей сетью и позволяют
обследовать все типы отпических разъемов
в коммутаторах, маршрутизаторах, сетевых
картах, коммутационных панелях, сетевых
розетках и коммутационных кабелях. Поль-
зователь больше не должен подключать уст-
ройство к задней стороне коммутационной
панели или разбирать оборудование для
проведения проверки, что обеспечивает
значительную экономию времени. Вместо
того, чтобы отключать по отдельности все
оптоволоконные кабели для осмотра, нужно
будет просто вставить в разъем видеозонд,
а оптоволоконный кабель останется на сво-
ем месте. Это единственный существующий
способ проверки большого количества
устройств, демонтаж которых является
неприемлемым. Кроме того, микроскопы
FiberInspector никогда не соприкасаются
оптическим кабелем, подключенным к ком-
мутационной панели или внутри оборудо-
вания, что исключает риск загрязнения или
повреждения кабеля.
Универсальный и простой в исполь-
зовании инструмент для применения
в сложных условиях эксплуатации
FiberInspector Pro — универсальное
и простое в использовании средство. Его
3,5-дюймовый экран воспроизводит изо-
бражение от виде-
озонда с двумя
вариантами уве-
личения. Неболь-
шой видеозонд
умещается на
вашей ладони
и позволяет пере-
ключиться между
250-кратным и
400-кратным уве-
личением с помощью поворотного пере-
ключателя. Видеомикроскоп Pro имеет также
защитный чехол для защиты устройства
в более жестких полевых условиях и имеет
более широкий набор сменных адаптеров
для специальных приложений, например
для разных оптических разъемов.
Захват изображений для хранения
данных и составления отчетов
Видеозонд FiberInspector Pro c двумя вариан-
тами увеличения можно подключить
к сетевому анализатору OptiFiber® OTDR или
OptiView™ Integrated Network Analyzer для
записи и хранения изображений для контро-
ля и составления отчетов. Эти сохраненные
изображения рекомендуется использовать
для контроля условий установки или исполь-
зования в будущем при появлении проблем.
Очистка загрязнений
При обнаружении загрязнения торцевой
поверхности разъема, необходимо выпол-
нить соответствующие процедуры очистки
для их удаления. Не протирайте кабели ру-
кавом! Если не следовать правильным про-
цедурам очистки кабелей, то очистка будет
не только неэффективной, но может также
привести к повреждению кабелей. Хотя
метод продувки сжатым воздухом исполь-
зуется для удаления пыли уже давно, он не
позволяет удалить более мелкие наэлектри-
зованные частицы. Кроме того, это приводит
к раздуванию более крупных частиц пыли
вокруг и загрязнению торцевых поверхнос-
тей волокна. Эффективная очистка торцевых
поверхностей волоконно-оптического кабе-
ля включает два основных компонента:
специализированные растворы и платочки,
не оставляющие ворса, или тампоны.
Сначала — мокрая очистка,
а затем — сухая
Рекомендуется применять подходящий
раствор. Для коммутационного кабеля
используйте платочек, а для порта — там-
пон. Растворы необходимо использовать
для растворения любого из многочисленных
загрязнений, которые могут иметь место,
например жира пальцев или геля. Более
того, если протирать торцевую поверхность
сухим платочком или тампоном, может воз-
никнуть заряд статического электричества,
который будет притягивать частицы плыли
из воздуха к торцевой поверхности. Что
еще хуже, сухой платочек может переме-
щать микроскопические частицы загрязне-
ния по торцевой поверхности, что приведет
повреждению последней. Эффективные рас-
творители действуют как смазка для безо-
пасного удаления загрязнений. И, наоборот,
использование слишком большого коли-
чества раство-
рителя
или только
смоченных
растворителем
платочков при-
водит к тому,
что излишки
растворителя
будут оставаться на торцевых поверхностях,
образуя осадок и оставляя нерастворенные
частицы загрязнения. Наиболее предпочти-
тельно начинать с влажной отчистки, а зака-
нчивать сухой. Для случая неустановленного
разъема это означает, что нужно нанести не-
большое количество растворителя на плато-
чек, не оставляющий ворса, прикоснуться
торцевой поверхностью соединителя к это-
му пятну, а затем переместить торцевую
поверхность на сухое место платочка. При-
косновение платочка должно быть легким,
однако, с небольшим давлением. Для
очистки внутренней поверхности
порта сначала введите
в него слегка смо-
ченный тампон на
стержне, а через
секунду — сухой там-
пон. Специальные тампоны
компании Fluke Networks имеют диаметры,
позволяющие им плотно прилегать к напра-
вляющей внутри разъема. После очистки
всегда еще раз осматривайте торцевые
поверхности перед их соединением, чтобы
убедиться, что все загрязнения удалены.
При необходимости повторите этапы очист-
ки, чтобы удалить все оставшиеся загрязне-
ния, которые не были удалены при первой
очистке.
Применение специальных растворов
для эффективной очистки
В течение многих лет для очистки торцевых
поверхностей оптоволокна использовался
изопропиловый спирт. Однако сейчас
существуют более эффективные специаль-
ные растворы, например растворяющий
карандаш для оптоволокна компании Fluke
Networks. Главное преимуществом специа-
лизированных растворов является то, что
они более эффективны, чем изопропиловый
спирт при растворении загрязнений, особен-
но неионогенных составов, например геля
и жидкой смазки. Вы всегда сможете лучше
очистить любое загрязнение. Кроме того,
растворители компании Fluke Networks
имеют более низкий коэффициент поверх-
ностного натяжения, что позволяет им
обволакивать частицы пыли и загрязнения
и эффективно отрывать их от торцевой
поверхности, поскольку они могут удалять-
ся с помощью платочка или тампона. Многие
более мелкие частицы обладают электри-
ческим зарядом, который притягивает их
к керамическому феррулу или торцевой
поверхности. Этот растворитель насыщен
кислородом, что позволяет нейтрализовать
электростатический заряд, чтобы можно
было стереть заряженные частицы платоч-
ком и предотвратить притяжение к торце-
вой поверхности новых частиц. При очистке
торцевых поверхностей внутри портов или
других частей оборудования важное значе-
ние приобретает интенсивность испарения
растворителя, поскольку обеспечить надеж-
ное удаление всего растворителя становит-
ся труднее. Специальные растворители
компании Fluke Networks обладают интен-
сивностью испарения, позволяющей раство-
рителю оставаться на торцевой поверхности
и растворять загрязнения достаточно долго
и испаряться до соединения кабелей. Эти
растворители испаряются намного быстрее,
чем изопропиловый спирт. Наконец, изопро-
пиловый спирт очень гигроскопичен, и поэ-
тому его использование может приводить
к поглощению влаги из воздуха и осаждению
ее на торцевой поверхности с образованием
осадка, который иногда имеет вид «ореола».
Использование растворителя Fluke Networks
позволяет избежать этой проблемы.
Используйте удобные
средства очистки
Двухдюймовый куб для очистки
оптического кабеля позволяет очищать
до 500 торцевых поверхностей с помо-
щью бобины платочков, не оставляющих
ворса.
Карты для чистки оптического кабеля:
идеальное средство для чистки; карты
можно положить в карман вашей
рубашки; при необходимости можно
использовать каждую из 12 гермети-
чески закрытых чистящих зон.
Растворяющий карандаш для чистки
оптоволокна: поставляется в специаль-
ном дозаторе для точечного нанесения
растворителя.
Тампоны для чистки оптоволокна
предназначены для очистки внутренних
частей портов.
Все компоненты упакованы
в надежном переносном кейсе. •
•
•
•
•
