Процедура использования устройства для поиска неисправностей
gbw05.eps

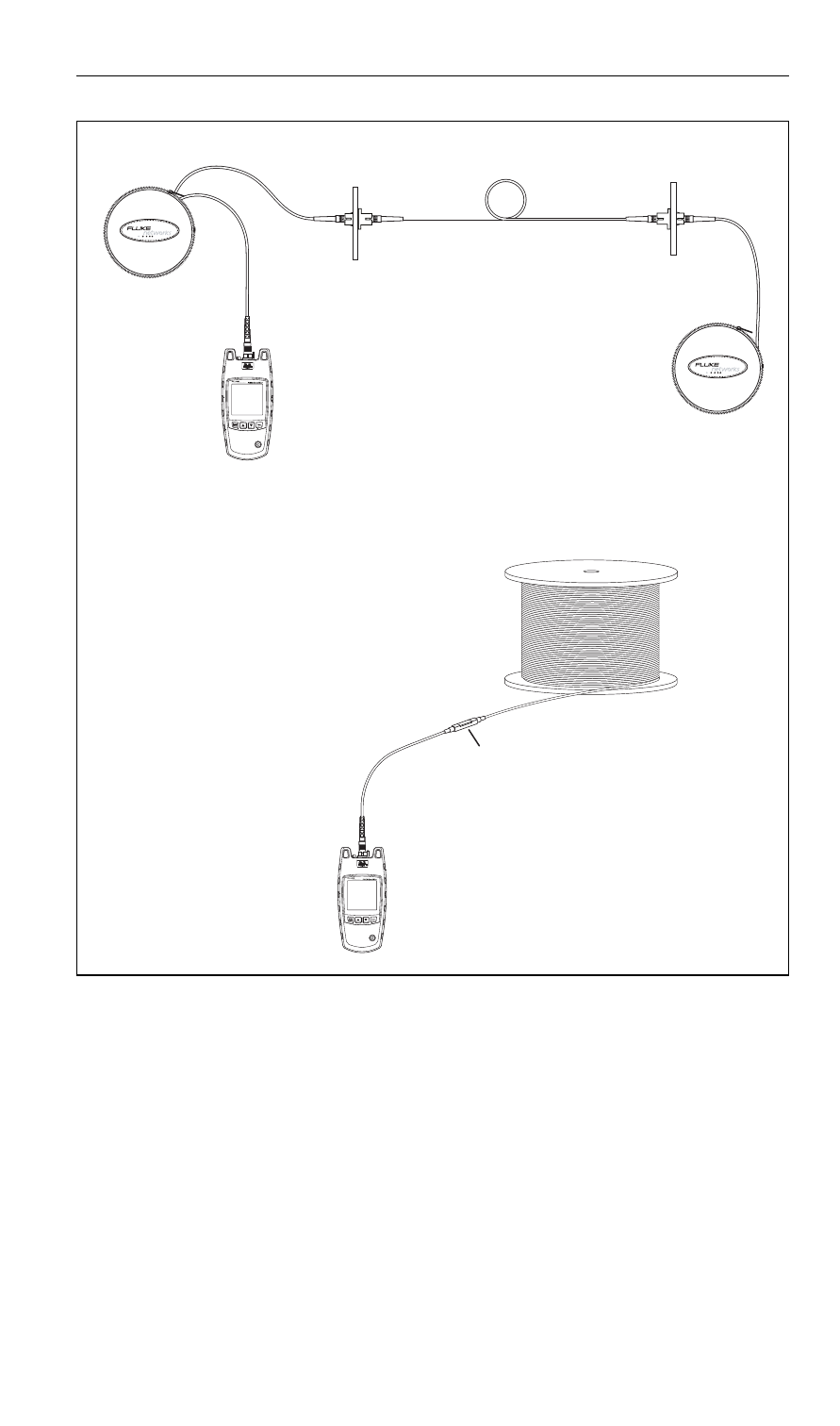

Рис. 5. Создание соединения
Примечание. Используйте только
коммутационные кабели,
соответствующие спецификациям
GR-326-CORE
и оснащенные
разъемами UPC.
Коммутационная
панель
Коммутационная
панель
Возбуждающее
волокно
Принимающее
оптоволокно
Механическое
сращивание
Барабан волоконно-оптического
кабеля без разъемов
Установленная волоконно-оптическая линия
