Схема соединений
¤
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следую-
щие меры безопасности. В противном случае
недостаточное рассеяние тепла может привес-
ти к сбою в работе или возникновению огня
(это относится как к основному блоку системы,
так и сетевому блоку питания).
- Не накрывайте систему тканью и не ставьте систему
на ковер или подушку.
- Не используйте систему в плохо вентилируемом мес-
те.
- Не ставьте на систему предметы, которые могут бло-
кировать рассеяние тепла.
- Вокруг корпуса оставляйте свободное пространство не
менее следующих значений:
сверху - 50 см и более,
сзади - 10 см и более.
¤
ПРЕДОСТЕРЕЖЕНИЕ
Когда система переключена в дежурный режим, питание
системы не отключается полностью. Устанавливайте
систему так, чтобы сетевая розетка была легко доступ-
на и в экстренном случае немедленно отключайте сете-
вой кабель от сетевой розетки.
В качестве основного отключающего устройства исполь-
зуется сетевая вилка. Во время использования она дол-
жна быть видна и легко доступна.

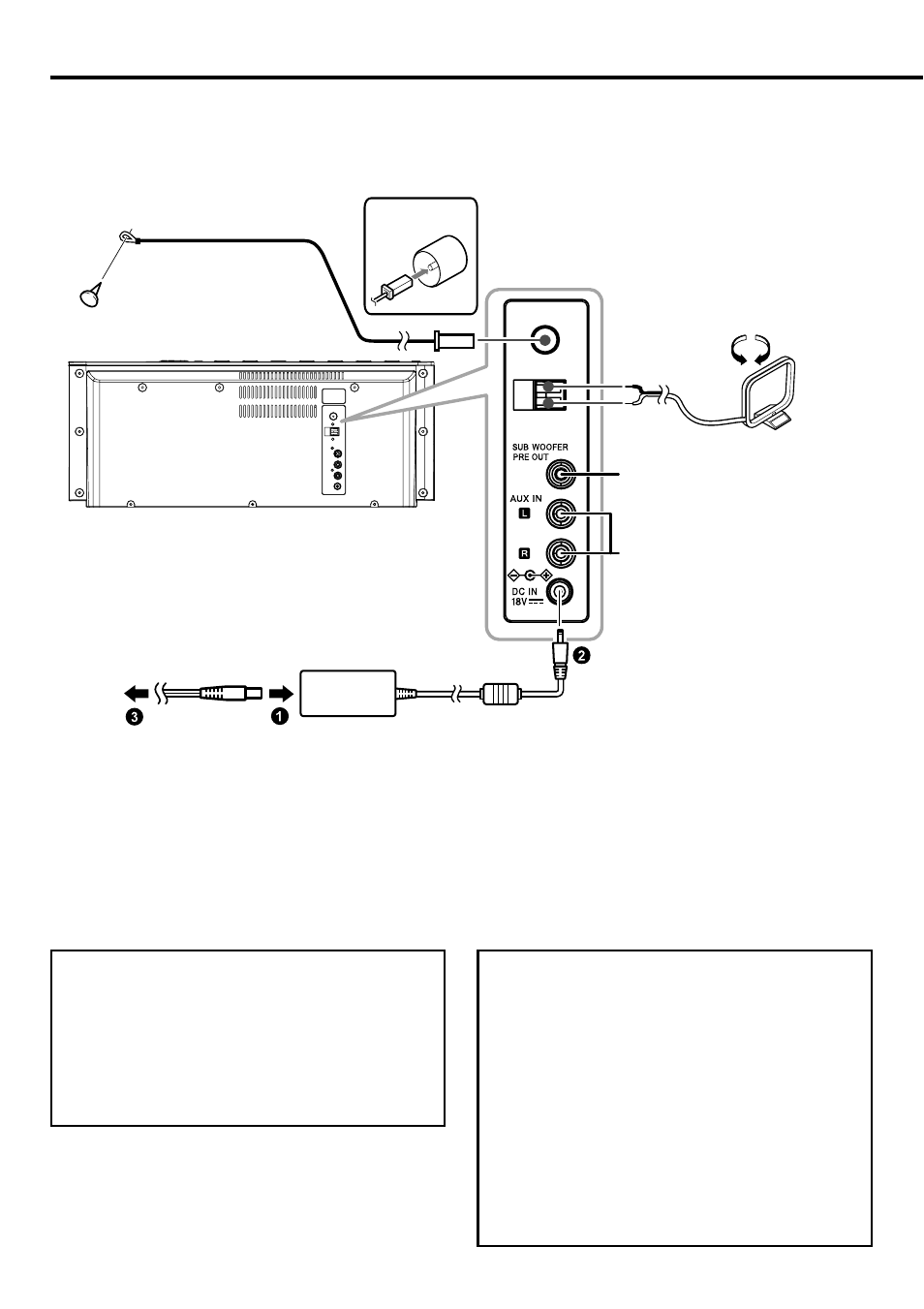

Комнатная антенна диапазона FM
Рамочная антенна
диапазона АМ
Подключите сабвуфер (SW-40HT
(приобретается отдельно)) к гнез-
ду [SUB WOOFER PRE OUT] на
задней панели основного блока
системы.
Соедините аудиовыход видеомаг-
нитофона и т.д. с гнездами [AUX
IN] на задней панели основного
блока.
К сетевой розетке
- Надежно подключите сете-
вую вилку к сетевой розетке.
Сетевой шнур
Доступны сетевые шнуры двух
видов. Выберите сетевой шнур,
соответствующий вашей стране.
Сетевой блок питания
Используйте сетевой блок питания
(АС-18335А), который поставляется в
комплекте с системой.
