Xd ev ice – Инструкция по эксплуатации XDEVICE CarKit-2
Страница 9
9

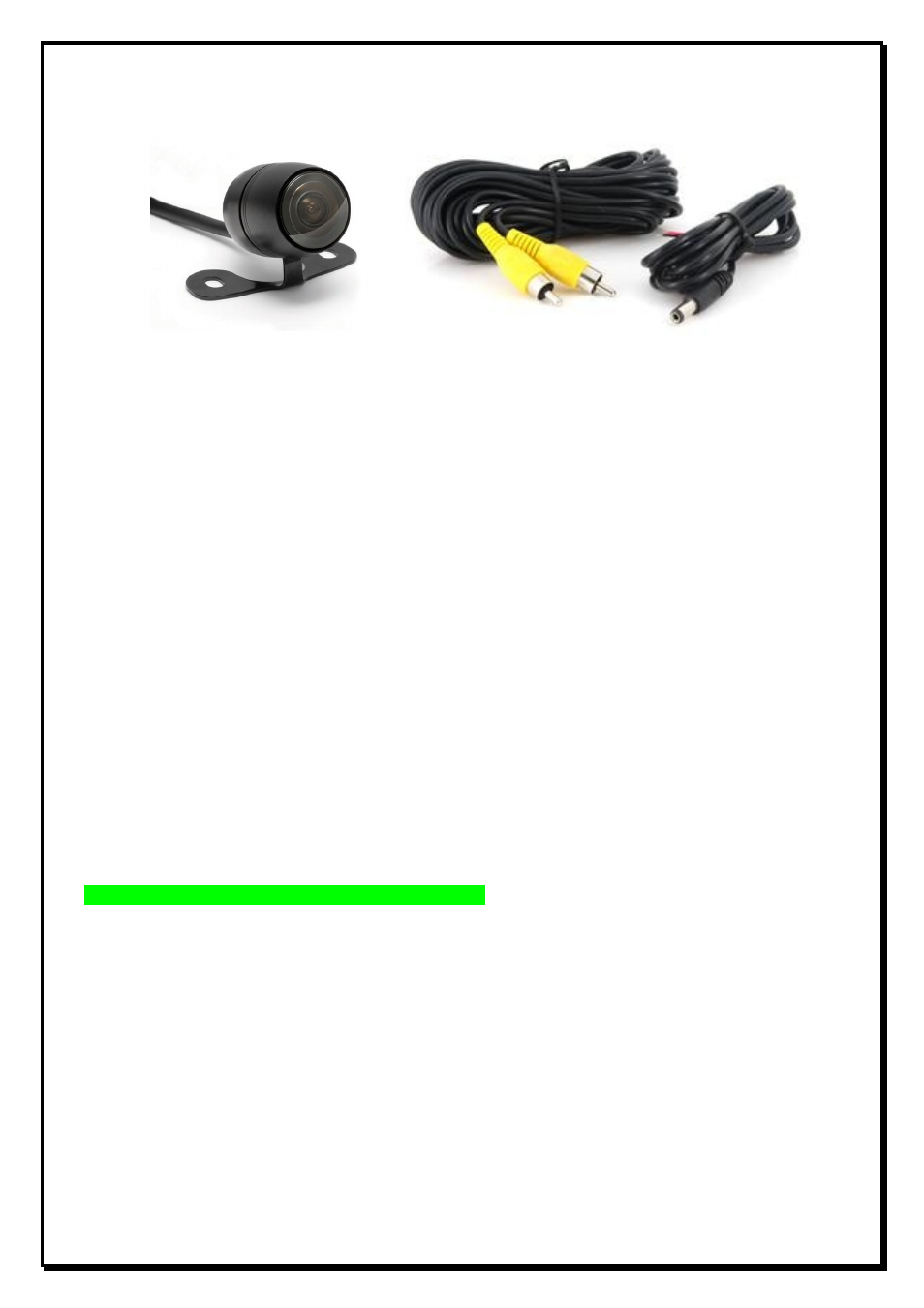

*Все изображения условны, внешний вид камер зависит от комплектации
Чтобы ваша камера проработала долго - подсоединяем красный провод питания
камеры на плюсовой провод от фонаря заднего хода.
Подключать плюсовой (красный)
провод питания камеры следует всегда только через предохранитель номиналом 0,5 А.
Его можно приобрести в любом магазине запчастей. В некоторых случаях
предохранитель уже имеется на плюсовом проводе камеры.
Предохранитель - наш лучший друг
Устанавливать предохранитель необходимо при подключении любого нового
оборудования к бортовой сети вашего автомобиля. Номинал предохранителя
подбирается исходя из энергопотребления подключаемого прибора. В электрической
цепи предохранитель должен располагаться как можно ближе к точке подключения к
бортовой сети автомобиля. Помните, стоимость обычного флажкового предохранителя
всего около 50 рублей, а ремонт выгоревшей автомобильной проводки может
составлять десятки тысяч рублей!
Черный провод питания камеры - минус - цепляем на кузов автомобиля.
Например, под
любой болт, предварительно не забыв зачистить поверхность для обеспечения
надежной массы. Ставить предохранитель на минусовой провод питания не следует.
Итак, камера запитана. Переходим к подключению видеокабеля от камеры к монитору,
на котором будет отображаться картинка с камеры.
Самое трудное - провести кабель в салоне
Большинство имеющихся в продаже камер (99%) имеют видеовыход с разъемом типа
"тюльпан" (мама), как правило, желтого цвета. Это типичный разъем, который
используется также во всех телевизорах, видеомагнитофонах и другой аудио- и
видеотехнике. В комплекте с камерой заднего вида всегда идет удлинитель
видеокабеля (длиной порядка 5 метров) с разъемами тюльпан-папа.
Как правило, длины удлинителя хватает для установки камеры заднего вида
практически в любой среднестатистический автомобиль.
В случае, если по каким либо причинам (часто бывает при установке в автобусы, джипы
или грузовики) длины видео-кабеля не хватает для укладки по салону автомобиля,
можно поступить следующим образом:
